Klappensysteme
▶ AVENTOS HF, HS, HL, HK

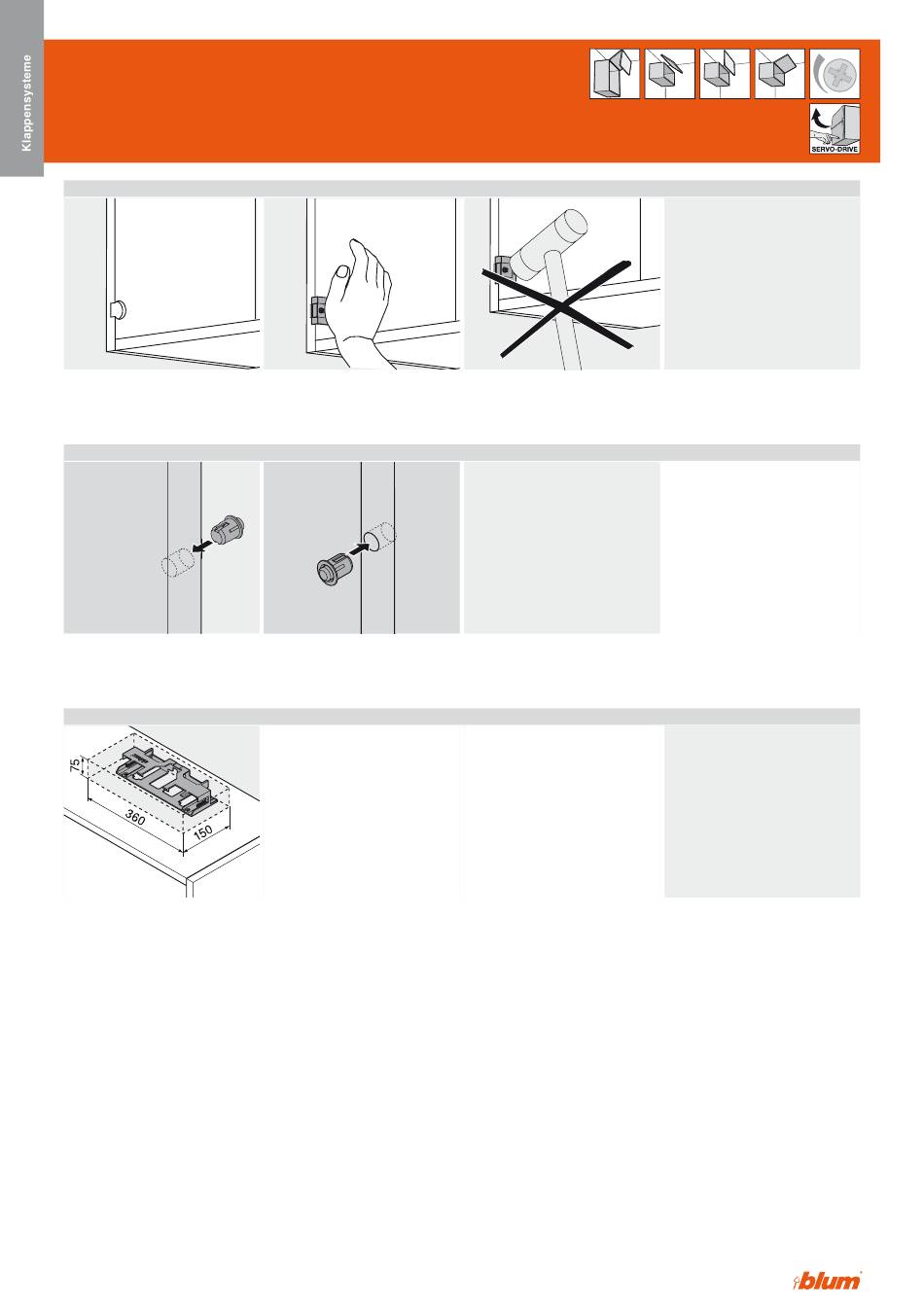

▶▶ Montage, Demontage und Verstellung – SERVO-DRIVE
SERVO-DRIVE-Schalter
Blum-Distanzpuffer
Montage in der Front
Platzbedarf und Sicherheitsabstand
92
Montage
Alurahmen: Montage in der Kor-
pusseite
Blum-Distanzpuffer darf nicht auf
den SERVO-DRIVE-Schalter treffen
Katalog 2013/2014
Für die Luftzirkulation muss ein
Sicherheitsabstand von 30 mm
eingehalten werden (siehe Grafik),
sonst droht Überhitzung des Blum-
Netzgerätes
Blum-Distanzpuffer einsetzen (nicht
einleimen)
