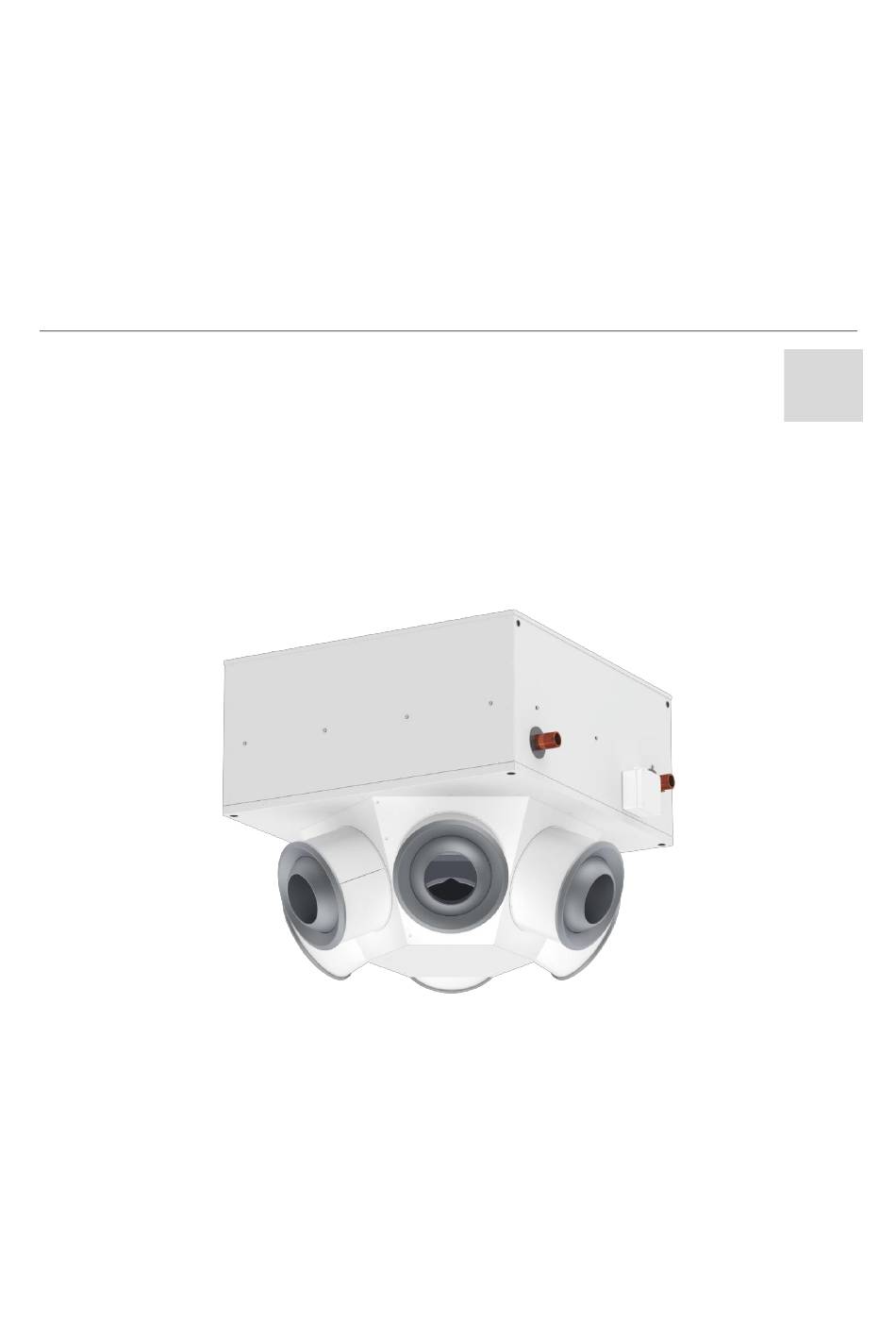

- Seite 1 L U F T H E I Z E I N H E I T S T A V O K L I M A Installations- und Betriebshandbuch Modell Nevada JET www.stavoklima.cz Version C...
- Seite 2 Installations- und Betriebshandbuch Inhaltsverzeichnis Inhaltsverzeichnis ................................2 Auspacken der Einheit, Kontrolle nach dem Transport, bzw. der Lagerung ..............3 Auspacken der Einheit, Kontrolle ..........................3 Lagerung der Einheit, sonstige Transportempfehlungen ..................4 Sicherheitsmaßnahmen ..............................4 Grundinformationen über die Einheit und deren Einsatz ....................5 Abmessungen der Einheit ..............................
- Seite 3 Heizeinheit Nevada JET Auspacken der Einheit, Kontrolle nach dem Transport, bzw. der Lagerung Auspacken der Einheit, Kontrolle Überprüfen Sie sorgfältig den Inhalt des Lieferscheins, der einen integralen Bestanteil der Lieferung bildet. Bei den Teilen, die als Extra-Zubehör im Lieferschein bezeichnet sind (d.h. sie sind kein Teil der Einheit, bzw. sie sind nicht in der Anlage eingebaut), ist die Vollständigkeit in Bezug auf die gelieferte Sendung (in der Regel in einem anderen Karton geliefert) und deren Unversehrtheit zu prüfen.
- Seite 4 Installations- und Betriebshandbuch Lagerung der Einheit, sonstige Transportempfehlungen Beachten Sie die an der Anlage befestigten Verpackungsschilder. Die Anlage in der Verpackung darf nicht gekippt oder in andere als gelieferte und vom Hersteller empfohlene Transportpositionen gestellt werden. Auf der Verpackung befindet sich auch die Produktionsnummer und der Typ der Einheit zur einfachen Orientierung hinsichtlich des Typs der Einheit.
- Seite 5 Heizeinheit Nevada JET Grundinformationen über die Einheit und deren Einsatz Die Heizeinheit sorgt für die Abdeckung der Verluste des beheizten Raumes. Diese Anlagen sind für den Einsatz in den Grundräumen, d.h. ohne Feuchtigkeit geeignet. Sie sind nicht für die Räume mit erhöhter Staubbildung geeignet. Zur Beheizung wird die Luft verwendet, die mit einem Warmwasser-Heizgerät erwärmt wird.
- Seite 6 Installations- und Betriebshandbuch Abmessung (mm) Modell Nevada N3 JET Nevada N4 JET 1120 1190 Einstellung und Ausbau der Ausblasdüse Düsen mit einer großen Reichweite finden ihre Anwendung insbesondere dort, wo die zugeleitete Luft große Entfernungen zwischen der Einmündung und der Aufenthaltszone überwinden muss.
- Seite 7 17,5 22,5 27,5 32,5 H (m) Nevada N3 JET Nevada N4 JET Graphik der Reichweite des Luftstroms Musterbeispiel des Lesens der Graphik: 1) Die Einbauhohe H der Einheit Nevada JET beträgt 6,8 m. 2) Auf Basis der Werte aus der Tabelle auf Seite 7 wurde der optimale Winkel gewahlt, der in dem Musterbeispiel 45° beträgt (graue Kurve).
- Seite 8 Installations- und Betriebshandbuch 3) Bestimmung der Differenz zwischen Ansaug- (Ta) und Ausblas- (Ti) Temperatur Im Mustetbeispiel: 43,6-20=23,6 °C (ΔT = 20 °C). 4) Die horizontale Reichweite betragt 7,7 m (es handelt sich um den Radius R). Durchmesser der Fusbodenflache D = 2x R. Im Musterbeispiel 15,4 m.
- Seite 9 Aufhängeösen zu versehen. Die Einheit ist in die gewünschte Position zu stellen und die Aufhängeösen sind mit den mitgelieferten Schrauben an die Einheit anzubringen. Abmessung (mm) Modell Nevada N3 JET Nevada N4 JET 1145 1080 Halten Sie die minimalen Abstände von der Decke und der Wand ein, um die Leistung der Einheit voll ausnützen zu können.
- Seite 10 Installations- und Betriebshandbuch Anschluss der Einheit an die Heizungsleitung Bevor das Medium an die Einheit angeschlossen wird, ist es zu prüfen, ob die Warmwasserzuleitungen zur Verfügung stehen und keine Beschädigung aufweisen. Ferner ist es zu prüfen, ob die Heizungsleitungen Komponenten oder sonstige Maßnahmen umfassen, die für die Nullübertragung statischer, dynamischer und Dehnungskräfte an den Eingangs- und Ausgangsstutzen an der Anschlussstelle sorgen.
- Seite 11 Heizeinheit Nevada JET Regelung des Wärmetauschers durch das Ventil mit elektrothermischem Kopf Der elektrothermische Ventilantrieb zum Warmwasserwärmetauscher ist in der nicht eingebauten Ausführung 2-Wege-Ventil (ETVQ) oder 3-Wege-Ventil (ETVT) lieferbar. Ausführung „normal geöffnet“ (NO). Wenn sich der thermische Antrieb unter Spannung befindet, erwärmt sich der elektrisch beheizte Sensor. Nach Ablauf der „toten“...
- Seite 12 Kraftteil bis 10A anzuschließen. Er erlaubt, den Raumthermostat anzuschließen, und über den Multifunktionseingang können die Kontakte des Lüfters angeschlossen werden „STÖRUNG (TK)“. Typ des Reglers OE 230 OE 400 Typ der Einheit Nevada N3 JET Nevada N4 JET Einspeisung der Einheit 1x230V 3x400V Elektrische Abdeckung IP 40 Für max.
- Seite 13 TOUCH Raumsensor Ni-1000 Typ des Reglers Unireg DIT EC Unireg DIT EC Unireg BMS EC Unireg BMS EC Typ der Einheit Nevada N3 JET Nevada N4 JET Nevada N3 JET Nevada N4 JET Einspeisung der Einheit 230V 400V 230V 400V Für max.
- Seite 14 Installations- und Betriebshandbuch Inbetriebnahme der Einheit, Ingangsetzung der Einheit Vor der Inbetriebnahme der Anlage ist durchzuführen und zu prüfen: Unversehrtheit der Abdeckungen und des Mantels der Einheit, Mechanische Befestigung und Verankerung der Einheit, Befestigung des elektrothermische Kopfs und dessen Einstellung,* ...
- Seite 15 Heizeinheit Nevada JET Es ist quartalsweise durchzuführen: Prüfung der Aufhängung der Einheit und event. Nachziehen sämtlicher Verschraubungen. Prüfung des Raumes des Wärmetauschers und Entfernung event. Verschmutzung oder Gegenstände, ist durch Trennen des nächsten Lüfters von der Zuleitungsdose durchzuführen. Anschließend ist die obere Platte mit den Lüftern auszubauen. Saugen Sie Staub von dem Wärmetauscher mit dem Staubsauger.
- Seite 16 Vor dem Beginn der Heizsaison ist die erforderliche Menge vom Heizmedium von den ausgelegten Werten für die Einheiten mit Warmwasser-Heizungsgerät zu besorgen. Der Hersteller behält sich vor, Änderungen aus Marketing- oder Fertigungsgründen ohne vorherige Ankündigung vorzunehmen! STAVOKLIMA s.r.o. Budějovická 450, 370 01 Homole Tel.: +420 387 001 931 e-mail: info@stavoklima.cz...
