Installations- und Betriebshandbuch
8.
Anschluss der Einheit an die Heizungsleitung
Bevor das Medium an die Einheit angeschlossen wird, ist es zu prüfen, ob die
Warmwasserzuleitungen zur Verfügung stehen und keine Beschädigung aufweisen. Ferner
ist es zu prüfen, ob die Heizungsleitungen Komponenten oder sonstige Maßnahmen
umfassen, die für die Nullübertragung statischer, dynamischer und Dehnungskräfte an den
Eingangs- und Ausgangsstutzen an der Anschlussstelle sorgen. Beim Anschließen des
Warmwasserkreislaufs des Objekts an den Wärmetauscher der Einheit darf keine
unangemessene Kraft entwickelt werden. An den Stutzen des Wärmetauschers befindet sich
ein Zeichen, das auf die Verwendung von zwei Schlüsseln hinweist, damit die Stutzen beim
Festziehen oder Lösen nicht beansprucht werden. Beim Schrauben und Festziehen ist die
Verschraubung des Wärmetauschers mit Klemmwerkzeugen gegen unerwünschte
Umdrehung zu sichern, die anschließend Verformungen oder Beschädigungen der Rohrstutzen am Wärmetauscher verursachen
könnte.
Bezugnehmend auf das Vorstehende, wird vom Hersteller eindeutig empfohlen, elastische Anschlussschläuche (können als PPH
Zubehör bestellt werden, Länge 300 mm, DN 32) oder sogen. Wellrohrkompensator zum Anschließen der Stutzen des
Wärmetauschers an das Warmwassersystem einzusetzen.
Jede Nichteinhaltung der oben angeführten Hinweise führt zur Nichtanerkennung von eventuellen Beanstandungen.
Die Stutzen des Warmwasser-Heizungsgeräts sind standardmäßig auf der linken Seite der Einheit (aus der Interieur-Sicht)
angeordnet. Die Zuleitungen sind mit runden Zeichen markiert – Medium Eingang rot mit dem Pfeil nach innen, und das Zeichen
Medium Ausgang blau mit dem Pfeil nach außen.
Verwechseln Sie die Positionen der Stutzen – Rückgang und Zuleitung – nicht, dadurch können die Leistung und die Parameter
des Heizungsgeräts wesentlich geändert und anschießend das ganze Hydrauliksystem beeinflusst werden. Überschreiten Sie nicht
die max. Temperatur und Druck, für welche die Anlage ausgelegt wurde.
Die Funktion des elektrothermischen Ventilantriebs ist durch den jeweiligen Typ der Regelung bestimmt. Der Anschluss erfolgt
dann direkt am Stutzen, der den Eingang des Mediums darstellt. Funktion des elektrothermischen Antriebs siehe Art. 7.1.
Achten Sie auf die Qualität des in die Einheit zugeleiteten Mediums, überprüfen Sie den Einbau der Reinigungsarmatur vor der
Einheit (ist kein Bestandteil der Lieferung). Max. Temperatur und Druck des Mediums sind zu beachten – dadurch vermeiden Sie
die Beschädigung des Wärmetauschers. Zur richtigen Funktion des Wärmetauschers ist der Wärmetauscher abzulassen
(Entschlammventil) und die Reinigungsarmatur ist zu reinigen, weil die Bau- oder Montageverschmutzung im System vorkommen
kann. Zur einwandfreien Funktion des Wärmetauschers ist es unbedingt erforderlich, den Wärmetauscher zu entlüften. Die
Rohrleitung vor der Einheit ist mit einer Schließarmatur (Kugelabschlüsse)
unmittelbar oberhalb der Einheit muss schraubbar, und nicht fest sein.
Nach dem Wunsch des Kunden kann ein 2-Wege-, bzw. 3-Wege-nicht Einbauventil mit Steuerungskopf zum
Warmwasserwärmetauscher geliefert werden. Der Ventilantrieb ist in selbsttätiger elektrothermischer Ausführung lieferbar.
Die Anleitung zum elektrischen Anschluss des Ventils ist ein Teil vom elektrischen Schema des Anschlusses der Einheit. Das
selbständige elektrische Schema, bzw. die Anleitung zu den Ventilen ist kein Bestandteil der Lieferung, es wird nur auf Anforderung
geliefert.

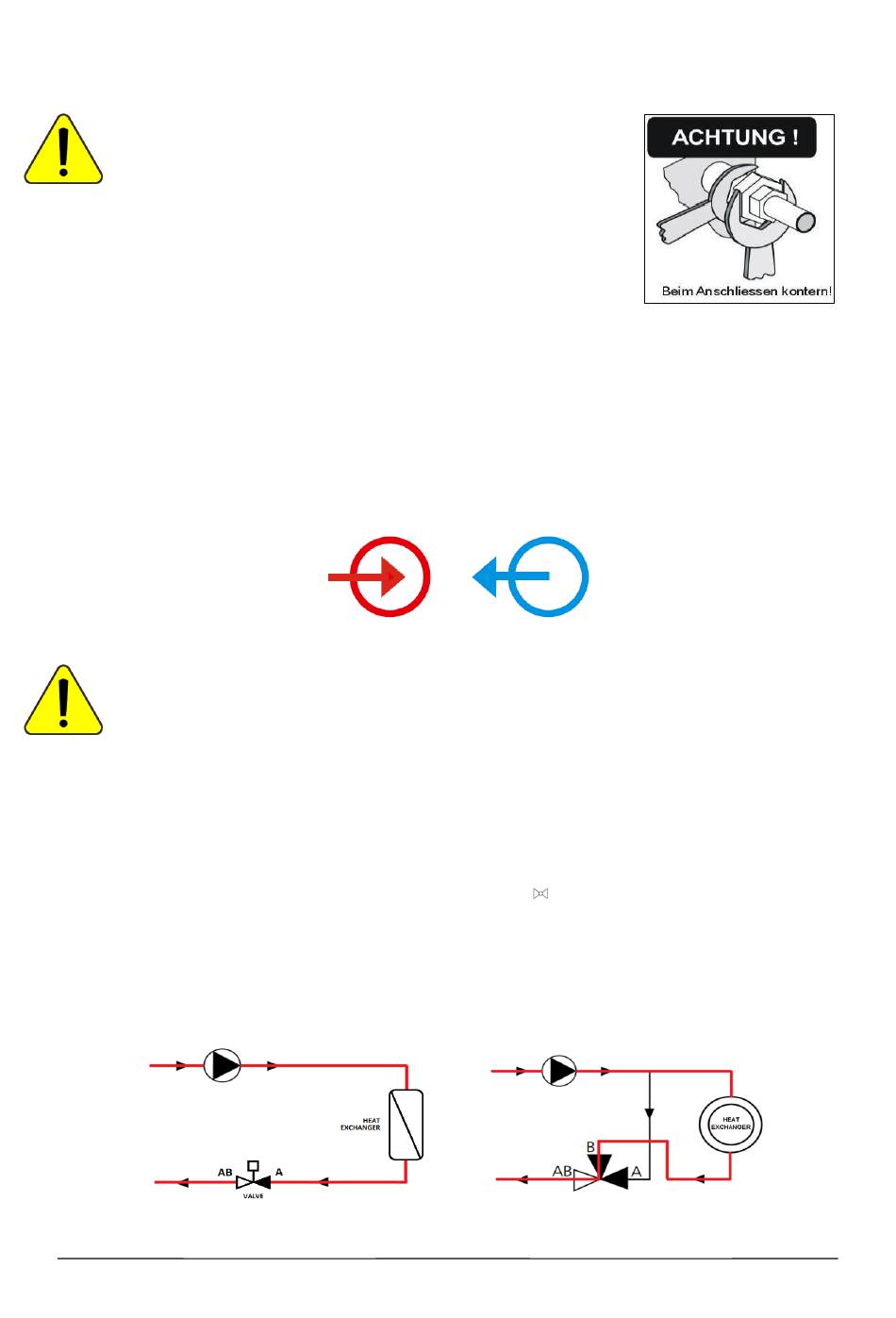

Schaltung des 2-Wege-Ventils
10
Medium Eingang
ETVQ
Medium Ausgang
zu
bestücken.
Die
Schaltung des 3-Wege-Ventils
ETVT
Technische Änderungen vorbehalten
Anschlussverschraubung
