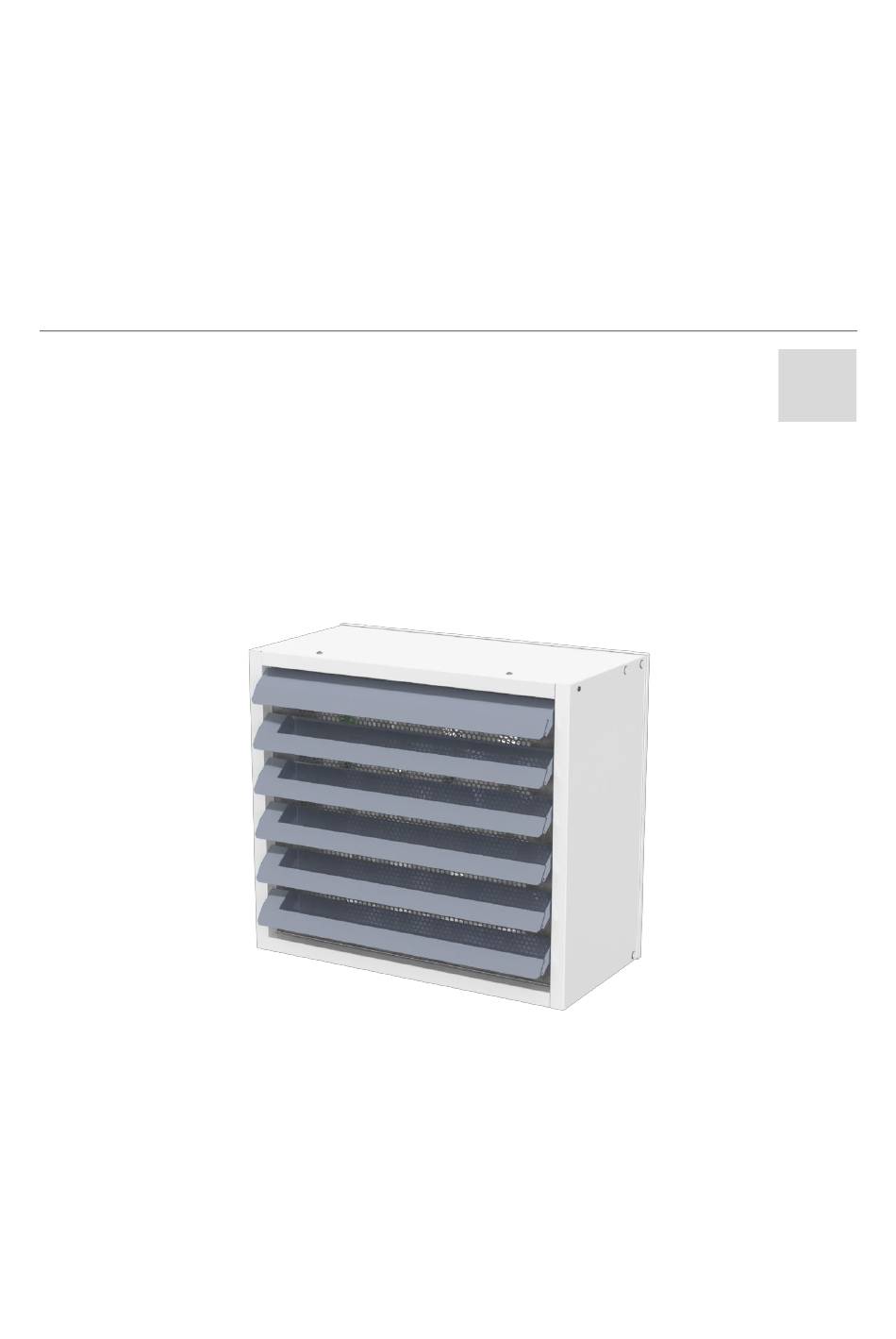

- Seite 1 L U F T H E I Z E I N H E I T S T A V O K L I M A Installations- und Betriebshandbuch Modell Nevada www.stavoklima.cz Version B...
- Seite 2 Installations- und Betriebshandbuch Inhaltsverzeichnis Inhaltsverzeichnis ................................2 Auspacken der Einheit, Kontrolle nach dem Transport, bzw. der Lagerung ..............3 Auspacken der Einheit, Kontrolle ..........................3 Lagerung der Einheit, sonstige Transportempfehlungen ..................4 Sicherheitsmaßnahmen ..............................4 Grundinformationen über die Einheit und deren Einsatz ....................5 Abmessungen der Einheit ..............................
- Seite 3 Heizeinheit Nevada Auspacken der Einheit, Kontrolle nach dem Transport, bzw. der Lagerung Auspacken der Einheit, Kontrolle Überprüfen Sie sorgfältig den Inhalt des Lieferscheins, der einen integralen Bestanteil der Lieferung bildet. Bei den Teilen, die als Extra-Zubehör im Lieferschein bezeichnet sind (d.h. sie sind kein Teil der Einheit, bzw. sie sind nicht in der Anlage eingebaut), ist die Vollständigkeit in Bezug auf die gelieferte Sendung (in der Regel in einem anderen Karton geliefert) und deren Unversehrtheit zu prüfen.
- Seite 4 Installations- und Betriebshandbuch Lagerung der Einheit, sonstige Transportempfehlungen Beachten Sie die an der Anlage befestigten Verpackungsschilder. Die Anlage in der Verpackung darf nicht gekippt oder in andere als gelieferte und vom Hersteller empfohlene Transportpositionen gestellt werden. Auf der Verpackung befindet sich auch die Produktionsnummer und der Typ der Einheit zur einfachen Orientierung hinsichtlich des Typs der Einheit.
- Seite 5 Heizeinheit Nevada Grundinformationen über die Einheit und deren Einsatz Die Heizeinheit sorgt für die Abdeckung der Verluste des beheizten Raumes. Diese Anlagen sind für den Einsatz in den Grundräumen, d.h. ohne Feuchtigkeit geeignet. Sie sind nicht für die Räume mit erhöhter Staubbildung geeignet. Zur Beheizung wird die Luft verwendet, die mit einem Warmwasser- oder einem elektrischen Heizgerät erwärmt wird.
- Seite 6 Installations- und Betriebshandbuch Abmessungen der Einheit Warmwasser-Heizeinheit Elektrische Heizeinheit Abmessung (mm) Modell Nevada III 1 (E) Nevada III 2 (E) Nevada III 3 (E) Technische Änderungen vorbehalten...
- Seite 7 Positionierbare Wandaufhängung für die ungeeignet verwendeten Dübel oder sonstiges ungeeignetes Verbindungs- und Aufhängungsmaterial. Modell Der Winkel α Die Anlage ist jeweils an alle Aufhängepunkte aufzuhängen. Nevada III 1 max 16° Nevada III 2 max 12° Nevada III 3 max 14°...
- Seite 8 Aufhängeösen zu versehen. Die Einheit ist in die gewünschte Position zu stellen und die Aufhängeösen sind mit den mitgelieferten Schrauben an die Einheit anzubringen. Abmessung (mm) Modell Nevada III 1 Nevada III 2 Nevada III 3 Halten Sie die minimalen Abstände von der Decke und der Wand ein, um die Leistung der Einheit voll ausnützen zu können.
- Seite 9 Heizeinheit Nevada Anschluss der Einheit an die Heizungsleitung Bevor das Medium an die Einheit angeschlossen wird, ist es zu prüfen, ob die Warmwasserzuleitungen zur Verfügung stehen und keine Beschädigung aufweisen. Ferner ist es zu prüfen, ob die Heizungsleitungen Komponenten oder sonstige Maßnahmen umfassen, die für die Nullübertragung statischer, dynamischer und Dehnungskräfte an den Eingangs- und Ausgangsstutzen an der Anschlussstelle sorgen.
- Seite 10 Installations- und Betriebshandbuch Schaltung des 2-Wege-Ventils Schaltung des 3-Wege-Ventils TV, ETVQ TVT, ETVT Regelung des Wärmetauschers durch das Ventil mit thermostatischem Kopf Der thermostatische Kopf zum 2-Wege-Ventil (TV) und 3-Wege-Ventil (TVT) wird jeweils in der Ausführung mit getrenntem Sensor (Temperaturbereich 25 - 65°C) – Temperaturregelung der Austrittsluft geliefert. Die gewünschte Schließungstemperatur von Wasser wird auf der Kopfskala (1-5) eingestellt.
- Seite 11 Heizeinheit Nevada Einstellung des Durchfluss-Drucks eines unabhängigen Ventils (ETVQ) Einstellung Schließung Drehen Sie das Einstellrad auf den gewünschten Wert Drehen Sie das Einstellrad im Uhrzeigersinn in um, z. B. 5.0. die Position X. Werte Einstellung DN 20 1080 1150 DN 25 1050 1270 1490...
- Seite 12 Installations- und Betriebshandbuch Unireg Typ des Reglers ECON ECON ECON ECON ECON Für max. Strom der 4,5A 4,5A 4,5A Einheit bestimmt Elektrische Abdeckung IP 20 Abmessungen (B x H x T) 300x400x170mm Warmwasser-Heizeinheiten Nevada – 400V Drehzahlregler 0-1-2 für die Einheiten mit 400V-Motoren, ohne Anschlussmöglichkeit des Türkontakts. Standardanschlussmöglichkeit eines Raumtemperaturreglers.
- Seite 13 Heizeinheit Nevada Elektrischer Anschluss der Einheit Die Heizeinheiten muss durch einen geeigneten Leitungsschutzschalter in Übereinstimmung mit ihren elektrischen Parametern geschützt werden – siehe beiliegendes elektrisches Schema. Die Anschlussklemmen am Heißwassergerät sind nach Abschrauben des Deckels des Lüfteranschlusskastens zugänglich. Die Anschlussklemmen am Gerät mit Elektroheizung sind nach Abschrauben des Deckels zugänglich.
- Seite 14 Installations- und Betriebshandbuch Anwesenheit der Versorgungsspannung, Richtiger Anschluss aller Leitungen der Einheit, Befestigung und Einstellung des vorangehenden Sicherheitselements (kein Bestandteil der Anlage), Abwesenheit mechanischer Körper oder Verschmutzung. *- wenn sie befestigt sind **- nur die Warmwasservariante Bei der Inbetriebnahme der Anlage ist die Ausgangsrevision der elektrischen Anlage gemäß...
- Seite 15 Heizeinheit Nevada Dichtheitsprüfung der Einheit, bzw. der eingebauten Armaturen auf Wasserseite. Wenn ein Schlammfilter vor der Einheit eingebaut ist – ist dieser zu reinigen, ferner ist dann die Entlüftung des Wärmetauschers zu prüfen.* Sauberkeitskontrolle des Sauggitters des Motors und der Innen-, bzw. Außenteile der Einheit. Den Motorkörper nicht mit Wasser waschen! Nur mit einem feuchten Tuch abwischen –...
- Seite 16 Vor dem Beginn der Heizsaison ist die erforderliche Menge vom Heizmedium von den ausgelegten Werten für die Einheiten mit Warmwasser-Heizungsgerät zu besorgen. Der Hersteller behält sich vor, Änderungen aus Marketing- oder Fertigungsgründen ohne vorherige Ankündigung vorzunehmen! STAVOKLIMA s.r.o. Budějovická 450, 370 01 Homole Tel.: +420 387 001 931 e-mail: info@stavoklima.cz...
