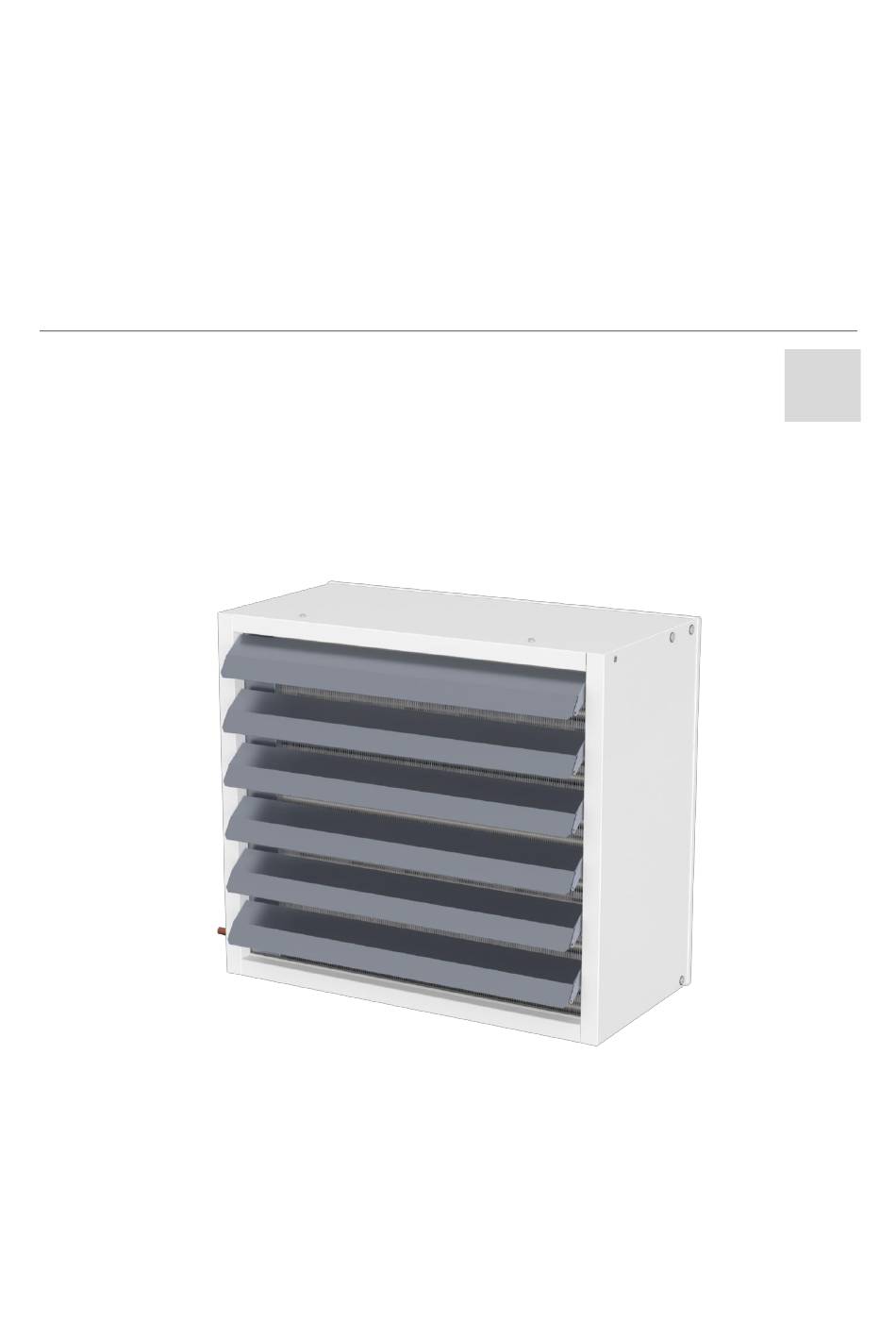

- Seite 1 L U F T E I N H E I T S T A V O K L I M A Installations- und Betriebshandbuch model Nevada DX www.stavoklima.cz vesion 0...
- Seite 2 Installations- und Betriebshandbuch Inhaltsverzeichnis Inhaltsverzeichnis ....................................2 Auspacken der Einheit, Kontrolle nach dem Transport, bzw. der Lagerung .................... 3 Auspacken der Einheit, Kontrolle ..............................3 Lagerung der Einheit, sonstige Transportempfehlungen ......................4 Sicherheitsmaßnahmen ..................................4 Grundinformationen über die Einheit und deren Einsatz........................5 Abmessungen der Einheit ..................................
- Seite 3 Lufteinheit Nevada DX Auspacken der Einheit, Kontrolle nach dem Transport, bzw. der Lagerung Auspacken der Einheit, Kontrolle Überprüfen Sie sorgfältig den Inhalt des Lieferscheins, der einen integralen Bestanteil der Lieferung bildet. Bei den Teilen, die als Extra-Zubehör im Lieferschein bezeichnet sind (d.h. sie sind kein Teil der Einheit, bzw. sie sind nicht in der Anlage eingebaut), ist die Vollständigkeit in Bezug auf die gelieferte Sendung (in der Regel in einem anderen Karton geliefert) und deren Unversehrtheit zu prüfen.
- Seite 4 Installations- und Betriebshandbuch Lagerung der Einheit, sonstige Transportempfehlungen Beachten Sie die an der Anlage befestigten Verpackungsschilder. Die Anlage in der Verpackung darf nicht gekippt oder in andere als gelieferte und vom Hersteller empfohlene Transportpositionen gestellt werden. Auf der Verpackung befindet sich auch die Produktionsnummer und der Typ der Einheit zur einfachen Orientierung hinsichtlich des Typs der Einheit.
- Seite 5 Lufteinheit Nevada DX Grundinformationen über die Einheit und deren Einsatz Die Heizeinheit sorgt für die Abdeckung der Verluste des beheizten Raumes. Diese Anlagen sind für den Einsatz in den Grundräumen, d.h. ohne Feuchtigkeit geeignet. Sie sind nicht für die Räume mit erhöhter Staubbildung geeignet. Zur Beheizung wird die Luft verwendet, die mit einem Warmwasser- oder einem elektrischen Heizgerät erwärmt wird.
- Seite 6 Installations- und Betriebshandbuch Abmessungen der Einheit Nevada III DX AA Abmessung (mm) Modell Nevada III 1DX (E) Nevada III 2DX (E) Nevada III 3DX (E) Technische Änderungen vorbehalten...
- Seite 7 Lufteinheit Nevada DX Nevada III DX HDD Abmessung (mm) Modell Nevada III 1DX HDD 1150 Nevada III 2DX HDD 1005 1325 Technische Änderungen vorbehalten...
- Seite 8 Installations- und Betriebshandbuch Abmessungen des Außengeräts Nevada 1 DX MODEL - AOYG36KRTA Nevada 2 DX MODEL AOYG72LRLA – Nevada 3 DX MODEL – AJY108LELDH Technische Änderungen vorbehalten...
- Seite 9 Lufteinheit Nevada DX Montage der Einheit Wandmontage Wandaufhängungen NK Die Heizeinheit wird mit dem NK-Satz an vier Aufhängepunkten am Mantel der Einheit aufgehängt. Die Aufhängepunkte sind vom Außen zugänglich, und an der Einheit sind sie vom Hersteller mit Nietmuttern bestückt (M8 Gewinde). Als Zubehör zu den Wandaufhängungen NK wird (auf Bestellung) geliefert: 2x Wandkonsole, 4x Schraube M8x30 - 8.8, 4x flache Unterlegscheibe Größe 8, 4x elastische Unterlegscheibe Größe 8.
- Seite 10 Installations- und Betriebshandbuch Unterdeckenaufhängungen ZS-Nevada Die Heizeinheit wird an vier Aufhängepunkten am Mantel der Einheit aufgehängt. Die Aufhängepunkte sind vom Außen zugänglich, und an der Einheit sind sie vom Hersteller mit Nietmuttern bestückt (M8 Gewinde). Als Zubehör zu den Unterdeckenaufhängungen ZS-Nevada wird (auf Bestellung) geliefert: 4x Gewindestange M10x1000 - 8.8, 4x Anker M10/40, 4x Aufhängeöse M10, 4x Mutter M8 - 8.8, 4x Schraube M8x30 - 8.8, 4x flache Unterlegscheibe Größe 8, 4x elastische Unterlegscheibe Größe 8.
- Seite 11 Lufteinheit Nevada DX Technologischer Anschlussplan der Einheit Nevada III DX Anschlussplan für Variante MONO B Außengerät SIM-MONO-B Kommunikati onskabel Netzwerkkabel Wandcontroller Verbindung PR 260 skabel Kältemittelleit ungen Innengerät Nevada DX* Anschlussplan für Variante MONO S Geräteregler Außengerät UNIREG DIT 2.0 SIM-MONO-S Verbindung Kommunikati...
- Seite 12 Installations- und Betriebshandbuch Anschlussplan für Variante VRF s regulátorem DIT Geräteregler Außengerät UTY-VDGX UNIREG DIT 2.0 Verbindung Kommunikati skabel onskabel Netzwerkkabel Einheit Wandcontroller Ditronic Touch Kältemittelleit Innengerät Nevada DX* Anschlussplan für Variante VRF s termostatem PR260 SIM - VRF Außengerät UTY-VDGX SIM-VRF Verbindung...
- Seite 13 Lufteinheit Nevada DX Länge der Kabel und Rohre für MONO B Innengerät 5m < a < 100m Nevada DX* Außengerät d < 100m c < 10m SIM-MONO-B Wandcontroller b < 50m PR 260 Länge der Kabel und Rohre für MONO S a <...
- Seite 14 Installations- und Betriebshandbuch Länge der Kabel und Rohre für Variante VRF mit einem Regler DIT Außengerät Innengerät Nevada DX* Einheit a < 180m c < 180m b < 50m UTY-VDGX e < 50m d < 10m f < 50m Wandcontroller Ditronic Touch Geräteregler UNIREG DIT 2.0...
- Seite 15 Lufteinheit Nevada DX Schließen Sie das Gerät an den Medienverteiler an Vor dem Anschließen der Medien an das Gerät ist zu prüfen, ob die Anschlüsse bereit und unbeschädigt sind. Verbinden Sie die mitgelieferten Rohre durch Löten mit Stickstoff mit dem Gerät. Wenn Sie dieses Gas nicht verwenden, bildet sich auf den Rohren ein Oxidationsfilm, der die Leistung beeinträchtigen oder das Gerät beschädigen kann.
- Seite 16 Installations- und Betriebshandbuch Anschluss des Unterdrucksiphons Zum richtigen den Ablauf von Kondenswasser ist ein Unterdrucksiphon an die Ausführung von Kondenswasser zu installieren. Der Unterdrucksiphon muss eine Kugel haben, die als Rückventil dient, um die richtige Funktion des Siphons ohne Wasser zu gewährleisten.
- Seite 17 Lufteinheit Nevada DX Elektrischer Anschluss der Einheit Die Heize/Kühleinheiten muss durch einen geeigneten Leitungsschutzschalter in Übereinstimmung mit ihren elektrischen Parametern geschützt werden – siehe beiliegendes elektrisches Schema. Verwenden Sie die Kabelleitungen mit einem nach der Strombelastung geeignet ausgelegten Querschnitt – siehe die Elektrodokumentation.
- Seite 18 Installations- und Betriebshandbuch Typen der Regler und Möglichkeiten der Steuerung UNIREG HC/HP Unireg ist eine Verteilungstafel, die zur Steuerung der Heizungseinheit mit 230V EC-Lüftern (Nevada DX) geeignet ist, wo keine Steuerelektronik in die Einheit eingebaut werden kann. Die Verteilungstafel ist für die Wandmontage geeignet. Das System erlaubt, alle Funktionen des Ditronic Touch Reglers auszunützen.
- Seite 19 Lufteinheit Nevada DX EX MODBUS EX MODBUS je ovládací modul určený pro regulaci otáček EC ventilátoru přes MODBUS. Ovládací modul je vhodný k instalaci na zeď. Na jeden modul EX MODBUS je možné připojit jednu jednotku Nevada DX. Výběr adekvátního typu EX MODBUS je nutné stanovit dle daného typu jednotky.
- Seite 20 Installations- und Betriebshandbuch Anschluss von Sensoren 10, 11 – Abgassensor 14, 15 – Gassensor Außengerät 16, 17 – Flüssigkeitssensor des Außengeräts 18, 19 – Saugsensor Außengerät 20, 21 – Abgassensor des Außengeräts Technische Änderungen vorbehalten...
- Seite 21 Lufteinheit Nevada DX Variante MONO Mediensensor Technische Änderungen vorbehalten...
- Seite 22 Installations- und Betriebshandbuch Inbetriebnahme der Einheit, Ingangsetzung der Einheit Vor der Inbetriebnahme der Anlage ist durchzuführen und zu prüfen: Unversehrtheit der Abdeckungen und des Mantels der Einheit, Mechanische Befestigung und Verankerung der Einheit, Richtiger Medienanschluss und Anschlussdichtheit, ...
- Seite 23 Lufteinheit Nevada DX Behebung einfacher Störungen Störungsart Mögliche Ursache Behebung Leitungsschutzschalter der Anlage ist Einschalten ausgeschaltet Netzausfall Prüfung Die Einheit kann nicht Steuerstellung „0“* Prüfen, > Position als „0“ eingeschaltet werden Externer Kontakt* Prüfung der Schaltung, event. Durchklemmen Um die Drehung zu ermöglichen, muss der Kontakt Türkontakt geschlossen sein Lauter Motorgang...
- Seite 24 Kühlsystem muss gemäß den Normen ČSN EN 378-1+A1 und ČSN EN 378-2 angeschlossen und betrieben werden. Der Hersteller behält sich vor, Änderungen aus Marketing- oder Fertigungsgründen ohne vorherige Ankündigung vorzunehmen! STAVOKLIMA s.r.o. Budějovická 450, 370 01 Homole Tel.: +420 387 001 931 e-mail: info@stavoklima.cz...
