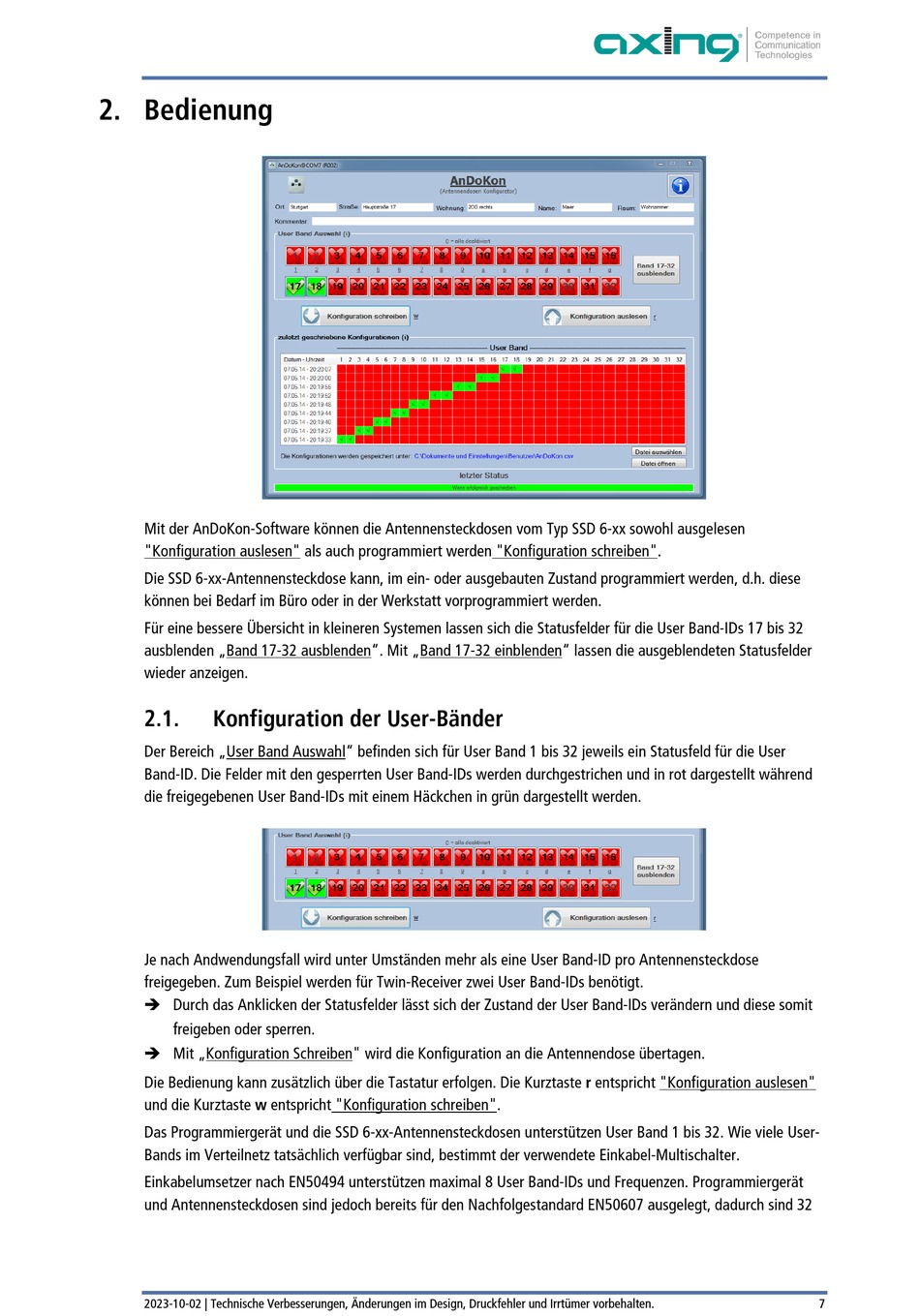

axing SZU 60-00 Betriebsanleitung Seite 7

2. Bedienung
Mit der AnDoKon-Software können die Antennensteckdosen vom Typ SSD 6-xx sowohl ausgelesen
"Konfiguration auslesen" als auch programmiert werden "Konfiguration schreiben".
Die SSD 6-xx-Antennensteckdose kann, im ein- oder ausgebauten Zustand programmiert werden, d.h. diese
können bei Bedarf im Büro oder in der Werkstatt vorprogrammiert werden.
Für eine bessere Übersicht in kleineren Systemen lassen sich die Statusfelder für die User Band-IDs 17 bis 32
ausblenden „Band 17-32 ausblenden". Mit „Band 17-32 einblenden" lassen die ausgeblendeten Statusfelder
wieder anzeigen.
2.1. Konfiguration der User-Bänder
Der Bereich „User Band Auswahl" befinden sich für User Band 1 bis 32 jeweils ein Statusfeld für die User
Band-ID. Die Felder mit den gesperrten User Band-IDs werden durchgestrichen und in rot dargestellt während
die freigegebenen User Band-IDs mit einem Häckchen in grün dargestellt werden.
Je nach Andwendungsfall wird unter Umständen mehr als eine User Band-ID pro Antennensteckdose
freigegeben. Zum Beispiel werden für Twin-Receiver zwei User Band-IDs benötigt.
 Durch das Anklicken der Statusfelder lässt sich der Zustand der User Band-IDs verändern und diese somit
freigeben oder sperren.
 Mit „Konfiguration Schreiben" wird die Konfiguration an die Antennendose übertagen.
Die Bedienung kann zusätzlich über die Tastatur erfolgen. Die Kurztaste r entspricht "Konfiguration auslesen"
und die Kurztaste w entspricht "Konfiguration schreiben".
Das Programmiergerät und die SSD 6-xx-Antennensteckdosen unterstützen User Band 1 bis 32. Wie viele User-
Bands im Verteilnetz tatsächlich verfügbar sind, bestimmt der verwendete Einkabel-Multischalter.
Einkabelumsetzer nach EN50494 unterstützen maximal 8 User Band-IDs und Frequenzen. Programmiergerät
und Antennensteckdosen sind jedoch bereits für den Nachfolgestandard EN50607 ausgelegt, dadurch sind 32
