Inhaltszusammenfassung für axing SZU 60-00

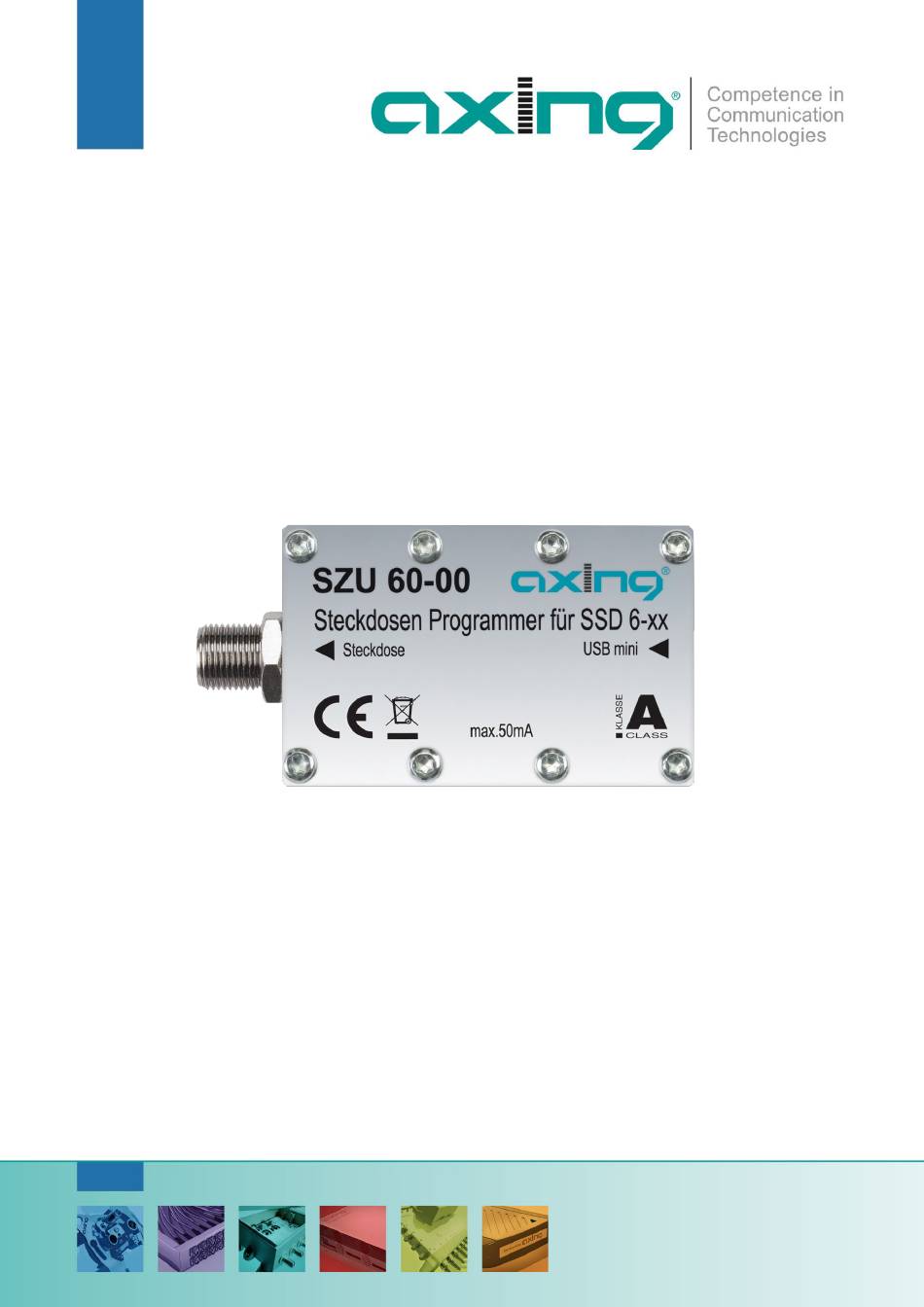

- Seite 1 SZU 60-00 Steckdosen-Programmer Betriebsanleitung...
- Seite 2 Betriebsanleitung | SZU 60-00 | Steckdosen-Programmer Inhaltsverzeichnis Allgemeines ..............................4 1.1. Lieferumfang ............................4 1.2. Systembeschreibung ..........................4 Installation ................................5 1.3. Software .............................. 5 1.4. Inbetriebnahme ........................... 5 1.5. Anschluss an der SSD 6-xx ........................6 Bedienung ..............................7 2.1.
- Seite 3 Antennenverteilanlagen von Gebäuden vorgesehen und sind fester Bestandteil der Gebäudeinstallation. Ein andersartiger Einsatz ist zuvor mit dem Hersteller abzustimmen. Der Programmieradapter SZU 60-00 ist ein Werkzeug zum Verbinden der programmierbaren Antennensteckdose mit einem PC/Notebook/Laptop. Potentialausgleich und ein eventuell notwendiger Blitzschutz müssen nach den gültigen Vorschriften ausgeführt werden.
- Seite 4 Steuerbefehle die andere User Band-IDs beeinflussen könnten werden geblockt. Die Berechtigungen werden mittels eines PCs/Laptops und einer speziellen Software und dem Programmieradapter SZU 60-00 in der Antennensteckdose abgelegt. Die Antennensteckdosen der SSD 6-xx--Serie sind kompatibel mit Steuerbefehlen nach EN50494 und EN50607.
- Seite 5 Fehlermeldung bei fehlendem .NET Framework oder falscher Framework-Version. 1.4. Inbetriebnahme Sobald der SZU 60-00 per USB-Kabel mit dem PC/Laptop verbunden wird, sollte der Windows-Gerätemanager eine neue serielle Schnittstelle (COM-Port) erkennen. Die notwendigen Treiber sind normalerweise standardmäßig im Betriebssystem vorhanden. Bei Problemen muss ein Treiber für einen FTDI FT232 installiert werden. Diesen Treiber können Sie mit der Datei CDM20814_Setup.zip installieren...
- Seite 6 1.5. Anschluss an der SSD 6-xx Verwenden Sie das mitgelieferte F-Quickfix-Kabel, um die SZU 60-00 mit der F-Buchse der SSD 6-xx zu verbinden. Hinweis: Für die Programmierung selbst spielt es keine Rolle, ob die Antennenteckdose "nackt" auf dem Tisch liegt oder in einem SAT-System installiert ist.
- Seite 7 2. Bedienung Mit der AnDoKon-Software können die Antennensteckdosen vom Typ SSD 6-xx sowohl ausgelesen "Konfiguration auslesen" als auch programmiert werden "Konfiguration schreiben". Die SSD 6-xx-Antennensteckdose kann, im ein- oder ausgebauten Zustand programmiert werden, d.h. diese können bei Bedarf im Büro oder in der Werkstatt vorprogrammiert werden. Für eine bessere Übersicht in kleineren Systemen lassen sich die Statusfelder für die User Band-IDs 17 bis 32 ausblenden „Band 17-32 ausblenden“.
- Seite 8 Betriebsanleitung | SZU 60-00 | Steckdosen-Programmer User Band-IDs wählbar. EN50494 und EN50607 werden gleich behandelt und können gemischt verwendet werden. Nach EN50494 sind die User Band-Frequenzen mit den dazugehörigen User-Band-IDs aufsteigend, also hat beispielsweise UB1 die niedrigste und UB8 die höchste Frequenz. Da die Dämpfung im Verteilnetz frequenzabhängig ist, ist es meistens sinnvoll, die niedrigste Frequenz, also die niedrigste User Band-ID, an der...
- Seite 9 2.3. Fragen/Antworten Wozu brauche ich überhaupt konfigurierbare Antennensteckdosen? Bei teilnehmergesteuerten Einkabelsystemen arbeiten mehrere Receiver logisch parallel auf einer Ableitung. Um die Steuerbefehle der verscheidenen Receiver unterscheiden zu können muß jeder Receiver eine eindeutige Identifizierung senden, die so genannte "User Band-ID". Diese wird im Menü des Receivers eingestellt.
- Seite 10 Betriebsanleitung | SZU 60-00 | Steckdosen-Programmer 2023-10-02 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
- Seite 11 SZU 60-00 Antenna wall outlet programmer Operation instructions...
- Seite 12 Operation instructionsSZU 60-00 | Antenna wall outlet programmer Table of contents General information ............................. 4 1.1. Scope of delivery ..........................4 1.2. System description ..........................4 Installation: ..............................5 2.1. Software .............................. 5 2.2. Commissioning ............................ 5 2.3. Connection to SSD 6-xx ........................6 Operation ..............................
- Seite 13 Any other use must be agreed in advance with the manufacturer. The SZU 60-00 programming adapter is a tool for connecting the programmable antenna wall outlet to a PC/notebook/laptop.
- Seite 14 IDs for which an antenna socket has been configured are allowed into the distribution network. Control commands that could affect other User Band IDs are blocked. The authorizations are stored in the antenna socket using a PC/laptop and special software and the SZU 60-00 programming adapter.
- Seite 15 2.2. Commissioning As soon as the SZU 60-00 is connected to the PC/laptop via USB cable, the Windows device manager should detect a new serial interface (COM port). The necessary drivers are normally available by default in the operating system. In case of problems a driver for a FTDI FT232 would have to be installed. You can install this driver with the file CDM20814_Setup.zip...
- Seite 16 Connection to SSD 6-xx Use the supplied F-Quickfix cable to connect the SZU 60-00 to the F-female connector of the SSD 6-xx. Note: For the programming itself it does not matter whether the antenna wall outlet is "naked" on the table or installed in a SAT-System.
- Seite 17 3. Operation With the AnDoKon software, the antenna wall outlets of type SSD 6-xx can be read out "Konfiguration schreiben" as well as programmed "Konfiguration auslesen". The SSD 6-xx antenna wall outlet can be programmed in the installed or removed state, i.e. these can be pre- programmed if required in the office or in the workshop.
- Seite 18 Operation instructionsSZU 60-00 | Antenna wall outlet programmer According to EN50494 the user band frequencies are ascending with the corresponding user band IDs, so for example UB1 has the lowest and UB8 the highest frequency. Since the attenuation in the distribution network is frequency-dependent, it is usually sensible to release the lowest frequency, i.e.
- Seite 19 3.3. Questions/Answers Why do I need configurable antenna wall outlets at all? In subscriber-controlled single-cable systems, several receivers operate logically in parallel on one derivation. In order to be able to distinguish the control commands of the different receivers, each receiver must send a unique identification, the so-called "User Band-ID".
- Seite 20 Operation instructionsSZU 60-00 | Antenna wall outlet programmer 2023-10-02 | Technical improvements, changes in design, printing- and other errors expected.
