1. Allgemeines
1.1. Lieferumfang

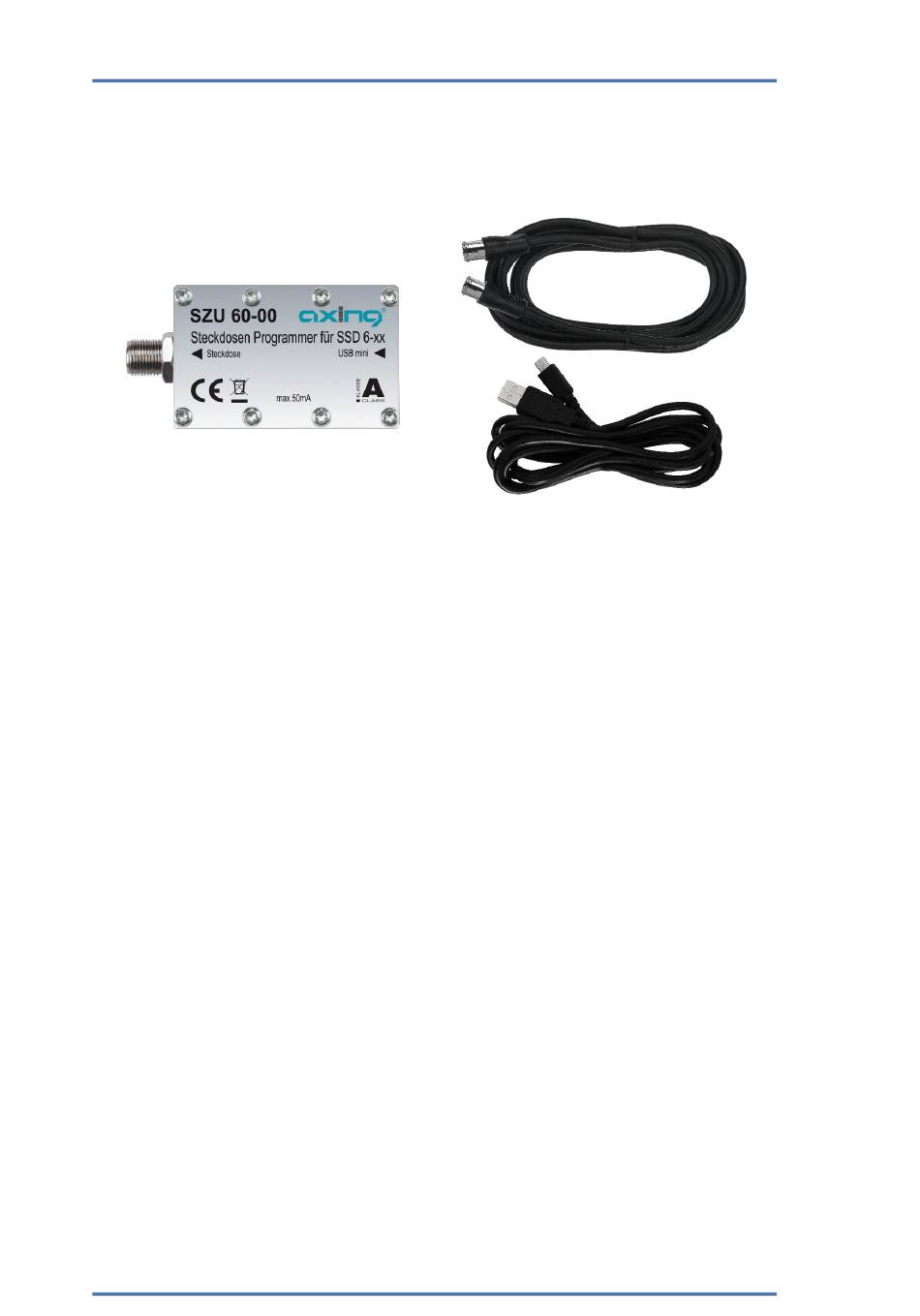

1 x Antennensteckdosen-Programmer SZU 60-00
1 x F-Quickfix-Kabel schwarz 1,5 mtr.
1 x USB auf mini USB, 2 mtr. Schwarz
1.2. Systembeschreibung
Einkabelsysteme ermöglichen es, mehrere Empfänger unabhängig voneinander an einer gemeinsamen
Koaxialleitung zu betreiben. Diese Systeme sind jedoch nicht direkt für wohnungsübergreifende Installationen
geeignet. Es sind zunächst keine Schutzmechanismen gegen Manipulation und Fehlkonfiguration der
Empfangsgeräte vorgesehen sind. Dadurch kann es zu unbeabsichtigten Störungen oder gar einem Totalausfall
des Systems kommen.
Die Antennensteckdosen der SSD 6-xx-Serie beinhalten Schutzmechanismen, damit nur zulässige
Steuerbefehle in das Verteilnetz gelangen. Dazu werden u.a. die User-Band-IDs geprüft und es werden nur
Steuerbefehle für die User-Band-IDs in das Verteilnetz gelassen, für die eine Antennensteckdose konfiguriert
wurde. Steuerbefehle die andere User Band-IDs beeinflussen könnten werden geblockt.
Die Berechtigungen werden mittels eines PCs/Laptops und einer speziellen Software und dem
Programmieradapter SZU 60-00 in der Antennensteckdose abgelegt.
Die Antennensteckdosen der SSD 6-xx--Serie sind kompatibel mit Steuerbefehlen nach EN50494 und EN50607.
Im Auslieferzustand sind zunächst alle User-Band-IDs zugelassen und die Antennensteckdosen blockieren eine
Dauerspannung von größer 15V und einen 22kHz-Dauerton.
Hinweis: Die programmierbare Antennensteckdose wertet ausschließlich die User Band-ID aus, nicht die User
Band-Frequenz. Daher kann die SSD 6-xx mit allen Einkabel-Multischaltern mit beliebigem Frequenzraster
eingesetzt werden.
