JOST JSK 34 Reparaturanleitung
Vorschau ausblenden
Andere Handbücher für JSK 34:
- Montage- und betriebsanleitung (28 Seiten) ,
- Reparaturanleitung (27 Seiten) ,
- Hinweise zur wartung (8 Seiten)
Verwandte Anleitungen für JOST JSK 34
Inhaltszusammenfassung für JOST JSK 34

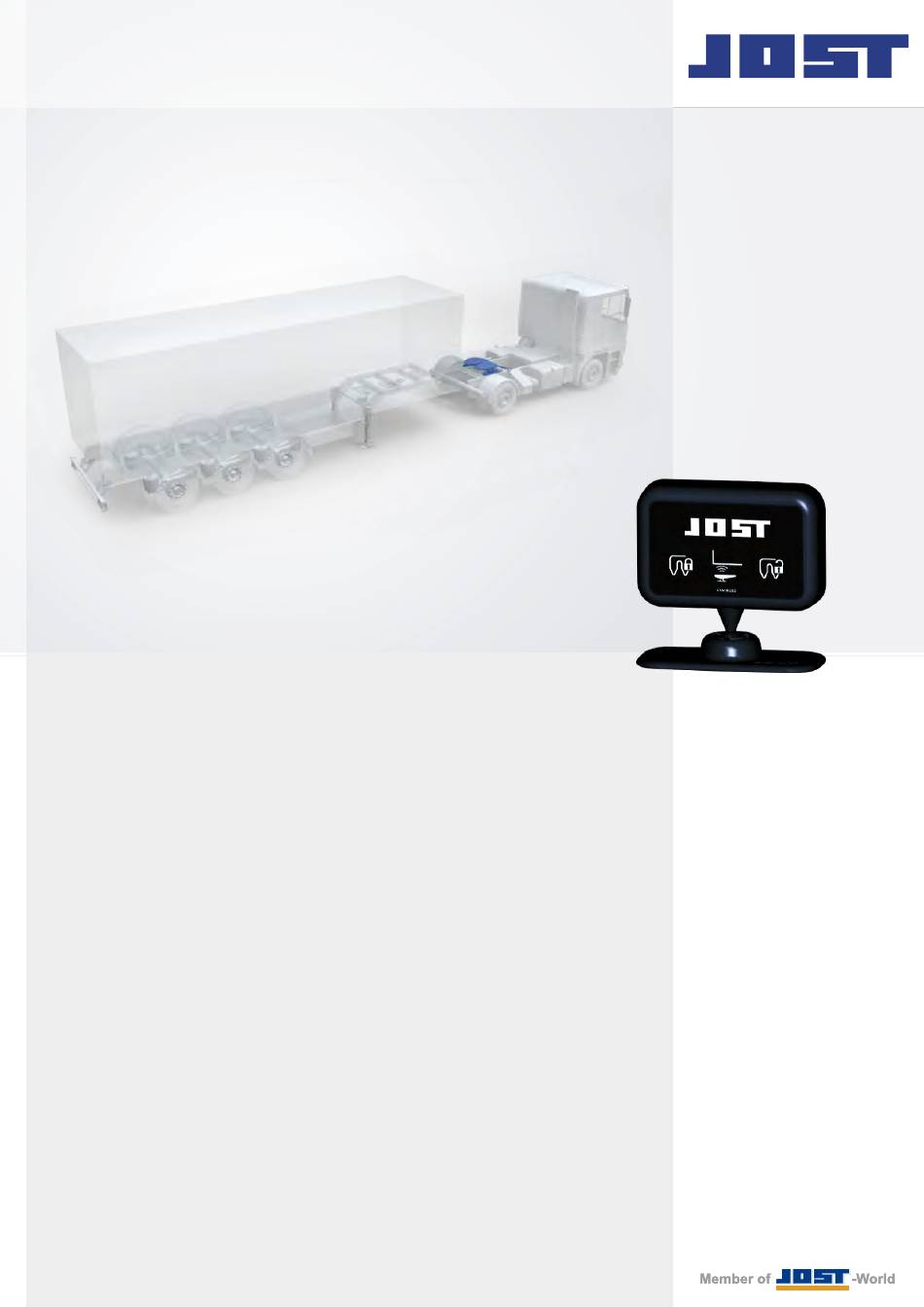

- Seite 1 Verschlusssensor Verschlusssensor austauschen JSK 34 austauschen JSK 34 Reparaturanleitung Reparaturanleitung www.jost.world.com www.jost.world.com...
- Seite 2 Unsere Reparaturanleitung soll Ihnen als Richtlinie Verwendung........4 zur fachgerechten Instandsetzung unseres Sensor- 3 Allgemein............5 sets dienen. 4 Standard-/Sonderwerkzeuge und Die Verwendung von JOST Ersatzteilen ist uner- Betriebshilfsstoffe........6 lässlich. Veränderungen jeglicher Art schließen Standardwerkzeug....... 6 Garantieansprüche aus und führen zum Erlöschen der Bauartgenehmigung.
- Seite 3 Sicherheitsbestimmungen Beim Umgang mit den sensierten Sattelkupplungen und Fahrzeugen gelten die einschlägigen Sicherheits- bestimmungen des jeweiligen Landes (z. B. Berufsgenossenschaften für Deutschland). Entsprechende Sicherheitshinweise in der Fahrzeug- und Aufliegerbedienungsanleitung sind einzuhalten. Zulässige Belastungsdaten und für die Bedienung und Montage aufgeführte Sicherheitshinweise sind zu beachten.
- Seite 4 Gewährleistungsansprüche aus und führen zum Erlöschen der Bauartgenehmigung und damit zum Erlöschen der Fahrzeugbetriebserlaubnis. JOST Sattelkupplungen werden entsprechend der Regelung ECE R55 der Klasse 50 gebaut und sind ausschließlich in Verbindung mit Zugsattelzapfen der Klasse H50, Lenkkeilen und Montageplatten der Klasse J oder mit vergleichbaren zugelassenen Einrichtungen zu verwenden.
- Seite 5 Allgemein Die Umbauarbeiten sind von Fachpersonal in geeigneten Werkstätten durchzuführen. Reparaturarbeiten sind mit geeignetem Werkzeug entsprechend dem Stand der Technik auszuführen. Hinweise für den Zusammenbau sind mit einer Raute ◊ gekennzeichnet. Der Zusammenbau erfolgt, wenn nicht separat beschrieben, in sinngemäß umgekehrter Reihenfolge. Die in den Abbildungen angegebenen Anzugsdrehmomente werden für den späteren Zusammenbau benötigt.
- Seite 6 – Heißluftfön – Auswerfer-Werkzeug für Tyco HDSCS Flachstecker 1.6 (Tyco-Artikelnummer 0-0539960-1) – Auswerfer-Werkzeug für Tyco HDSCS Flachstecker 2.8 (Tyco-Artikelnummer 1-1579007-6) Betriebshilfsstoffe Wir empfehlen Hochdruckfett (EP), z. B. JOST Hochleistungsschmierstoff (JOST Art.-Nr. SKE 013 440 000). REP 007 005 DE- (REV--) 11/2019...
- Seite 7 Bevor ein Austausch des Verschlusssensors vorgenommen wird, muss zunächst eine Funktionsprüfung aller Sensoren durchgeführt werden, um sicherzustellen, dass nur der Verschlusssensor defekt ist. Siehe hierzu Reparaturanleitung "Sensorset austauschen JSK 34/JSK 36/JSK 37/JSK 40/JSK 42". REP 007 005 DE- (REV--) 11/2019...
- Seite 8 Reparaturarbeiten Demontage Kabelbefestigungen ACHTUNG! und Anschlussstecker Verschlissene, beschädigte und angeris- sene Teile sind immer zu erneuern. Repa- raturschweißungen sind unzulässig. Nach Abschluss der Reparatur ist der gesamte Kupplungsverschluss einzufetten und die Funktion zu überprüfen. Bei den Abbildungen sind die Arbeitsschritte in alphabetischer Reihenfolge durchzuführen (z.
- Seite 9 Die Montage erfolgt sinngemäß in umge- kehrter Reihenfolge. ACHTUNG! Benutzen Sie für die Montage nur eine neue Schraube (33) und Sicherungsmutter (35). ACHTUNG! Beachten Sie zusätzlich die "Reparaturan- leitung für JSK 34 Sattelkupplung". JSK34_102 Position Verschlusssensor (1). Demontage Kontakte 1/2´´ 1/2´´ SW10 SW10...
- Seite 10 Reparaturarbeiten JSK37C_08 Ausgedrückte Kontakte direkt hinter der Dich- JSK37C_06 tung mit einem Seitenschneider abkneifen (A). Anschließend das Kabel des Sensors aus dem Zweite Kontaktsicherung des Steckers entrie- Schrumpfschlauch herausziehen (B). geln. Zur Entriegelung der zweiten Kontaktsicherung ist ein flacher Schraubendreher in die vorge- sehene Öffnung einzuführen.
- Seite 11 Repa- Leitungen mit einem Heißluftfön nachschrump- raturanleitung "Sensorset austauschen fen. JSK 34/JSK 36/JSK 37/ Anschließend Mantelkabel des neuen Ver- JSK 40/JSK 42". schlusssensor (34) an die beiden anderen Man- telkabel mit einem Kabelbinder (35) fixieren. Steckerkappe (32) aufsetzen. Kabel an der Steckerkappe (32) mit einem wei- teren Kabelbinder (31) fixieren.
- Seite 12 Entsorgungshinweise Bei den verbauten Einzelteilen handelt es sich um wertvolle Rohstoffe die recycelbar sind. Diese können in die Werkstoff-Fraktionen Kunst- stoff/Gummi und metallische Werkstoffe unterteilt werden. Die Kennzeichnung von Kunststoffen/Gummi erfolgt nach VDA Empfehlung 260. Vor der Entsorgung sind die Teile ggf. von anhaften- den Ölen und Fetten zu reinigen.
- Seite 13 JOST, Germany, Tel. +49 6102 295-0, tkd-technik@jost-world.com, www.jost-world.com REP 007 005 DE- (REV--) 11/2019 • 1.0...
