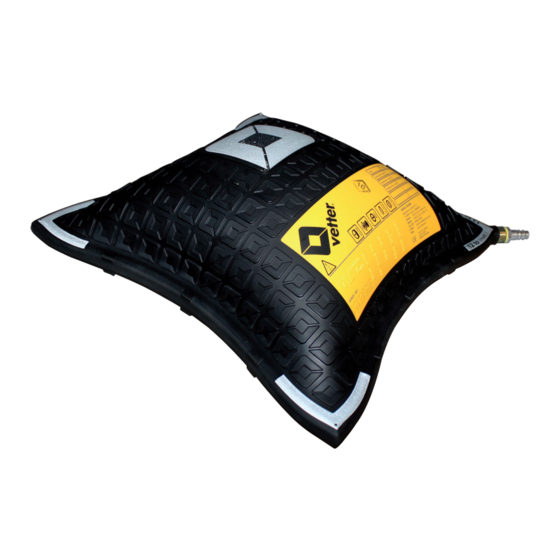

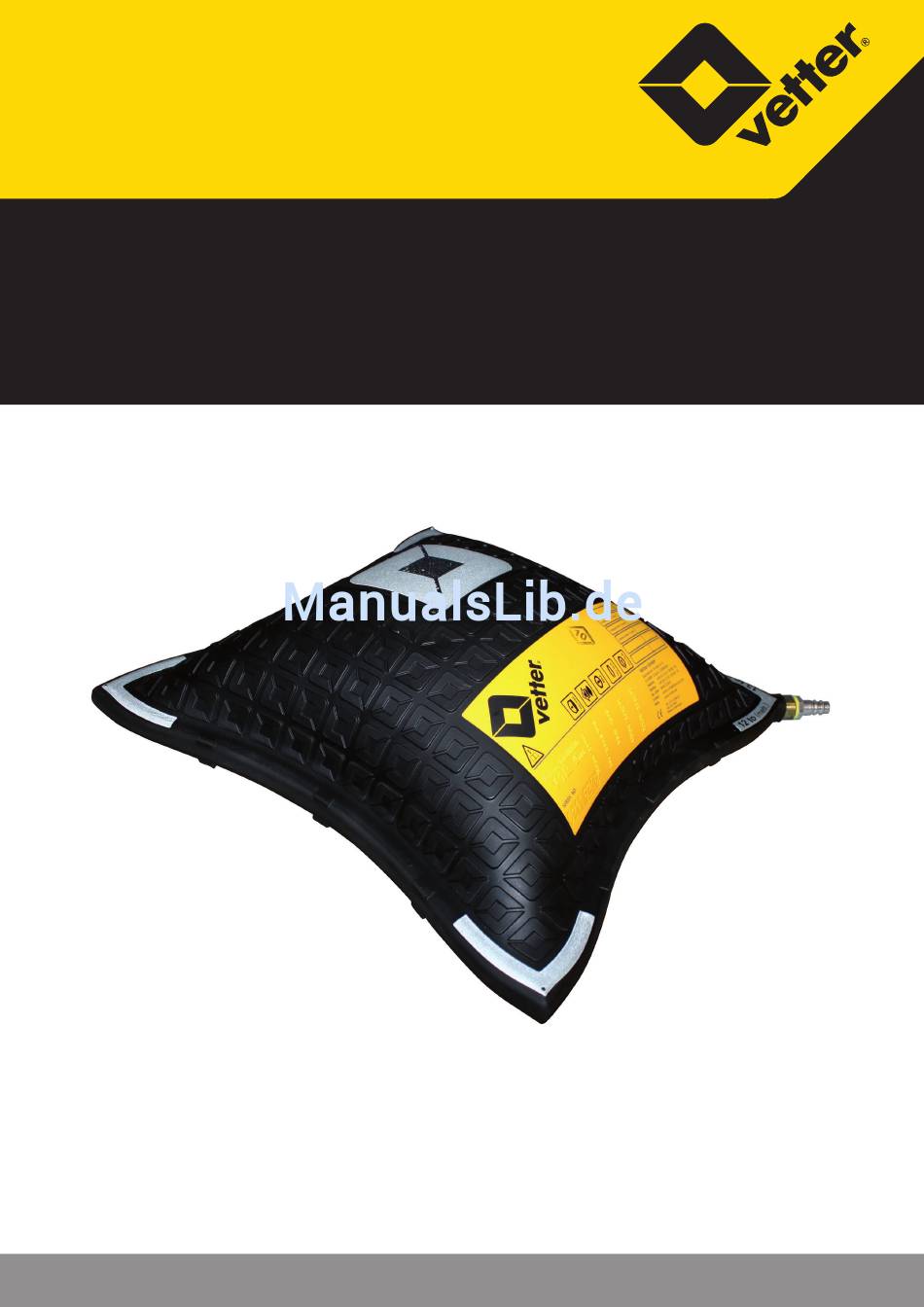

- Seite 1 Emergency Pneumatics. Bedienungsanleitung VETTER S.Tec Kissen 10 bar Art.-Nr. 9987026602 | © Vetter GmbH I 07/14 I Änderungen und Irrtümer vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Weiteres Zubehör ......... . .4 Das Vetter-Sicherheits-Kupplungssystem ....5 Produktbeschreibung . -
Seite 3: Wichtige Vorbemerkungen
Einsatz, bringt den größtmöglichen Nutzen und sichert die Ansprüche im Rahmen der Vetter-Garantie. Mit der Handhabung der Vetter S.Tec Kissen dürfen nur die an- hand der Hersteller-Bedienungsanleitung und der Betreiber-Be- triebsanweisung eingewiesenen Personen beauftragt werden. - Seite 4 Vetter S.Tec Kissen 10 bar Die Ansprechtoleranz für das Öffnen und Schließen der Sicherheitsventile darf maximal +/- 10 % betragen. Zum Entleeren der Kissen, bzw. Absenken der Last den Schalthe- bel in die Gegenrichtung drücken. Zusatzinformation für beleuchtetes Steuerorgan Air CU 10 bar Totmann lighting Die Beleuchtung des Steuerorgans beleuchtet alle Kupplungen, Schalthebel und Manometer.
-
Seite 5: Weiteres Zubehör
Weiteres Zubehör Artikel-Nr. Bezeichnung Pos. Druckminderer 200/300 bar 1600 0261 00 Druckluftflasche 6 l / 300 bar 1600 0108 00 Druckluftflasche 9 l / 300 bar 1600 0199 00 Sammelstück 300 bar 1600 0091 00 Vorschaltdruckminderer 1600 0145 00 Adapter Baukompressor 1600 0120 00 Handluftpumpe (7) 1600 0087 00... -
Seite 6: Das Vetter-Sicherheits-Kupplungssystem
Befüllung mit einer 8 bar Fülleinrichtung Das S.Tec Sicherheits-Kupplungssystem verhindert ein Befüllen mit ande- ren Fülleinrichtungen. Sollte jedoch im Ausnahmefall eine Befüllung mit dem Vetter 8 bar-System notwendig sein, muss ein Adapter 10 bar / 8 bar eingesetzt werden. Produktbeschreibung Vetter S.Tec Hebekissen werden in Handarbeit aus hochwertigem Rohma-... - Seite 7 Temperaturbeständigkeit der S.Tec Kissen: Kältebeständig -40° C Kälteflexibel -20° C Hitzebeständig langfristig +90° C Hitzebeständig kurzfristig +115° C Die Aramidarmierung der S.Tec Kissen kann bei einer Beschädigung der Kissen- oberfläche, durch Schnitte, Risse oder Einstiche und durch die Einwirkung von Ozon geschädigt werden.
-
Seite 8: Bestimmungsgemäße Verwendung
Vorschriften. Die S.Tec Kissen dürfen nur mit Druckluft betrieben werden, keinesfalls mit brennbaren oder aggressiven Gasen. Die Vetter S.Tec Kissen dürfen nur mit original Vetter S.Tec Füllar- maturen gefüllt werden, da diese einer Hersteller-Abnahmeprü- fung unterzogen wurden. Vor und nach jedem Einsatz ist das Hebekissensystem auf einwandfreien Zustand zu prüfen (Herstel-... - Seite 9 Ein S.Tec Kissen kann unter widrigen Umständen bei unsachge- mäßer Bedienung, Handhabung oder durch Manipulation an Steuerorgan und/oder Füllschläuchen bersten (Druck- und Schall- wellenproblematik, unkontrollierte Lastbewegungen)! Vetter S.Tec Kissen sind nicht für den Einsatz in Ex-Schutzzonen geeignet! Sonderausführungen sind auf Anfrage möglich.
-
Seite 10: Vorbereitung Für Den Gebrauch
Vetter S.Tec Kissen 10 bar Vorbereitung für den Gebrauch Einsatzvorbereitung Satz S.Tec Kissen dem Fahrzeug entnehmen. Fülleinrichtung be- reitlegen. Ausreichende Luftversorgung sicherstellen. Es dürfen nur einwandfreie und geprüfte S.Tec Kissensysteme eingesetzt werden! Über die Art und Weise des Einsatzes entscheidet von Fall zu Fall der jeweilige Einsatzleiter im Rahmen seiner Verantwortung, so- wie der Betriebsanweisung des Betreibers. -
Seite 11: Betrieb Mit Anderen Druckluftquellen
Betrieb mit anderen Druckluftquellen Grundsätzlich kann für den Betrieb der S.Tec Kissen 10 bar jede zur Verfügung stehende Luftquelle genutzt werden, sofern der Druck 12 bar nicht übersteigt und die Luft weitestgehend ölfrei ist. Für den Betrieb mit anderen Luftquellen steht u.a. der Satz Übergangsstücke (Art.-Nr.: 1600 0125 01) mit folgenden Adaptern zur Verfügung: 1. -
Seite 12: Rückbau Des Hebekissen-Systems Nach Dem Einsatz
Nach etwaiger Reparatur ist die Ausrüstung gemäß den wiederkeh- renden Prüfungen durchzuführen. Diese außerordentliche Prüfung ist ebenfalls zu dokumentieren. Bei einer längerfristigen Lagerung ist die DIN 7716 zu beachten. Die VETTER Garantie beträgt 3 Jahre für S.Tec Kissen. Seite 11/18... -
Seite 13: Störungsbeseitigung
Störungsbeseitigung Bläst ein Sicherheitsventil zu früh ab, weil ein Fremdkörper einge- drungen ist und sich in ihm festgesetzt hat, so ist die Ablassvor- richtung am Kopf des Sicherheitsventils durch Drehen entgegen dem Uhrzeigersinn voll zu öffnen, so dass Druckluft entweichen kann. -
Seite 14: Technische Daten
Vetter S.Tec Kissen 10 bar Technische Daten S.Tec Kissen 10 bar V 1 S.Tec V 4 S.Tec V 6 S.Tec V 7 S.Tec Einheit Art.-Nr. 1315000100 1315000200 1315000300 1315000400 Hubkraft US tons 14,5 16,5 Hubhöhe inch Einschubhöhe inch 14 x 13... - Seite 15 S.Tec Kissen 10 bar V 28 L V 45 L V 29 S.Tec V 41 S.Tec Einheit S.Tec S.Tec Art.-Nr. 1315000900 1315001000 1315001100 1315001200 28,9 27,7 40,9 44,8 Hubkraft US tons 31,9 30,5 45,1 49,4 30,6 20,1 Hubhöhe inch 14,6 12,2 Einschubhöhe inch...
-
Seite 16: Hubkraft-Lastweg-Diagramm V 1 - V 85 S.tec
Vetter S.Tec Kissen 10 bar Hubkraft-Lastweg-Diagramm V 1 - V 85 S.Tec Auf Anforderung sind für die einzelnen Kissentypen spezielle Einzel-Last-Weg-Diagramme erhältlich. Seite 15/18... -
Seite 17: Sicherheit Von Maschinen Din En Iso 12100-1 Und 12100-2
Sicherheit von Maschinen DIN EN ISO 12100-1 und 12100-2 Siehe Seite DIN EN ISO 12100-1 Mechanische Gefährdungen 4 / 6 / 8 Thermische Gefährdung 5 / 6 Gefährdung durch Lärm 3 / 5 / 6 DIN EN ISO 12100-2 Vorkehrungen für die Standsicherheit Beachten ergonomischer Grundsätze 7 / 9 / 10 4.10... -
Seite 18: Eg-Konformitätserklärung (Auf Anfrage Erhältlich)
Sinne der Richtlinie 2006/42/EG Hersteller Name und Adresse Vetter GmbH A Unit of IDEX Corporation Blatzheimer Str. 10 - 12 53909 Zülpich Hiermit erklären wir, dass die Vetter S.Tec Kissen (Aramid) 10 bar zum Heben und Senken von Lasten Typ: ______________ Serien-Nr.: ______________... - Seite 19 Blatzheimer Str. 10 - 12 Tel.: +49 (0) 22 52 / 30 08-0 D-53909 Zülpich Fax: +49 (0) 22 52 / 30 08-590 Germany Mail: vetter.rescue@idexcorp.com www.vetter.de Art.-Nr. 9987026602 | © Vetter GmbH I 07/14 I Änderungen und Irrtümer vorbehalten. I Made in Germany...
