Installations- und Betriebshandbuch

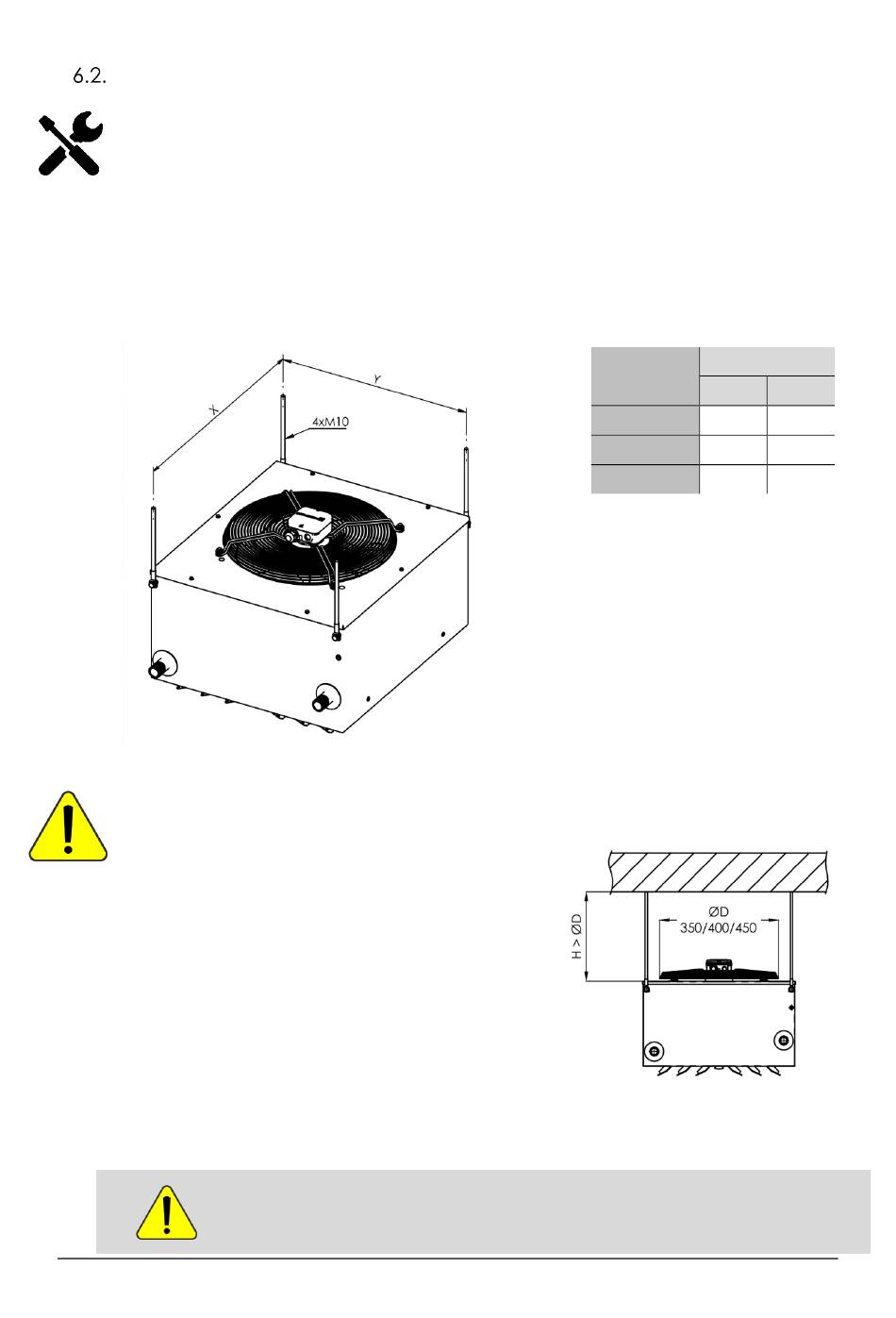

Unterdeckenaufhängungen ZS-Nevada
Die Heizeinheit wird an vier Aufhängepunkten am Mantel der Einheit aufgehängt. Die Aufhängepunkte sind vom Außen
zugänglich, und an der Einheit sind sie vom Hersteller mit Nietmuttern bestückt (M8 Gewinde).
Als Zubehör zu den Unterdeckenaufhängungen ZS-Nevada wird (auf Bestellung) geliefert:
4x Gewindestange M10x1000 - 8.8, 4x Anker M10/40, 4x Aufhängeöse M10, 4x Mutter M8 - 8.8, 4x Schraube M8x30 - 8.8, 4x
flache Unterlegscheibe Größe 8, 4x elastische Unterlegscheibe Größe 8.
Bemessen Sie die Position der Einheit und deren Abstand von der Decke und passen Sie die Gewindestangen an die gewünschte
Länge an. Markieren Sie die Ankerpunkte und bohren Sie die Deckenlöcher zum Einbau der Anker. Die Gewindestangen sind in
die vorbereiteten Deckenanker einzubauen und die Muttern sind zu drehen. Die Enden der Gewindestangen sind mit den
Aufhängeösen zu versehen. Die Einheit ist in die gewünschte Position zu stellen und die Aufhängeösen sind mit den mitgelieferten
Schrauben an die Einheit anzubringen.
Halten Sie die minimalen Abstände von der Decke und der Wand ein, um die Leistung der Einheit voll ausnützen zu können.
Überzeugen Sie sich jeweils, ohne Rücksicht auf die Orientierung der Montage, dass der Eingang der Lufteinheit mindestens einen
Durchmesser des Lüfters von der Wand, bzw. von der Decke entfernt ist.
Achten Sie auf den richtigen Einbau aller Muttern auf alle Teile der
Zusammenstellung. Achten Sie auf die Endlage der Gewinde, um die Lösung
und den Absturz der Einheit durch das Drehen zu vermeiden.
Benutzen Sie nur die geeigneten Anker und Dübel. Überprüfen Sie sorgfältig
die
Montagesituation
Verbindungsmaterials, sowie die Tragfähigkeit der Baukonstruktion. Der
Hersteller übernimmt keine Verantwortung für die ungeeignet verwendeten
Dübel oder sonstiges ungeeignetes Verbindungs- und Aufhängungsmaterial.
Nach dem Einbau ist die waagrechte Position in beiden Richtungen zu
überprüfen. Achten Sie darauf, dass das Nachziehen der Ankerschrauben zu
keiner Verschränkung oder Verdrehung der Anlage führt. Die Tragfähigkeit
der Decke, bzw. der Wand ist jeweils sorgfältig zu prüfen. Der Einbau der
Anlage darf nur an statisch feste Träger erfolgen.
Die Anlage ist jeweils an alle Aufhängepunkte aufzuhängen.
Aufgrund der Wärmeakkumulation innerhalb der Einheit darf die elektrische Heizeinheit
nicht für den Unterdeckeneinbau verwendet werden !!!
8
und
die
Einsatzeignung
Modell
Nevada III 1
Nevada III 2
Nevada III 3
des
Anker-
und
Abmessung (mm)
X
545
695
890
Einbauabstände von der Decke
je nach dem Typ der Einheit
Technische Änderungen vorbehalten
Y
435
565
715
