POWER VENT Ilmastointilaitteen asennusopas
31853 /318530

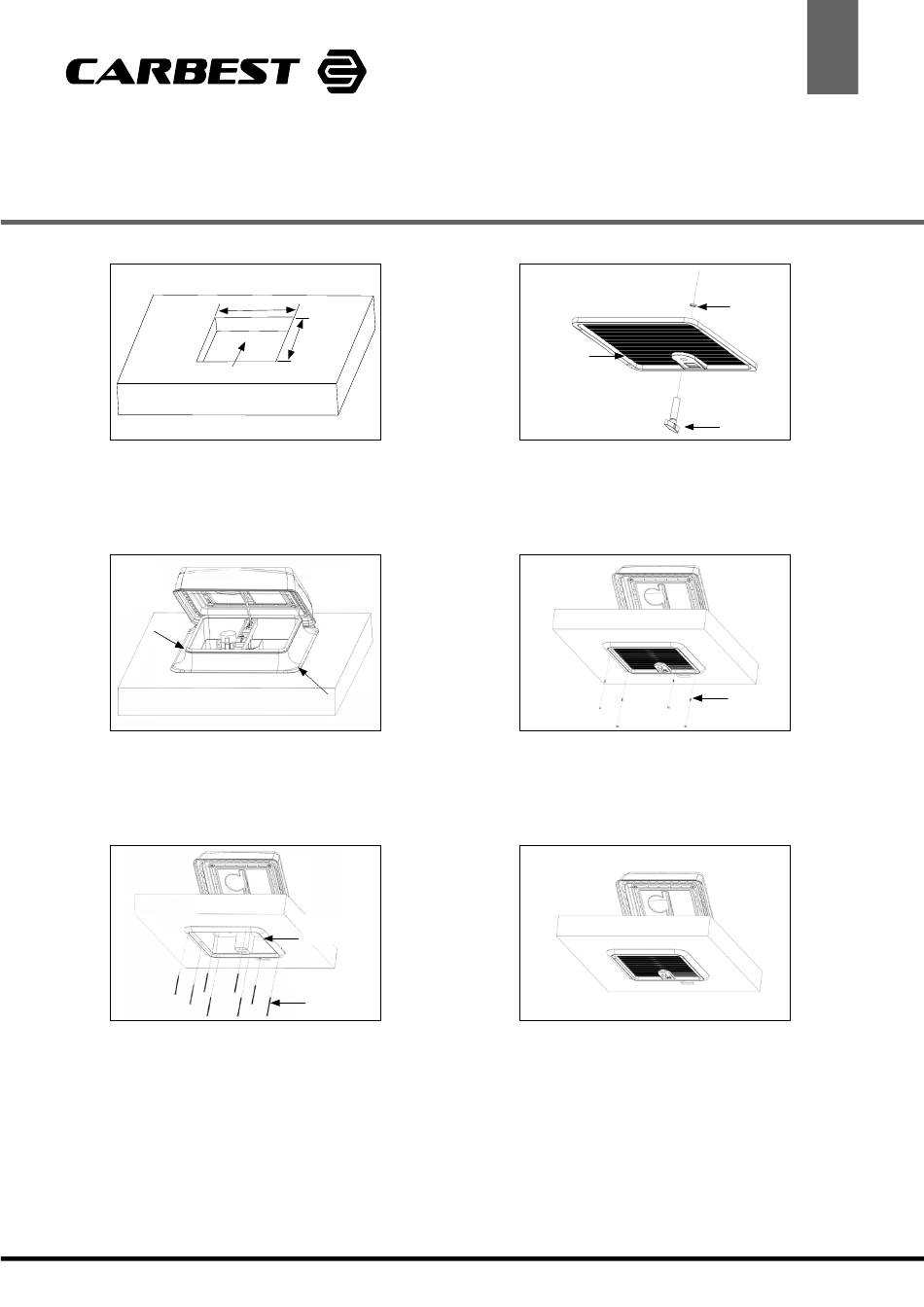

01
280 mm
Katon asennusaukon koko
Katon asennusaukon koko on 280 x 280 mm
02
Ulkokehys
Levitä tiivisteainetta ulkokehykseen ja aseta se sitten
asennusaukkoon
03
Aseta sisäkehys paikoilleen ulkokehyksen aukkoon
ennen kuin kiinnität ne (PA-4X75).
REIMO REISEMOBIL-CENTER GMBH · 63329 EGELSBACH · Boschring 10 · GERMANY · WWW.REIMO.COM · MADE IN CHINA · © REIMO 09/2024
280 mm
Levitä tiivisteainetta
Sisäkehys
Ruuvi
04
Verkko
Aseta kiertonuppi verkon aukkoon. Aseta sitten O:n
muotoinen kumirengas nuppiin, joka kiinnittää nupin
verkkoon.
05
Aseta verkko kohdistettuna sisäkehykseen ja kiinnitä
se ruuveilla. Peitä sen jälkeen ruuviaukot kumitul-
pilla.
0 6
Valmis!
FI
O-rengas
Kiertonuppi
Tulppa
