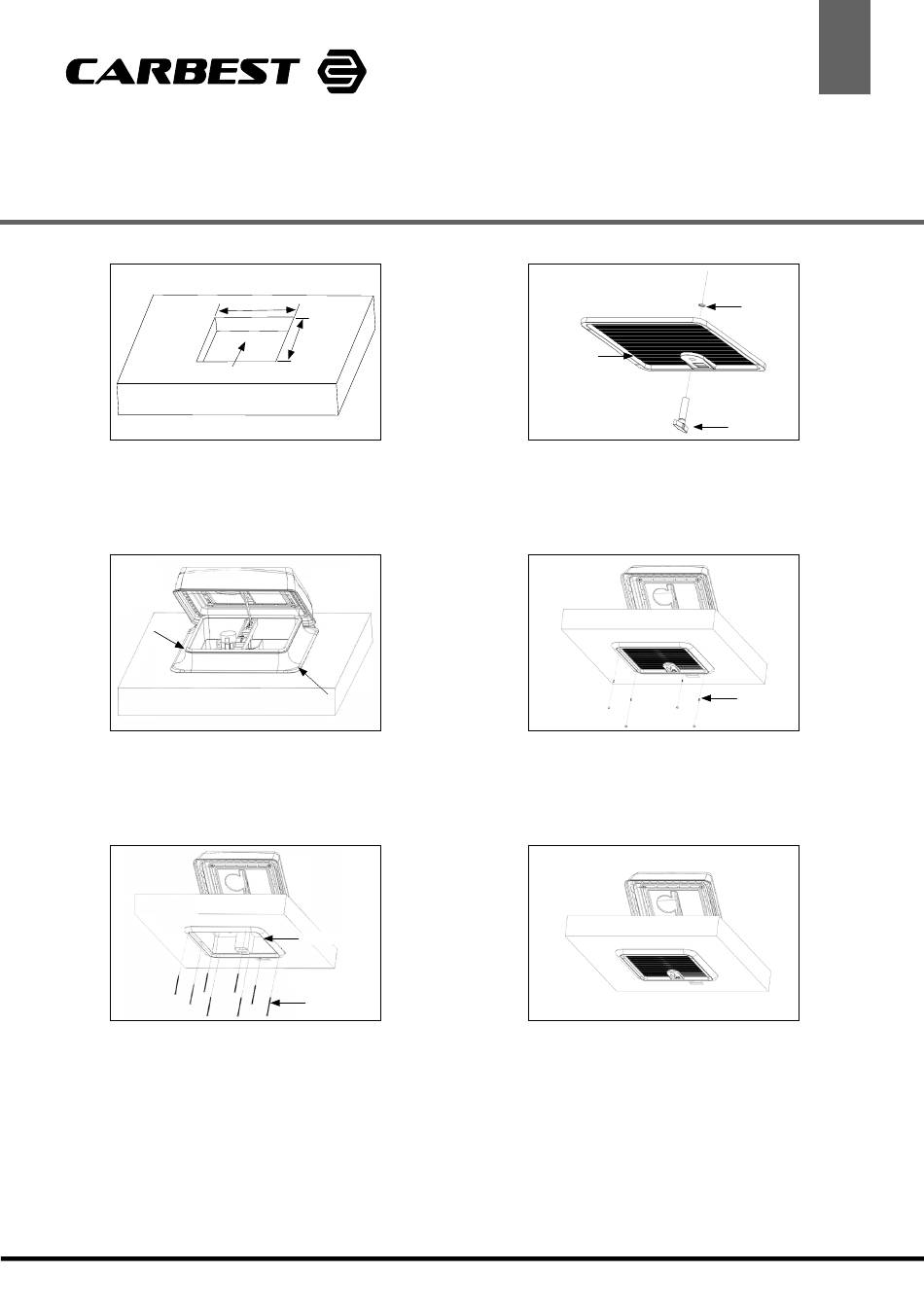

POWER VENT Montageanleitung
31853 /318530
01
280 mm
Dachausschnitt
Die Dachausschnittgröße beträgt 280 x 280 mm.
02
Außenrahmen
Tragen Sie das Dichtmittel auf den Außenrahmen
auf und setzen Sie diesen anschließend in den
Dachausschnitt.
03
Setzen Sie den Innenrahmen so ein, dass er
mit dem Loch des Außenrahmens übereinstimmt,
bevor Sie ihn mit den Schrauben befestigen.
REIMO REISEMOBIL-CENTER GMBH · 63329 EGELSBACH · Boschring 10 · GERMANY · WWW.REIMO.COM · MADE IN CHINA · © REIMO 09/2024
280 mm
Dichtmittel auftragen
Innenrahmen
Schraube
04
Gitter
Gitter
Setzen Sie den Drehknauf in das Loch im Gitter ein.
Setzen Sie dann den runden Gummiring auf den
Knauf, so dass er am Gitter befestigt ist.
05
Richten Sie das Gitter am Innenrahmen aus und be-
festigen Sie es mit Schrauben. Decken Sie dann die
Schraubenlöcher mit den weißen Gummikappen ab.
0 6
Fertig!
DE
Dichtring
Schraube
Kappe
Kappe
