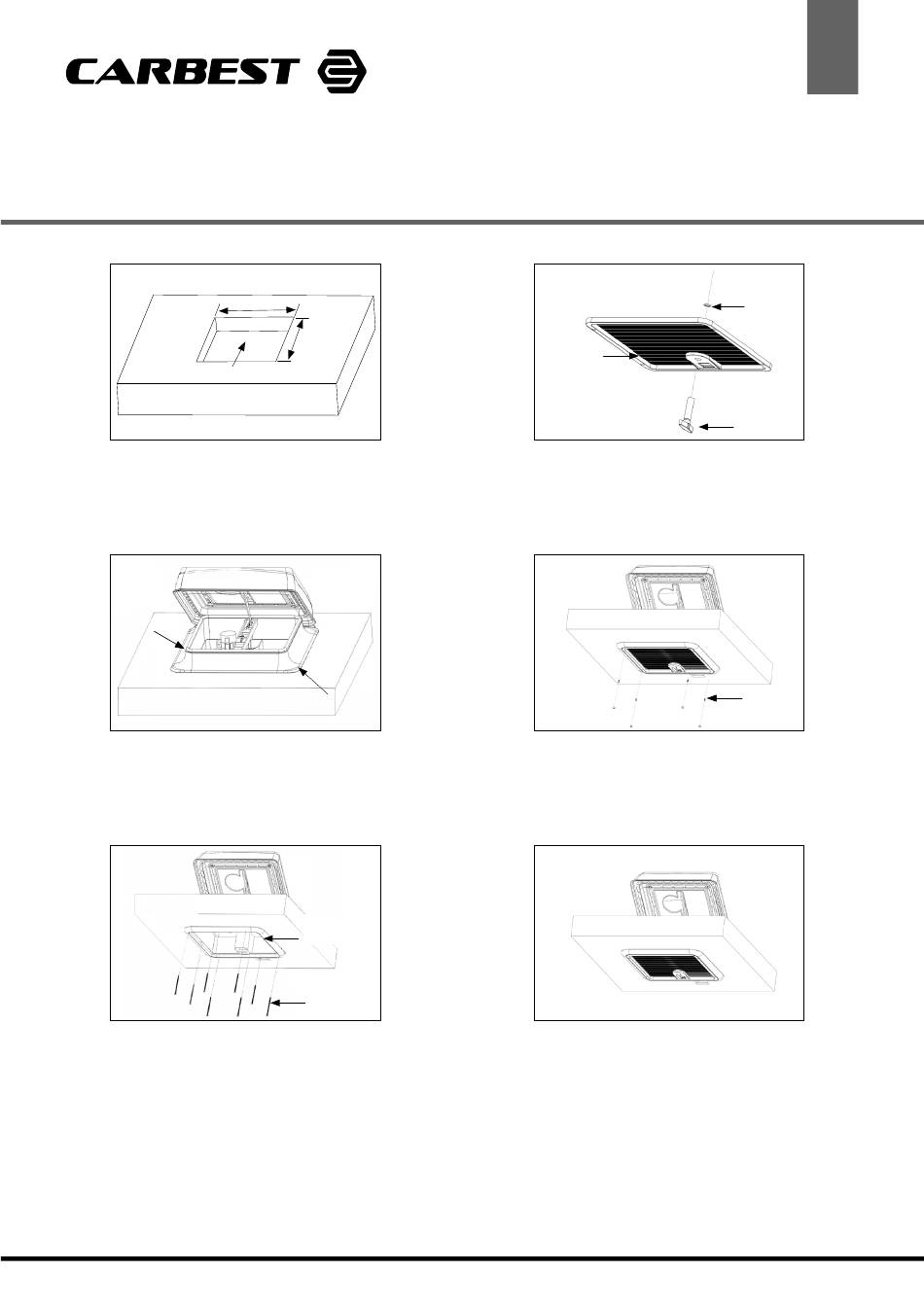

POWER VENT Manuale di installazione
31853 /318530
01
280 mm
Dimensioni sagoma da ritagliare sul tetto
La dimensione della sagoma da ritagliare sul tetto è
di 280 x 280 mm
02
Telaio
esterno
Applicare il sigillante sul telaio esterno e quindi
posizionarlo nel foro.
03
Posizionare il telaio interno in modo tale da farlo
combaciare con il foro del telaio esterno prima di
fissarli con la vite autofilettante (PA-4X75).
REIMO REISEMOBIL-CENTER GMBH · 63329 EGELSBACH · Boschring 10 · GERMANY · WWW.REIMO.COM · MADE IN CHINA · © REIMO 09/2024
280 mm
Applicare il sigillante
Telaio interno
Vite
04
Retina
protettiva
Inserire la manopola nel foro della retina protettiva.
Quindi posizionare l'anello in gomma ad »O« sulla
manopola, in modo da fissarla alla retina protettiva.
05
Allineare la retina protettiva con il telaio interno e
fissarla con le viti. Quindi coprire i fori delle viti con i
tappi di gomma.
0 6
Operazione completata!
IT
Anello ad
»O«
Manopola
Tappo
