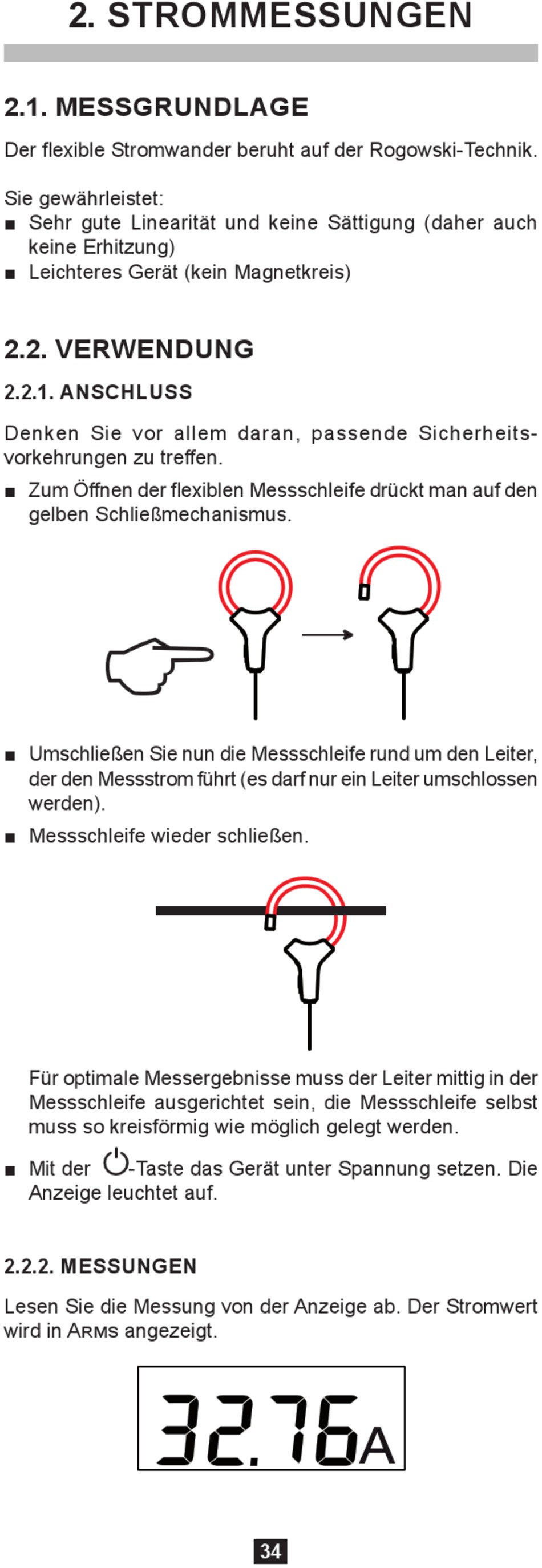

2. STROMMESSUNGEN
2.1. MESSGRUNDLAGE
Der flexible Stromwander beruht auf der Rogowski-Technik.
Sie gewährleistet:
■ Sehr gute Linearität und keine Sättigung (daher auch
keine Erhitzung)
■ Leichteres Gerät (kein Magnetkreis)
2.2. VERWENDUNG
2.2.1. ANSCHLUSS
Denken Sie vor allem daran, passende Sicherheits-
vorkehrungen zu treffen.
■ Zum Öffnen der flexiblen Messschleife drückt man auf den
gelben Schließmechanismus.
■ Umschließen Sie nun die Messschleife rund um den Leiter,
der den Messstrom führt (es darf nur ein Leiter umschlossen
werden).
■ Messschleife wieder schließen.
Für optimale Messergebnisse muss der Leiter mittig in der
Messschleife ausgerichtet sein, die Messschleife selbst
muss so kreisförmig wie möglich gelegt werden.
■ Mit der
Anzeige leuchtet auf.
2.2.2. MESSUNGEN
Lesen Sie die Messung von der Anzeige ab. Der Stromwert
wird in Arms angezeigt.
-Taste das Gerät unter Spannung setzen. Die
A
34
