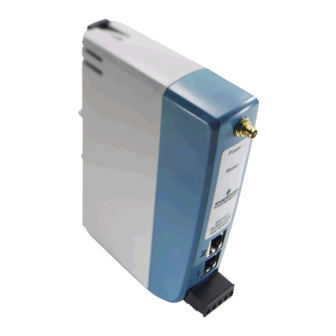

- Seite 1 Kurzanleitung 00825-0205-4410, Rev. CB Januar 2015 Emerson 1410 Smart Wireless Gateway...
-
Seite 2: Inhaltsverzeichnis
WARNUNG Explosionsgefahr Keine Kabel an das Gateway 1410 anschließen oder vom Gateway trennen, wenn der Stromkreis unter Spannung steht, außer wenn bekannt ist, dass der Bereich nicht explosionsgefährdet ist. Explosionen können zu schweren oder tödlichen Verletzungen führen: Die Installation dieses Geräts in explosionsgefährdeten Umgebungen muss gemäß den lokalen, nationalen und internationalen Normen, Vorschriften und Empfehlungen erfolgen. -
Seite 3: Berücksichtigungen Bei Wireless-Geräten
Januar 2015 Berücksichtigungen bei Wireless-Geräten Einschaltvorgang Das Emerson 1410 Smart Wireless Gateway muss installiert werden und ordnungsgemäß funktionieren, bevor Spannungsversorgungsmodule in Wireless-Feldgeräte installiert werden. Die Wireless-Feldgeräte sollten in Reihenfolge ihrer Entfernung zum Gateway eingeschaltet werden. Das Gerät, das sich am nächsten am Wireless-Gateway befindet, zuerst einschalten. -
Seite 4: Erstanschluss Und Konfiguration
Januar 2015 Kurzanleitung Schritt 1: Erstanschluss und Konfiguration Zur Konfiguration des Emerson 1410 Smart Wireless Gateway muss eine lokale Verbindung zwischen einem PC/Laptop und dem Gateway hergestellt werden. Das 1410 und das 1410D sind betriebsmäßig gleich und die folgenden Anweisungen gelten für beide Modelle. -
Seite 5: Herstellung Einer Verbindung
10,5 bis 30 VDC Spannungs- Daten A+ Daten B- ausgang A. 1410 Spannungsversorgungs- und serielle Anschlüsse B. Anschlüsse für Versorgung und Daten des Smart Wireless Field Link Herstellung einer Verbindung 1. Den PC/Laptop mit dem Ethernet-Kabel an Ethernet 1 (Primär) am Gateway anschließen. - Seite 6 Januar 2015 Kurzanleitung c. Internet Protocol (TCP/IP) (Internet-Protokoll (TCP/IP)) auswählen und auf die Schaltfläche Properties klicken. Hinweis Wenn der PC/Laptop für ein anderes Netzwerk konfiguriert ist, die aktuelle IP-Adresse und alle anderen Einstellungen notieren, damit die Einstellungen des ursprünglichen Netzwerks nach der Konfiguration des Gateway wieder auf dem PC/Laptop hergestellt werden können.
- Seite 7 (Extras, Internetoptionen, Verbindungen, LAN-Einstellungen) verwenden. c. Unter Proxy server (Proxyserver) das Kontrollkästchen Use a proxy server... (Proxyserver verwenden) deaktivieren. Konfiguration des Emerson 1410 Smart Wireless Gateway Erstmalige Konfiguration des Gateway: 1. Die Standard-Webseite des Gateway unter https://192.168.1.10 aufrufen. a. Anmelden mit Benutzername: admin...
- Seite 8 Januar 2015 Kurzanleitung 2. System Settings>Gateway>Ethernet Communication (Systemeinstellungen > Gateway > Ethernet-Kommunikation) aufrufen, um die Netzwerkeinstellungen einzugeben. a. Eine statische IP-Adresse konfigurieren oder auf DHCP einstellen und einen Hostnamen eingeben Tabelle 2. Netzwerkeinstellungen Gateway PC/Laptop Subnet Ethernet 1 192.168.1.10 192.168.1.12 255.255.255.0 Ethernet 2 192.168.2.10...
-
Seite 9: Installation
Die Option einer externen Antenne bietet eine flexible Gateway-Montage in Bezug auf Wireless-Anschluss, Überspannungsschutz und aktuelle Arbeitsverfahren. WARNUNG Bei der Installation einer extern montierten Antenne für das Emerson 1410 Smart Wireless Gateway stets die bestehenden Sicherheitsverfahren berücksichtigen, um Beschädigungen oder Kontakt mit Stromleitungen zu vermeiden. - Seite 10 Januar 2015 Kurzanleitung Abbildung 3. Installation einer WL2/WN2-Option A. Externe Antenne B. Kabel C. Abtropfschlaufe D. Überspannungsschutz E. Vom Anwender beigestelltes Gehäuse mit dem Gateway F. Erdung G. Erde Hinweis: Eine wetterfeste Abdichtung ist erforderlich! Der externe Antennensatz enthält Koaxialkabel-Abdichtband für den Anschluss der Kabel von Überspannungsschutz, Antenne und Gateway.
-
Seite 11: Anschluss An Das Hostsystem
Netzwerk oder einem seriellen E/A-Modul verbinden. 2. Bei seriellen Anschlüssen A mit A und B mit B verbinden und sicherstellen, dass alle Anschlüsse sauber und sicher befestigt sind, um Verkabelungsprobleme zu vermeiden. Abbildung 5. 1410 Anschlussschema Power Reset 24 VDC 24 VDC... -
Seite 12: Spannungsversorgung
Januar 2015 Kurzanleitung Abbildung 6. 1410D Gehäuseanschlüsse A.Clip für DIN-Schiene. B. Anzeigeleuchten für Spannungsversorgung und Reset. Bei normalem Betrieb ist die Anzeige für die Spannungsversorgung grün. Während des Resets wechselt die Reset- Leuchte auf rot. Der Reset-Schalter sollte bei normalem Betrieb nicht aktiviert werden. C. -
Seite 13: Software-Installation (Optional)
Datei D:\SETUP.EXE (D ist hier das CD/DVD-Laufwerk des PC) doppelklicken und OK wählen. Weitere Informationen über das Security Setup-Dienstprogramm und den AMS Wireless Configurator finden Sie in der Emerson 1410 Smart Wireless Gateway Betriebsanleitung (Dokument-Nr. 00809-0200-4410). Hinweis Informationen zur Herstellung einer Verbindung mit einem Windows 7 PC finden Sie im Gateway-Übersichtsblatt (Dokument-Nr. -
Seite 14: Funktionsprüfung
Web-Interface auf der Registerkarte „Explore“ (Erkunden) überprüft werden. Die zur Bildung des Netzwerks benötigte Zeit ist von der Anzahl der Geräte abhängig. Weitere detaillierte Installationsanweisungen finden Sie in der Betriebsanleitung des Emerson 1410 Smart Wireless Gateway (Dokument-Nr. 00809-0200-4410). -
Seite 15: Produkt-Zulassungen
Alle Wireless-Geräte müssen über Zertifikate verfügen, damit gewährleistet ist, dass sie die Richtlinien in Bezug auf die Verwendung des HF-Spektrums erfüllen. Für nahezu jedes Land ist eine solche Produkt-Zulassung erforderlich. Emerson arbeitet mit Regierungsbehörden weltweit zusammen, damit seine Produkte vollständig mit diesen Richtlinien übereinstimmen und nicht gegen diese Richtlinien oder Gesetze, die die Verwendung von Wireless-Geräten regulieren,... -
Seite 16: Ex-Zulassungen
≤ ≤ Spezielle Voraussetzung zur sicheren Verwendung (X): 1. Bei Installation als Division 2-Gerät muss das Gateway 1410 in einem mittels Werkzeug verschlossenen Gehäuse installiert sein, das mindestens die Anforderungen von ANSI/ISA 61010-1 erfüllt und gemäß NEC verkabelt werden kann. - Seite 17 Kurzanleitung Januar 2015 Abbildung 8. Rosemount 1410 Wireless Gateway – EG-Konformitätserklärung...
- Seite 18 Januar 2015 Kurzanleitung...
-
Seite 19: Eg-Konformitätserklärung
Nr.: RMD 1093 Rev. C Wir, Rosemount Inc. 8200 Market Boulevard Chanhassen, MN 55317-9685 erklären unter unserer alleinigen Verantwortung, dass das Produkt Rosemount 1410 Wireless Gateway hergestellt von Rosemount Inc. 12001 Technology Drive 8200 Market Boulevard Eden Prairie, MN 55344-3695 Chanhassen, MN 55317-9687 auf das sich diese Erklärung bezieht, konform ist zu den Vorschriften der EU-Richtlinien,... -
Seite 20: Anhang
IEC 61010-1:2010 (Dritte Ausgabe) EN 300 328 V 1.8.1 (2012-04) EN 62479: (2010) ATEX-Richtlinie (94/9/EG) 1410 Smart Wireless Gateway Baseefa 14ATEX0125X– Typ n Zulassung Gerätegruppe II, Kategorie 3 G Ex nA IIC T4 Gc (–40 °C ≤ Ta ≤ +75 °C) - Seite 21 Kurzanleitung Januar 2015...
- Seite 22 © 2015 Rosemount Inc. Alle Rechte vorbehalten. Alle Marken sind Eigentum der jeweiligen Inhaber. Emerson Process Management AG Das Emerson Logo ist eine Marke der Emerson Electric Co. Industriezentrum NÖ Süd AMS, Rosemount und das Rosemount Logo sind eingetragene Straße 2a, Objekt M29 Marken von Rosemount Inc.
