Einbau Eines Vdai Kabels - Tab Virtual Pinball Handbuch

Benötigte Teile:
VDAI Kabel Artikelnummer 360 134 271
Lötkolben, Lötzinn, Schrumpfschlauch
VDAI-Buchse
•
Stecken Sie das 25 pol. Ende des Kabels an den PC an.
Nachdem das Kabel angeschlossen wurde, ist beim nächsten Starten die VDAI Funktion
betriebsbereit

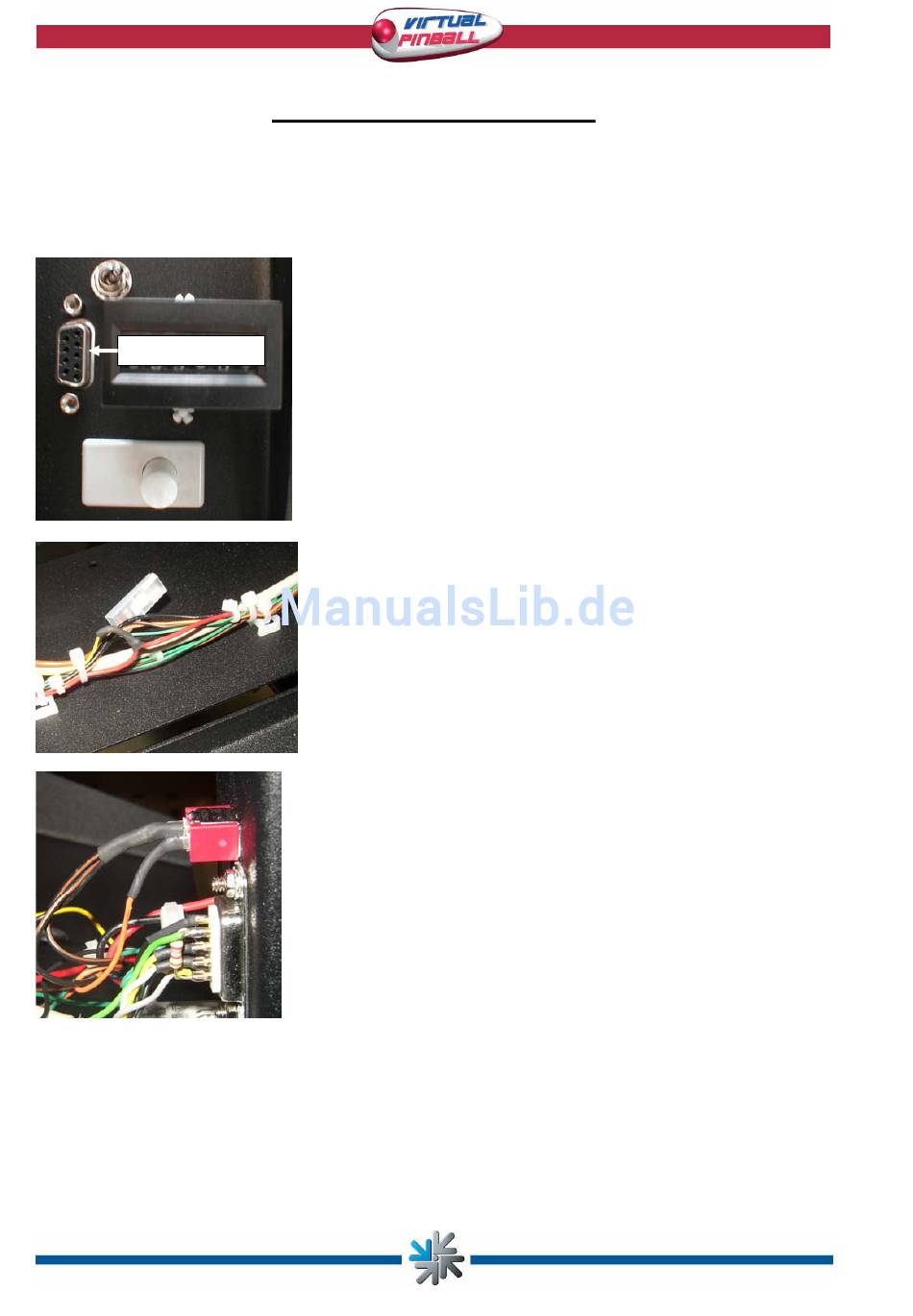

Einbau eines VDAI Kabels

Der Einbau des VDAI Kabels erfolgt im Kassenbereich
neben dem Zählwerk unterhalb des Testschalters.
Stecken Sie die VDAI Buchse in die dafür vorgesehene Öffnung und
befestigen sie diese mit zwei Sechskantschrauben.
Löten Sie das gelbe Kabel (+12V) an die Spannungsversorgung
des Zählwerkes an (rotes Kabel)
Der Schrumpfschlauch der zuvor über die Kabel angebracht wurde
wirkt als Schutz vor Kurzschlüssen.
Das braune Kabel mit den Flachstecker wird nicht benötigt und
sollte nach hinten mit den anderen Leitungen befestigt werden.
Löten Sie das schwarze Kabel (Minus) an das schwarze
Kabel am Testschalter an.
Der Schrumpfschlauch der zuvor über die Kabel angebracht wurde
wirkt als Schutz vor Kurzschlüssen.
Seite 10
