3. Installation
ACHTUNG - das Gerät darf nicht in Betrieb genommen werden, solange die Hydrau-
likpumpe nicht mit Öl befüllt und eine passende Druckluft angeschlossen wurde! Ein
Maschinenschaden könnte die Folge sein!
3.1. Wahl des Aufstellungsortes
• Der Aufstellungsort muss über eine feste und ebene Oberfläche verfügen.
• Der Boden sollte rutschfest sein, um die Gefahr für das Bedienpersonal zu minimie-
ren.
• Das Gerät darf nicht in explosionsgefährdeten Bereichen aufgestellt werden.
Beachten Sie weiters die Aufstellungshinweise unter 1.1.
3.2. Vakuumpumpe mit Öl befüllen
• Stecken Sie ggf. das Netzkabel vom Gerät ab.
• Öffnen Sie den Öleinfüllstutzen an der Seite des Gerätes.
• Füllen Sie das Ölreservoir mit dem beiligenden Hydrauliköl solange, bis 3/4 des Sicht-
glases mit Hydrauliköl bedeckt sind (ca. 0,5 Liter).
ACHTUNG - zu viel Öl ist schädlich und muss abgelassen werden! Zu wenig Öl scha-
det der Pumpe ebenfalls. Kontrollieren Sie regelmäßig den Ölfüllstand! Nach dem
ersten Vakuumvorgang sinkt der Ölstand. D.h. kontrollieren Sie zwingend nach dem
Erstbetrieb den Ölstand nochmals.
Das mitgelieferte Hydrauliköl hat die Spezifikation ISO VG68 und ist für einen Tem-
peraturbereich von +10 bis +40°C geeignet. Sollte die Umgebungstemperatur am
Aufstellungsort zwischen +5 und +10°C liegen, darf das mitgelieferte Öl nicht ver-
wendet werden. Hierzu benötigten Sie ein Hydrauliköl mit Spezifikation ISO VG32,
welches nicht im Lieferumfang enthalten ist!
• Verschließen Sie nach dem Befüllen den Öleinfüllstutzen.
• Um Hydrauliköl abzulassen muss die Gehäuserückwand entfernt werden. Das Öl wird
über die unten dargestellte Ölablassschraube abgelassen.

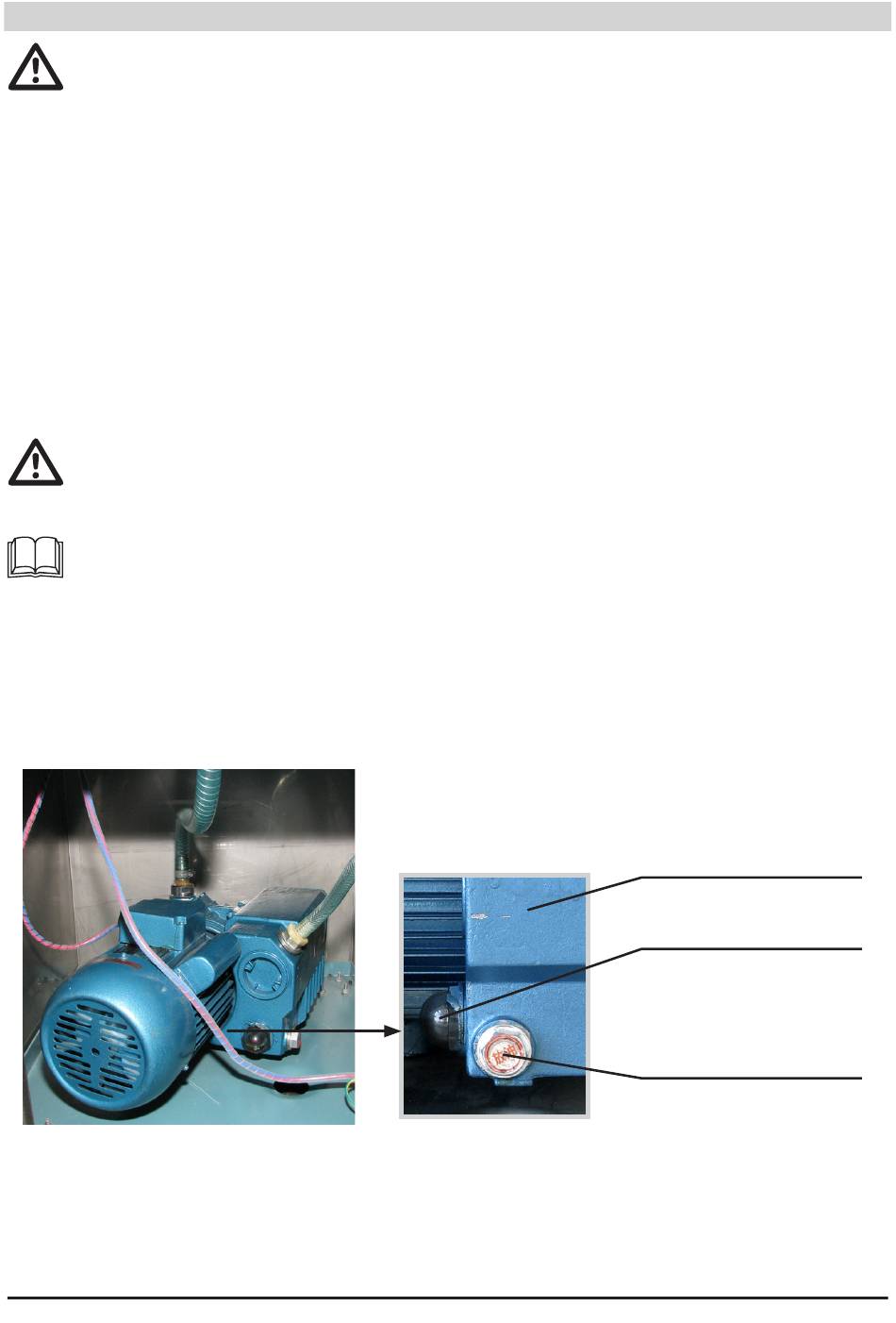

8
Vakuumpumpe
Sichtglas Ölfüllstand
korrekt=3/4 gefüllt
Ölablassschraube
Vakuumpumpe
