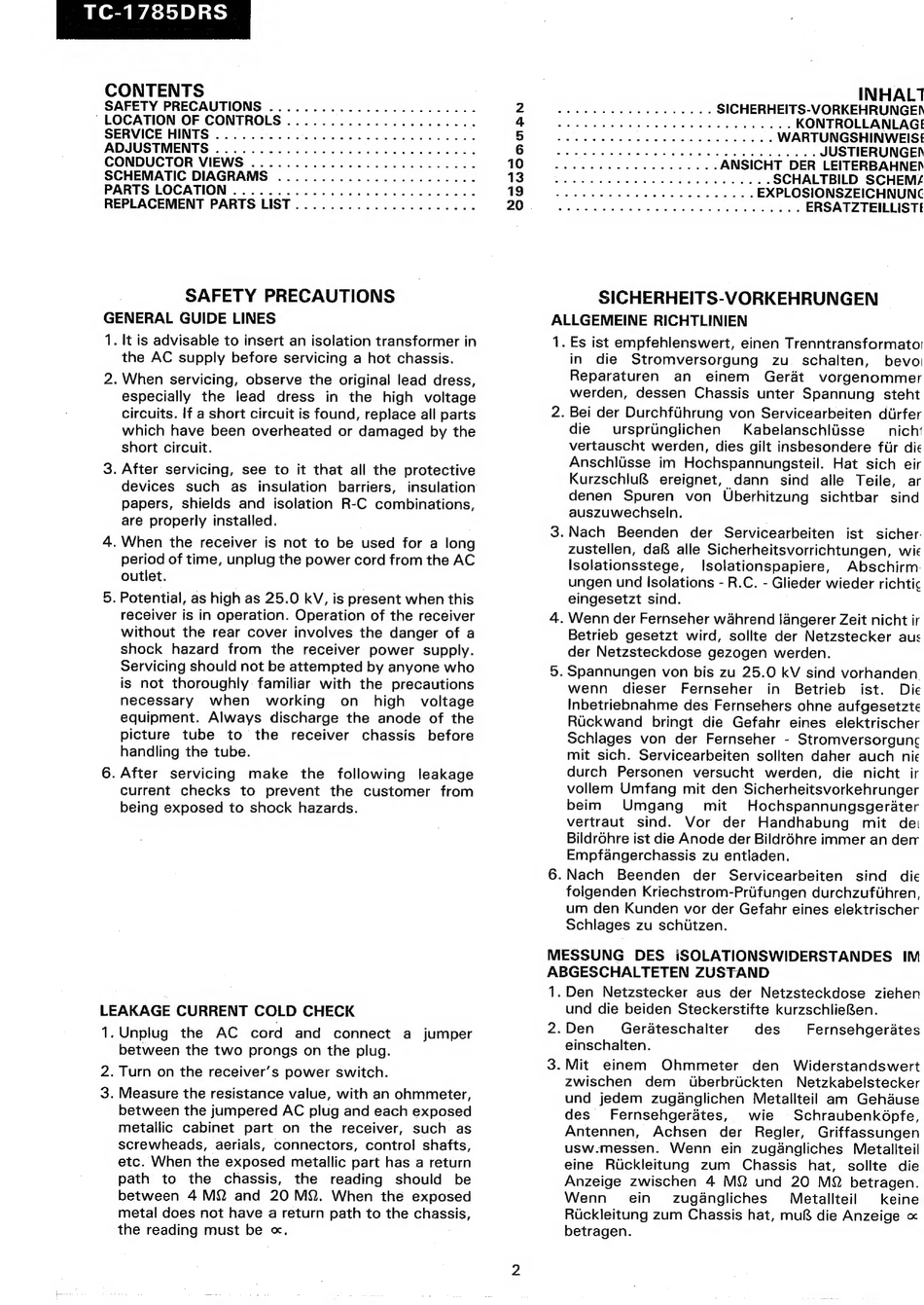

TC-1785DRS
CONTENTS
SAFETY PRECAUTIONS
...............-.....4..
' LOCATION OF CONTROLS
......................
SERVICE HINTS .... 0.0... 0.00... 0.000.
ADJUSTMENTS
...........
0... 22 eee eee eee eee
CONDUCTOR VIEWS
............-...0
00. cece
SCHEMATIC DIAGRAMS
....................005
PARTS LOCATION
................22
2.2000 eens
SAFETY PRECAUTIONS
GENERAL GUIDE LINES
1. It is advisable to insert an isolation transformer in
the AC supply before servicing a hot chassis.
2. When
servicing, observe the original lead dress,
especially
the
lead
dress
in the
high
voltage
circuits. If a short circuit is found, replace all parts
which have been overheated or damaged by the
short circuit.
3. After servicing, see to it that all the protective
devices
such
as
insulation
barriers,
insulation
papers,
shields and
isolation
R-C combinations,
are properly installed.
4. When the receiver is not to be used for a long
period of time, unplug the power cord from the AC
outlet.
5. Potential, as high as 25.0 kV, is present when this
receiver is in operation. Operation of the receiver
without the rear cover involves the danger of a
shock
hazard
from
the receiver
power
supply.
Servicing should not be attempted by anyone who
is not thoroughly
familiar with the precautions
necessary
when
working
on
high
voltage
equipment.
Always
discharge the anode
of the
tube
to
the
receiver
chassis
before
handling the tube.
6. After
servicing
make
the
following
leakage
current
checks
to prevent
the
customer
from
being exposed to shock hazards.
LEAKAGE CURRENT COLD CHECK
1. Unplug
the
AC
cord
and
connect
a jumper
between the two prongs on the plug.
2. Turn on the receiver's power switch.
3. Measure the resistance value, with an ohmmeter,
between the jumpered AC plug and each exposed
metallic
cabinet
part on
the receiver,
such
as
screwheads,
aerials, connectors,
control shafts,
etc. When the exposed metallic part has a return
path
to
the
chassis,
the
reading
should
be
between
4 MQ
and
20 MQ.
When
the exposed
metal does not have a return path to the chassis,
the reading must be «.
INHALT
jaw
aoleliaeead ones SICHERHEITS-VORKEHRUNGE)N
Bria Ge el woth artanang doe eed og evarga dec tee es KONTROLLANLAGI
adeh eed Soe S Geetertehal sce
ele ueens ahaa WARTUNGSHINWEISE
Bd Goad areat sate chit andannce ie Met rote Seca fiat AS Na
JUSTIERUNGEN
les tilarl Steeles emily, wee Delany ANSICHT
DER LEITERBAHNE)N
SALA ali feller ocastaye a ata (EHR dSE hen SCHALTBILD
SCHEMé
Sb cose WS RLGMR AE LOE Susans gardenia doedcs EXPLOSIONSZEICHNUNG
$.2e atiystetie! ethane, Wesaahiel hee Sie asesaee, sea ae
-2 ERSATZTEILLISTE
SICHERHEITS-VORKEHRUNGEN
ALLGEMEINE
RICHTLINIEN
1. Es ist empfehlenswert, einen Trenntransformato!
in
die
Stromversorgung
zu _ schalten,
bevoi
Reparaturen
an
einem
Gerat
vorgenommer
werden,
dessen
Chassis
unter Spannung
steht
2. Bei der Durchflhrung von Servicearbeiten durfer
die
ursprunglichen
Kabelanschliisse
nich'
vertauscht werden, dies gilt insbesondere fur die
Anschlisse
im Hochspannungsteil.
Hat sich eir
Kurzschlu&
ereignet, dann
sind
alle
Teile,
ar
denen
Spuren
von
Uberhitzung
sichtbar
sind
auszuwechseln.
3. Nach
Beenden
der
Servicearbeiten
ist
sicher:
zustellen, daf& alle Sicherheitsvorrichtungen,
wic
Isolationsstege,
Ilsolationspapiere,
Abschirm:
ungen und lIsolations - R.C. - Glieder wieder richtic
eingesetzt sind.
4. Wenn der Fernseher wahrend langerer Zeit nicht ir
Betrieb gesetzt wird, sollte der Netzstecker aus
der Netzsteckdose gezogen werden.
5. Spannungen von bis zu 25.0 kV sind vorhanden.
wenn
dieser
Fernseher
in
Betrieb
ist.
Die
Inbetriebnahme des Fernsehers ohne aufgesetzte
Ruckwand
bringt die Gefahr
eines
elektrischer
Schlages
von
der Fernseher
- Stromversorgunc
mit sich. Servicearbeiten
sollten daher auch
nie
durch
Personen
versucht
werden,
die nicht
ir
vollem Umfang mit den Sicherheitsvorkehrunger
beim
Umgang
mit
Hochspannungsgerater
vertraut
sind.
Vor
der
Handhabung
mit
de
Bildrohre ist die Anode der Bildréhre immer an derr
Empfangerchassis zu entladen.
6.Nach
Beenden
der
Servicearbeiten
sind
die
folgenden Kriechstrom-Priifungen durchzufthren,
um den Kunden vor der Gefahr eines elektrischer
Schlages zu schttzen.
MESSUNG
DES
iSOLATIONSWIDERSTANDES
IM
ABGESCHALTETEN
ZUSTAND
1.Den
Netzstecker
aus der Netzsteckdose
ziehen
und die beiden Steckerstifte kurzschlieRen.
2. Den
Geradteschalter
des
Fernsehgerates
einschalten.
3.Mit
einem
Ohmmeter
den
Widerstandswert
zwischen
dem
Uberbriickten
Netzkabelstecker
und jedem
zuganglichen
Metaillteil am
Gehause
des
Fernsehgeradtes,
wie
Schraubenkdépfe,
Antennen,
Achsen
der
Regler,
Griffassungen
usw.messen.
Wenn
ein zugdngliches
Metallteil
eine
Ruckleitung
zum
Chassis
hat,
sollte
die
Anzeige
zwischen
4 MQ
und
20 MQ
betragen.
Wenn
ein
zugangliches
Metallteil
keine
Ruckleitung zum Chassis hat, mu® die Anzeige «
betragen.
