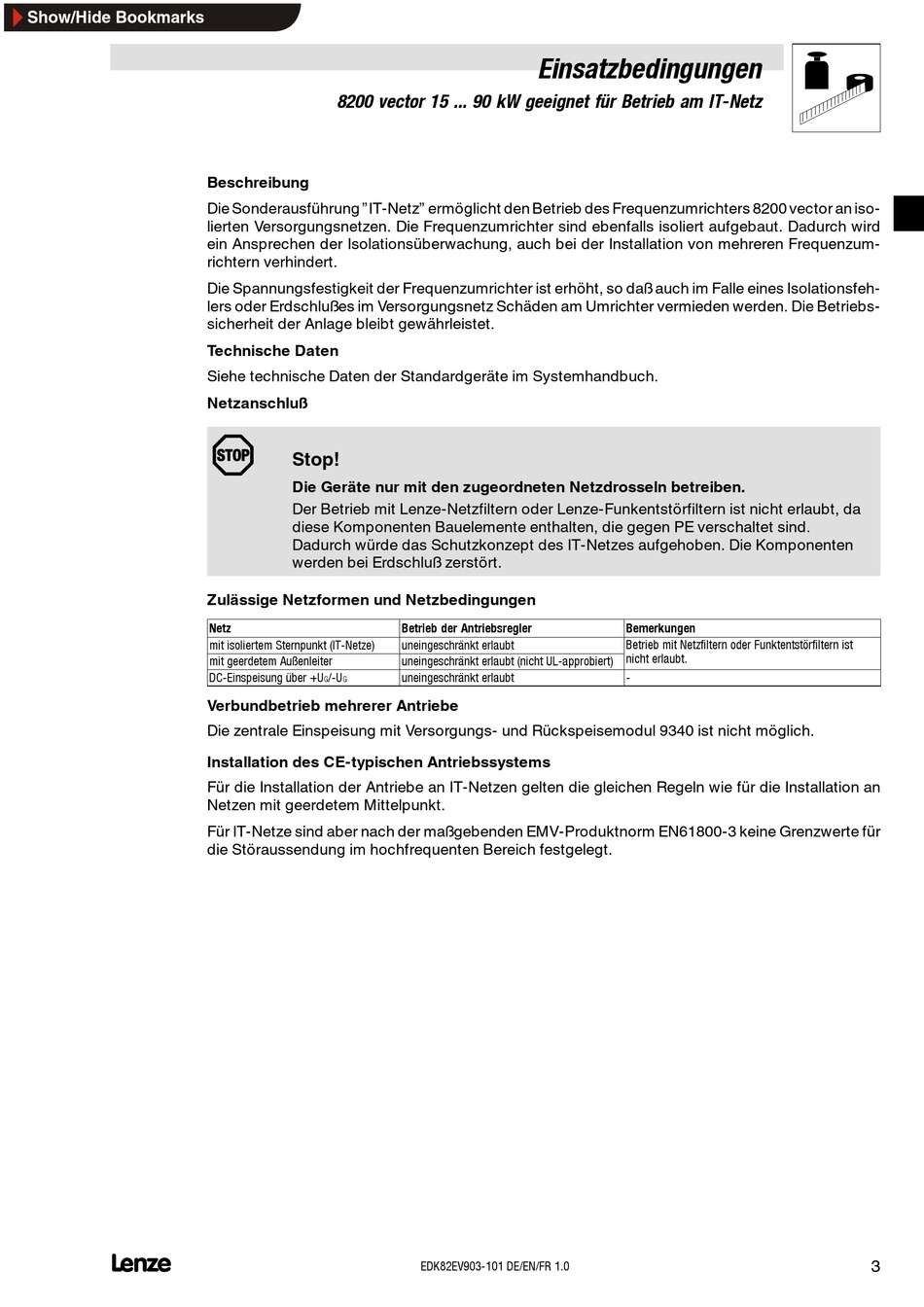

8200 vector 15 ... 90 kW geeignet für Betrieb am IT-Netz
Beschreibung
Die Sonderausführung "IT-Netz" ermöglicht den Betrieb des Frequenzumrichters 8200 vector an iso-
lierten Versorgungsnetzen. Die Frequenzumrichter sind ebenfalls isoliert aufgebaut. Dadurch wird
ein Ansprechen der Isolationsüberwachung, auch bei der Installation von mehreren Frequenzum-
richtern verhindert.
Die Spannungsfestigkeit der Frequenzumrichter ist erhöht, so daß auch im Falle eines Isolationsfeh-
lers oder Erdschlußes im Versorgungsnetz Schäden am Umrichter vermieden werden. Die Betriebs-
sicherheit der Anlage bleibt gewährleistet.
Technische Daten
Siehe technische Daten der Standardgeräte im Systemhandbuch.
Netzanschluß
Stop!
Die Geräte nur mit den zugeordneten Netzdrosseln betreiben.
Der Betrieb mit Lenze-Netzfiltern oder Lenze-Funkentstörfiltern ist nicht erlaubt, da
diese Komponenten Bauelemente enthalten, die gegen PE verschaltet sind.
Dadurch würde das Schutzkonzept des IT-Netzes aufgehoben. Die Komponenten
werden bei Erdschluß zerstört.
Zulässige Netzformen und Netzbedingungen
Netz
mit isoliertem Sternpunkt (IT-Netze)
mit geerdetem Außenleiter
DC-Einspeisung über +U /-U
G G
Verbundbetrieb mehrerer Antriebe
Die zentrale Einspeisung mit Versorgungs- und Rückspeisemodul 9340 ist nicht möglich.
Installation des CE-typischen Antriebssystems
Für die Installation der Antriebe an IT-Netzen gelten die gleichen Regeln wie für die Installation an
Netzen mit geerdetem Mittelpunkt.
Für IT-Netze sind aber nach der maßgebenden EMV-Produktnorm EN61800-3 keine Grenzwerte für
die Störaussendung im hochfrequenten Bereich festgelegt.
Einsatzbedingungen
Betrieb der Antriebsregler
uneingeschränkt erlaubt
uneingeschränkt erlaubt (nicht UL-approbiert)
uneingeschränkt erlaubt
EDK82EV903-101 DE/EN/FR 1.0
Bemerkungen
Betrieb mit Netzfiltern oder Funktentstörfiltern ist Betrieb mit Netzfiltern oder Funktentstörfiltern ist
nicht erlaubt.
-
