5

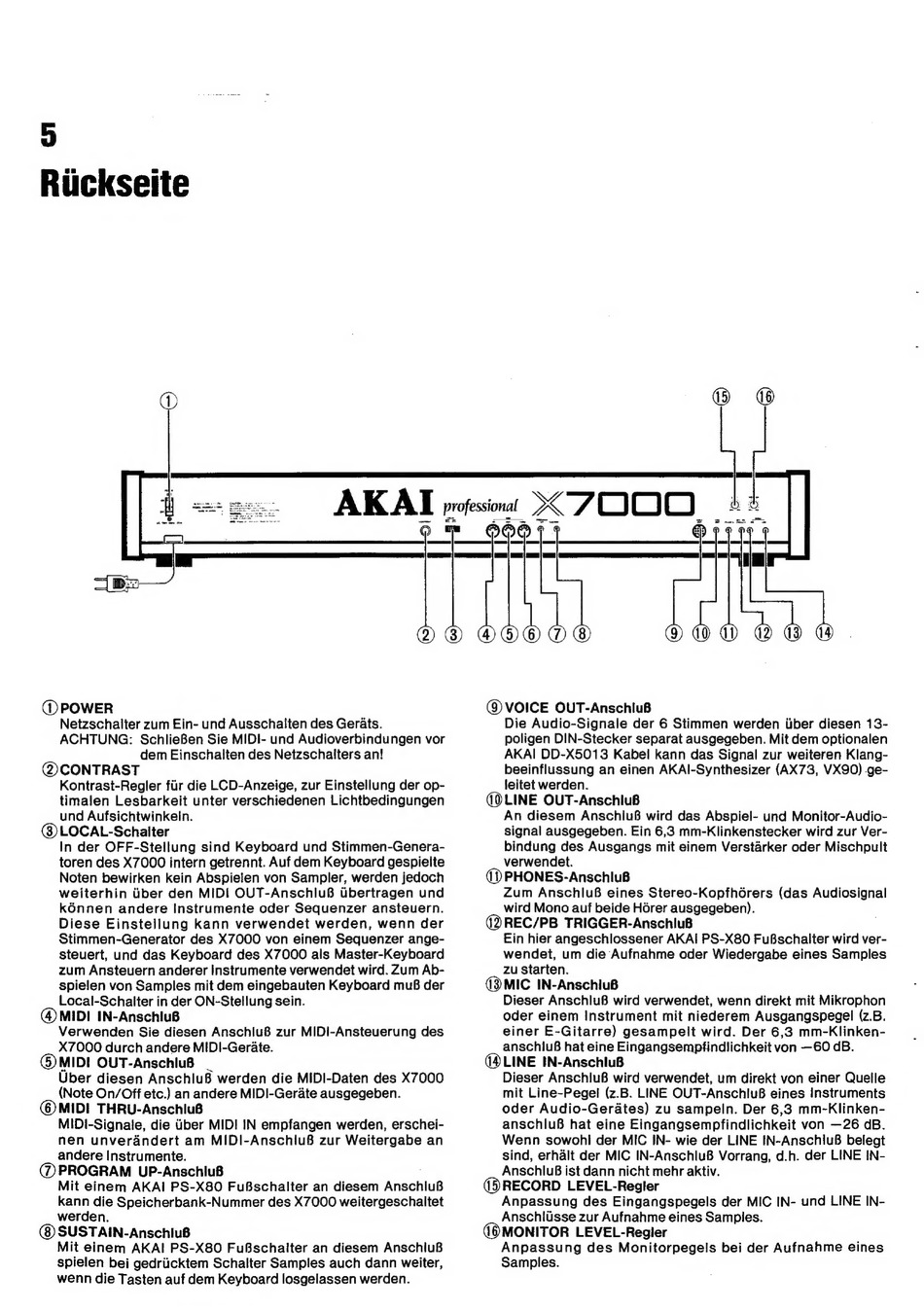

Ruckseite
@ POWER
Netzschalter zum Ein- und Ausschalten des Gerats.
ACHTUNG:
SchlieBen Sie MIDI- und Audioverbindungen vor
dem Einschalten des Netzschalters an!
(2) CONTRAST
Kontrast-Regler fiir die LCD-Anzeige, zur Einstellung der op-
timalen Lesbarkeit unter verschiedenen Lichtbedingungen
und Aufsichtwinkein.
@)LOCAL-Schalter
In der OFF-Stellung sind Keyboard und Stimmen-Genera-
toren des X7000 intern getrennt. Auf dem Keyboard gespielte
Noten bewirken kein Abspielen von Sampler, werden jedoch
weiterhin Uber den MIDI OUT-AnschluB
tbertragen und
k6nnen
andere Instrumente oder Sequenzer ansteuern.
Diese Einstellung
kann verwendet werden, wenn
der
Stimmen-Generator des X7000 von einem Sequenzer ange-
steuert, und das Keyboard des X7000 als Master-Keyboard
zum Ansteuern anderer Instrumente verwendet wird. Zum Ab-
spielen von Samples mit dem eingebauten Keyboard muB der
Local-Schalter in der ON-Stellung sein.
@ MIDI IN-AnschiuB
Verwenden Sie diesen Anschlu8 zur MIDI-Ansteuerung des
X7000 durch andere MIDI-Gerate.
@ MIDI OUT-AnschluB _
Uber diesen Anschlu8 werden die MIDI-Daten des X7000
(Note On/Off etc.) an andere MIDI-Gerate ausgegeben.
@ MID! THRU-AnschluB
MIDI-Signate, die ber MIDI IN empfangen werden, erschei-
nen unverdndert am MIDI-Anschiu8 zur Weitergabe an
andere Instrumente.
@ PROGRAM
UP-AnschluB
Mit einem AKAI PS-X80 FuBschalter an diesem AnschluB
kann die Speicherbank-Nummer des X7000 weitergeschaltet
werden.
(@ SUSTAIN-Anschlu8
Mit einem AKAI PS-X80 FuBschalter an diesem Anschlu8
spielen bei gedriicktem Schalter Samples auch dann weiter,
wenn die Tasten auf dem Keyboard losgelassen werden.
@ VOICE OUT-AnschluB
Die Audio-Signale der 6 Stimmen werden iiber diesen 13-
poligen DIN-Stecker separat ausgegeben. Mit dem optionalen
AKAI DD-X5013 Kabel kann das Signal zur weiteren Klang-
beeinflussung an einen AKAI-Synthesizer (AX73, VX90) ge-
leitet werden.
(LINE OUT-Anschiu8
An diesem AnschluB wird das Abspiel- und Monitor-Audio-
signal ausgegeben. Ein 6,3 mm-Klinkenstecker wird zur Ver-
bindung des Ausgangs mit einem Verstarker oder Mischpult
verwendet.
() PHONES-AnschluB
Zum AnschluB eines Stereo-Kopfhérers
(das Audiosignal
wird Mono auf beide Hoérer ausgegeben).
(2 REC/PB TRIGGER-AnschluB
Ein hier angeschlossener AKAI PS-X80 FuBschalter wird ver-
wendet, um die Aufnahme oder Wiedergabe eines Samples
zu Starten.
(3 MIC IN-AnschluB
Dieser Anschlu8 wird verwendet, wenn direkt mit Mikrophon
oder einem Instrument mit niederem Ausgangspegel (z.B.
einer E-Gitarre) gesampelt wird. Der 6,3 mm-Klinken-
anschluB hat eine Eingangsempfindlichkeit von —60 dB.
(LINE IN-AnschluB
Dieser Anschlu8 wird verwendet, um direkt von einer Quelle
mit Line-Pegel (z.B. LINE OUT-AnschluB eines Instruments
oder Audio-Gerates)
zu sampeln. Der 6,3 mm-Klinken-
anschluB hat eine Eingangsempfindlichkeit von —26 dB.
Wenn sowohi der MIC IN- wie der LINE IN-Anschlu8 belegt
sind, erhalt der MIC IN-AnschluB Vorrang, d.h. der LINE IN-
AnschluB ist dann nicht mehr aktiv.
(5 RECORD LEVEL-Regler
Anpassung des Eingangspegels der MIC IN- und LINE IN-
Anschiusse zur Aufnahme eines Samples.
(®MONITOR LEVEL-Regler
Anpassung
des Monitorpegels bei der Aufnahme eines
Samples.
