5.4 Ereignisdiagramm
Jetzt kann der VSM Tages-, Wochen- und Monats-Statistikdiagramme nach
unterschiedlichen Kriterien erstellen. Diese Funktion ist ähnlich wie die beim Center V2.
Siehe 4.3 Ereignisdiagramm in dieser Anleitung. Um das Ereignisdiagramm zu öffnen,
klicken Sie bitte auf das Tools (Extras)-Symbol in der Menüleiste und wählen Event Chart
(Ereignisdigarmm).
Sie müssen auf dem Computer die folgende Software installieren, um die Ereignisdiagramme
anzuzeigen. Verwenden Sie die Links auf der Software-DVD, oder klicken Sie auf die
folgenden Links, um die Software vom Microsofts Download-Center herunterzuladen.
Microsoft .NET Framework 3.5 SP1
Microsoft Chart Controls
5.5 Verbinden mit einer GV-I/O Box über das Ethernet
Früher konnte die GV-I/O Box nur direkt über Kabel mit dem VSM verbunden werden. Es gab
dadurch eine Entfernungsbeschränkung. Über das Ethernet kann jetzt die GV-I/O Box an
einer beliebigen Stelle mit einer Netzzugriffsmöglichkeit aufgestellt werden, um den
VSM-Bediener im Fall von Alarmereignissen zu warnen. Sie können bis zu neun GV-I/O
Boxen mit dem VSM verbinden, indem Sie zuerst dem VSM die GV-I/O Box hinzufügen und
dann die Ereignistypen zum Auslösen der GV-I/O Box einstellen.
Hinweis: Nur GV-I/O Boxen mit 8 oder 16 Ports können über das Ethernet mit dem VSM
verbunden werden.
Hinzufügen der GV-I/O Box zum VSM:
1.
Klicken Sie auf Configure (Einstellung) und wählen anschließend Virtual I/O
(Virtuelles E/A-Gerät).
2.
Klicken Sie die Schaltfläche Add (Hinzufügen) auf dem geöffneten Dialogfenster an.
Das folgende Dialogfenster wird geöffnet.

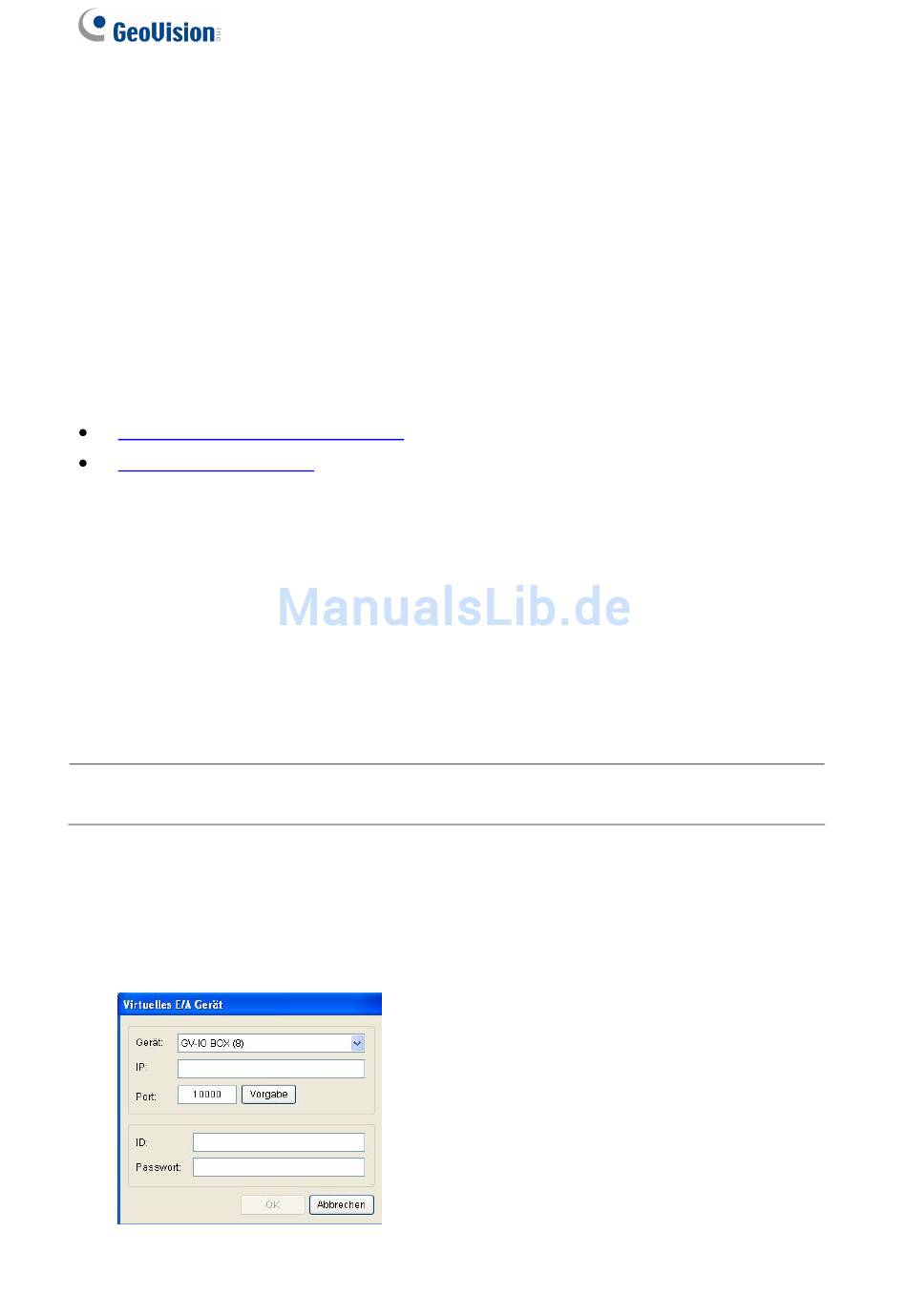

Abbildung 5-7
