Inhaltszusammenfassung für GeoVision V8400

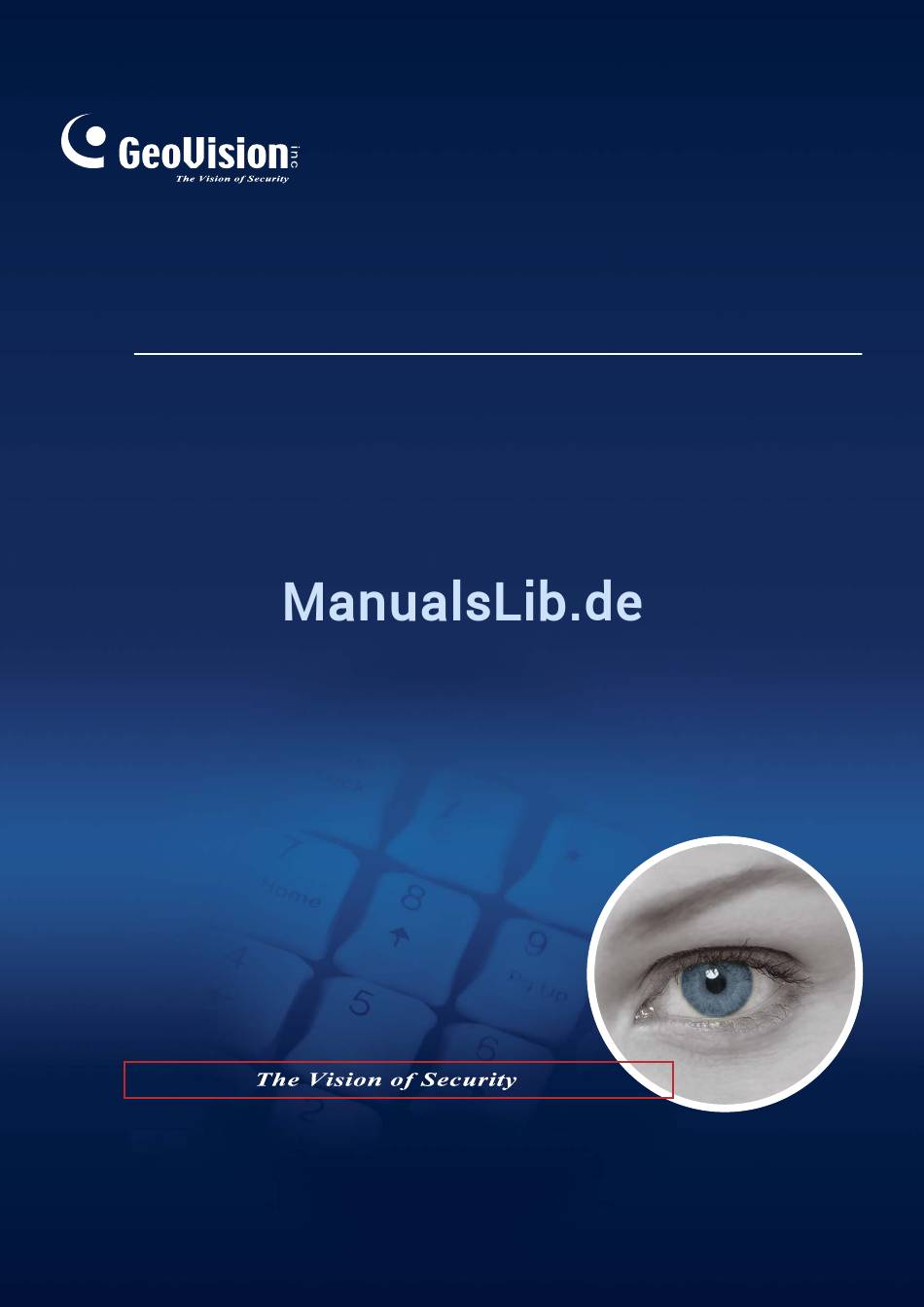

- Seite 1 Überwachungs- system Anleitung für die neuen Funktionen Anleitung für die neuen Funktionen V8.4 V8.4...
- Seite 2 Neihu District, Taipei, Taiwan Tel: +886-2-8797-8377 Fax: +886-2-8797-8335 http://www.geovision.com.tw Die in diesem Handuch erwähnten Warenzeichen wie GeoVision, das GeoVision-Logo und Produkte der GV-Serie sind Warenzeichen der GeoVision, Inc. Windows und Windows XP sind eingetragene Warenzeichen der Microsoft Corporation. Januar 2011...
-
Seite 3: Unterstützte Karten
Funktionsanleitung für das V8.4 GeoVision Überwachungssystem Willkommen bei der Funktionsanleitung für das V8.4 GeoVision Überwachungssystem. Diese Anleitung bietet einen Überblick über die Hauptfunktionen des V8.4 GV-Systems. Hier erfahren Sie auch, wie sich die Funktionen von den ähnlichen Funktionen in den früheren Versionen unterscheiden. -
Seite 4: Inhaltsverzeichnis
Inhalt 1. Neue Unterstützung und Spezifikationen .....1 Unterstützung für die 64-Bit-Windows-Version ........1 GV-Hub V2 ....................2 GV-COM V2..................... 3 GV-Tastatur V3 ..................4 Unterstützung für neue PTZ-Kameras ............. 5 Unterstützung für neue IP-Geräte............5 2. Hauptsystem ............8 Fischaugenkameraunterstützung Fischaugenkameraunterstützung............. 8 Neue und erweiterte Funktionen für IP-Geräte ONVIF- und PSIA-Kompatibilität............ - Seite 5 Erweiterte Funktionen für die PTZ-Steuerung 2.18 Schwenk- und Neige-Steuerung mit beliebigem Winkel ......44 2.19 Unterstützung für 256 Kameraadressen und voreingestellte PTZ-Punkte ................... 46 3. ViewLog..............47 Fischaugen-Ansichtsmodus..............47 Mit Lesezeichen vorgemerkte Bilder............48 Anzeigen von GPS-Koordinaten auf dem Video ........50 Codec-Optionen für das Exportieren von Videos........
- Seite 6 7. Dispatch Server .............80 Ereignisdiagramm.................. 80 8. Android Mobilapplikation ........82 Zugriff auf GV-IP-Geräte ................ 83 Zugriff auf das GV-System..............85 9. GV-GIS ..............88 Remote ViewLog ................... 88 Mitgliedereinstellungen (Subscriber Settings)........90 Öffnen einer Live-Anzeige im Fall einer Eingabeerkennung ....91...
-
Seite 7: Neue Unterstützung Und Spezifikationen
Neue Unterstützung und Spezifikationen 1. Neue Unterstützung und zifikationen 1.1 Unterstützung für die 64-Bit-Windows-Version Die GV-4008-Karte und die neulich eingeführte GV-3008-Karte unterstützen nun die 64-Bit Windows-Versionen. Die folgende Tabelle listet die Videoaufnahmekarten auf, die mit dem Windows 7 (64-Bit) und Windows Server 2008 (64-Bit) kompatibel sind. Windows-Version GV-Videoaufnahmekarte GV-600A/GV-650A/GV-800A... -
Seite 8: Gv-Hub V2

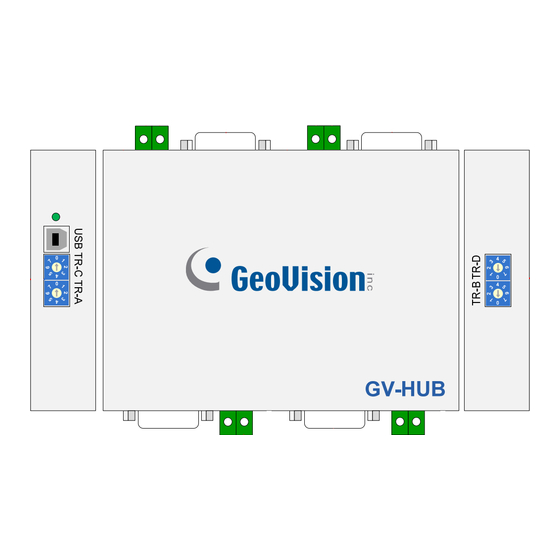

1.2 GV-Hub V2 Die neue Hardwareversion GV-Hub V2 wurde in dieser Systemversion eingeführt. Im Vergleich zum GV-Hub V1 ist der GV-Hub V2 mit vier Endwiderstandschaltern ausgestattet, um RS-485-Signale weithin aufrechtzuerhalten. Endwiderstandschalter Endwiderstandschalter Abbildung 1-1 Einzelheiten zum GV-Hub V2 finden Sie in der V8.4 Installationsanleitung auf der Surveillance Software-DVD. -
Seite 9: Gv-Com V2
Neue Unterstützung und Spezifikationen 1.3 GV-COM V2 Die neue Hardwareversion GV-COM V2 wurde in dieser Systemversion eingeführt. Im Vergleich zum GV-COM V1 ist der GV-COM V2 mit einem Endwiderstandschalter ausgestattet, um RS-485-Signale weithin aufrechtzuerhalten. Endwiderstandschalter Abbildung 1-2 Einzelheiten zum GV-COM V2 finden Sie in der V8.4 Installationsanleitung auf der Surveillance Software-DVD. -
Seite 10: Gv-Tastatur V3
1.4 GV-Tastatur V3 Die neue Hardwareversion GV-Keyboard V3 erlaubt Ihnen bis zu 32 PTZ-Kameras direkt mit der Tastatur zu verbinden. Jetzt können Sie über die GV-Tastatur V3 statt das GV-System die PTZ-Kameras einrichten und steuern. Zwei Typen von PTZ-Signalen werden unterstützt: RS-485 und RS-422. -
Seite 11: Unterstützung Für Neue Ptz-Kameras
15-CD55TW Pelco D 1.6 Unterstützung für neue IP-Geräte In V8.4 werden mehr IP-Geräte von Geovision und anderen Anbietern unterstützt: Audio: Das Zeichen " " bedeutet, dass das GV-System die Zweiwegekommunikation mit dem Gerät unterstützt. Das Zeichen " " bedeutet das Gegenteil. - Seite 12 MJPEG / H.264 GV-BL110D MJPEG / MPEG-4 / H.264 GV-BX120D MJPEG / MPEG-4 / H.264 GV-BX220D MJPEG / MPEG-4 / H.264 GeoVision GV-BX320D MJPEG / MPEG-4 / H.264 GV-FE110 MJPEG / MPEG-4 / H.264 GV-PT110D MJPEG / MPEG-4 / H.264 GV-PTZ010D MJPEG / MPEG-4 / H.264...
- Seite 13 Neue Unterstützung und Spezifikationen JPEG / MPEG-4 / H.264 IP8330 JPEG / MPEG-4 / H.264 IP8332 JPEG / MPEG-4 IZ7151 JPEG / MPEG-4 PZ7122 JPEG / MPEG-4 SD7313 JPEG / MPEG-4 SD7323 * Diese Kameras werden seit neuestem in V8.4 unterstützt, sind aber auch kompatibel mit der GV-Systemversion V8.3.2 und deren Nachfolgern.
-
Seite 14: Hauptsystem
Fischaugen-Objektiv von anderen Anbietern, das an dem Box-Modul der GV-IPCAM H.264-Kamera angebracht wird • Fischaugen-Objektiv von anderen Anbietern, das an einer beliebigen von GeoVision unterstützten IP-Kamera angebracht wird Einrichten der GV-FE110 Fischaugenkamera Wenn Sie das ganze Zimmer überwachten möchten, montieren Sie bitte die Kamera an die Decke, wobei das Fischaugen-Objektiv nach unten zeigen muss. - Seite 15 Hauptsystem 1. Klicken Sie auf dem Hauptfenster die Kameranummer an und wählen Geo Fisheye (Geo Fischaugen). 2. Um die Fischaugen-Einstellungen zu ändern, rechtsklicken Sie bitte auf das Kamerabild und wählen Fischauge Option. Sie verfügen über die folgenden Konfigurationsmöglichkeiten: Abbildung 2-2 Kamera Modus: Es stehen Ihnen vier Ansichtsmodi zur Auswahl.
- Seite 16 Fischaugen Einstellungen: Frame Rate Control (Bildratensteuerung): Sie können die Bildrate der Fischaugen-Live-Anzeige auf die hier angegebene Zahl beschränken. Wählen Sie Apply All (Auf alle anwenden), um die Einstellung der Bildratensteuerung auf alle Fischaugen-Ansichten anzuwenden. Show Original Video in Low Resolution (Originalvideo mit niedriger Auflösung anzeigen): Damit wird das Quellvideo angezeigt, wenn die Auflösung niedrig ist.
- Seite 17 Hauptsystem Wenn Sie eine MOBOTIX Hemispheric Q24-Kamera verwenden, können Sie während des Hinzufügens der Kamera verschiedene Ansichtsmodi auswählen. Nachdem das folgende Dialogfenster geöffnet wurde, wählen Sie bitte einen Ansichtsmodus aus dem Abschnitt Codec Typ aus. Abbildung 2-4 Hinweis: Bei der GV-FE110 ist die Bild-Ausrichtungsoption nur auf der Web-Schnittstelle verfügbar.
-
Seite 18: Onvif- Und Psia-Kompatibilität
2.2 ONVIF- und PSIA-Kompatibilität Das GV-System ist nun kompatibel mit allen anderen IP-Videogeräten, die den ONVIF- und PSIA-Standard verwenden. Die Spezifikationen ONVIF (Open Network Video Interface Forum) und PSIA (Physical Security Interoperability Alliance) sind globale Standards, die sicherstellen, dass Netzwerk-Videoprodukte von unterschiedlichen Herstellern miteinander kompatibel sind. So fügen Sie ONVIF- oder PSIA-kompatible IP-Geräte hinzu: 1. -
Seite 19: Öko-Modus
Hauptsystem 2.3 Öko-Modus Der Öko-Modus hilft, den benötigten Speicherplatz zur Speicherung von Videos von IP-Geräten zu reduzieren. Sobald der Öko-Modus aktiviert ist, können Sie wählen, ob nur Basisbilder aufgenommen werden sollen, wenn keine Bewegung erkannt wurde bzw. kein E/A-Gerät ausgelöst wurde. Dies kann die Dateigröße der aufgezeichneten Ereignisse wesentlich reduzieren. - Seite 20 4. Wählen Sie die Option Ökonomie Modus aktivieren, um den Öko-Modus zu aktivieren. 5. Nehmen Sie in dem Abschnitt Ekonomische Bildraten Einstellungen die Bildrateneinstellungen für das eingehende IP-Video, das mit dem Codec JPEG, MPEG oder H264 komprimiert wird, vor. So nehmen Sie die Bildrateneinstellung für das IP-Video, das mit JPEG komprimiert wird, vor: Wählen Sie JPEG.
- Seite 21 Hauptsystem die Bildrateneinstellung der E/A-Auslösung Vorrang vor der Bildrateneinstellung der Bewegungserkennung. Nur Bewegung: Wenn eine Bewegung erkannt wurde, werden Videobilder entsprechend Ihrer Wahl im Abschnitt Max. Aufnahmebildrate bei Bewegung aufgenommen. Nur E/A: Wenn E/A-Geräte ausgelöst wurden, werden Videobilder entsprechend Ihrer Wahl im Abschnitt Max. Aufnahme Bildrate des E/A kontakts aufgenommen. 7.
-
Seite 22: Anzeige Bei Bedarf
2.4 Anzeige bei Bedarf Für die Kameras, die Dual-Streaming mit unterschiedlichen Auflösungen unterstützt, wurde die Option Anzeige bei Bedarf hinzugefügt, um eine automatische Auflösungsanpassung für die Live-Anzeige zu ermöglichen. Diese Option ermöglicht eine gute Bildqualität, ohne eine hohe CPU-Auslastung zur Folge zu haben. Sie müssen die Auflösung eines Video-Streamings von der Kamera höher einstellen als die des anderen Streamings. - Seite 23 Hauptsystem Gehen Sie zu Aktivieren, wenn Bild größer als und wählen eine Auflösung aus. Wenn die Auflösung des Kamerabildes auf dem Bildschirm größer als oder gleich wie die ausgewählte Auflösung ist, wechselt das System zu dem Streaming mit der höheren Auflösung. Hinweis: Die Funktion Anzeige bei Bedarf wird bei den Funktionen Privacy Mask (Privatmaskierung), Defog (Entnebeln) und Stabilizer (Stabilisator) nicht...
- Seite 24 • Streaming mit niedrigerer Auflösung 480 x 270 < 640 x 480, 480 x 270 < 640 x 480, das Streaming mit niedrigerer Auflösung wird verwendet lower resolution streaming will be used Abbildung 2-9 Nach dem Wechsel zur 16-Kanal-Bildschirmunterteilung ist die Auflösung für jeden Kanal 480 x 270.
-
Seite 25: Kamera-Zuweisung Über Das Gv Ip-Geräte-Hilfsprogramm
Hauptsystem 2.5 Kamera-Zuweisung über das GV IP-Geräte-Hilfsprogramm Das GV IP-Geräte-Hilfsprogramm, das alle verfügbaren IP-Geräte auf dem selben LAN suchen und verwalten kann, wurde zu dem aktuellen Dialogfenster IP Gerät einstellen hinzugefügt. Diese Funktion ermöglicht es Ihnen, die verbundenen IP-Kameras zeiteffizient den Kanälen des GV-Systems zuzuweisen. - Seite 26 So weisen Sie Kanälen IP-Kameras zu: Klicken Sie bitte auf das Configure (Konfiguration)-Symbol, zeigen auf Allgemeine Einstellungen, wählen Camera / Audio Install (Kamera-/ Audio-Installation) und klicken dann auf IP Camera Install (IP-Kamera installieren). Das Dialogfenster "IP-Gerät einstellen" wird geöffnet. Wählen Sie IP Device Utility (IP-Geräte-Hilfsprogramm). Das folgende Fenster wird angezeigt.
- Seite 27 Hauptsystem Nachdem Sie die IP-Kameras ausgewählt haben, exportieren Sie die IP-Kamerazuweisungseinstellungen. A. Wählen Sie den Registerreiter mit den IP-Kamerazuweisungseinstellungen (NVR1, 2, 3,…), die Sie anwenden möchten und klicken anschließend auf das Export -Symbol auf der Symbolleiste auf dem Fenster "Dispatch Pattern [Abfertigungsschema]".
-
Seite 28: Gesichterzählung
2.6 Gesichterzählung Die Gesichterzählungsfunktion kann die Gesichter, die auf dem Bild erscheinen, zählen. Sie können ebenfalls bestimmen, ob ein Computeralarm oder ein Ausgabegerät ausgelöst werden soll, wenn ein Gesicht erkannt wurde oder wenn das System kein Gesicht erkennen konnte. Die Anzahl der erkannten Gesichter wird in dem GV-Web Report gespeichert. Der GV-Web Report kann Zählungsdaten von mehreren GV-Systemen analysieren. -
Seite 29: Einstellen Der Gesichterzählung
Hauptsystem 2.6.2 Einstellen der Gesichterzählung 1. Klicken Sie auf das Configure (Konfigurieren)-Symbol, wählen Advanced Video Analysis (Erweiterte Video-Analyse) und klicken anschließend auf Face Count Setting (Gesichterzählungseinstellung). 2. Wählen Sie die Kameras, die Sie konfigurieren möchten, und klicken anschließend auf Configure (Einstellung). Das folgende Dialogfenster wird geöffnet. Abbildung 2-15 3. - Seite 30 [Einstellung] Alarm Art Gesichterzählung: Die Gesichter werden ausgezählt. Die Zählergebnisse werden nur auf dem GV-Web Report angezeigt. Anweisungen zur Verbindung mit dem GV-Web Report finden Sie unter der folgenden Option Enable Web Report (Web Report aktivieren). Mask. Filter: Gesichter werden ermittelt, und ein Computeralarm oder ein Ausgabegerät wird dadurch ausgelöst.
- Seite 31 Hauptsystem [Option] Input I/O Trigger (E/A-Auslöser eingeben): Das System startet nur dann die Ermittelung, wenn das Eingabegerät ausgelöst wurde. Weisen Sie dem Gerät ein Eingabemodul und die Pin-Nummer zu. Zähl Ergebnisse im GV-Web Report speichern: Die Gesichterzählungsergebnisse werden in den GV-Web Report gespeichert. Wenn die Option gewählt wurde, wird das folgende Dialogfenster geöffnet.
- Seite 32 Hinweis: 1. Die Ereignisse, die unter der Bedingung Mask. Filter oder Mask. Filter (Alarm invertieren) ausgelöst wurden, werden in das System-Logbuch aufgezeichnet und können in ViewLog wiedergegeben werden. In dem System-Logbuch werden diese Ereignisse als Gesichterzählung unter der Spalte Event (Ereignis) aufgelistet. 2.
-
Seite 33: Erweiterte Einzelkamera-Verfolgung
Hauptsystem Erweiterte Einzelkamera-Verfolgung Die erweiterte Einzelkamera-Verfolgung kann mit einer einzigen PTZ-Kamera ein sich bewegendes Objekt verfolgen. Wenn sich ein Objekt innerhalb des Bereichs der Kameraansicht bewegt, verfolgt die PTZ-Kamera seine Bewegung. Wenn sich das Objekt aus dem Bereich der Kameraansicht hinaus bewegt, kehrt die PTZ-Kamera zur vorgegebenen Position zurück. -
Seite 34: Einstellen Der Einzelkamera-Verfolgung
• Für andere Kameras wählen Sie bitte Active (Aktiv) und Enable Object Tracking (Objektverfolgung aktivieren). Geben Sie den Com Port, die Baudrate und Geschwindigkeit der PTZ-Kamera an. Wenn Sie die Vorgabepunkte konfigurieren möchten, wählen Sie bitte zuerst Normal und konfigurieren dann die Vorgaben auf der PTZ-Steuerkonsole auf dem Bildschirm. - Seite 35 Hauptsystem 3. Wählen Sie Verfolgung einschalten. Das folgende Dialogfenster wird geöffnet. Abbildung 2-18 4. Geben Sie die Kameramarke und ihre Hardwareadresse an und klicken anschließend auf 5. Ziehen Sie den PT Speed -Schieberegler, um die Geschwindigkeit der PTZ-Bewegung einzustellen. Je höher der Wert ist, desto höher ist die PTZ-Bewegungsgeschwindigkeit. 6.
- Seite 36 11. Klicken Sie auf Testen. Bewegen Sie ein Objekt im Bereich der Kameraansicht. Seine Bewegung sollte verfolgt werden. Falls nicht, dann erhöhen Sie bitte den Wert der Empfindlichkeit, um die Reaktionsempfindlichkeit des Systems auf Bewegungen im Bereich der Kameraansicht zu erhöhen. Wenn Sie eine Maske eingestellt haben, dann können Sie Maske aktivieren wählen, um den Maskenbereich während des Tests anzuzeigen.
-
Seite 37: Verbesserte Erweiterte Einstellungen Zur Bewegungserkennung
Hauptsystem Verbesserte erweiterte Einstellungen zur Bewegungserkennung Jetzt erlaubt Ihnen die erweiterte Bewegungserkennung die Objektgröße zu definieren, wobei Sie die Mindestobjektgröße und die Maximalobjektgröße angeben müssen. Nur die Objekte innerhalb des Größenbereichs werden erkannt. Wenn Sie nur die Bewegung von Objekten eines bestimmten Typs erkennen möchten, dann können Sie durch Aktivieren dieser Option das System daran hindern, die Bewegungen von Objekten, an denen Sie nicht interessiert sind, zu erkennen. -
Seite 38: Schnelle Sicherung Nach Dem Zeitplan
Schnelle Sicherung nach dem Zeitplan Sie können einen Zeitplan anlegen, um regelmäßig die Konfigurationen im Hauptsystem zu sichern. Die gesicherten Einstellungen können auf dem aktuellen System wiederhergestellt oder in ein anderes GV-System importiert werden. Klicken Sie auf die Schaltfläche Zeitplan und wählen Zeitplan Center. Das folgende Dialogfenster wird geöffnet. - Seite 39 Hauptsystem Wählen Sie Active (Aktiv). Wählen Sie im Abschnitt Planungstyp einen Sicherungszeitplantyp aus. Tägl. Planung: Damit sichern Sie die Systemkonfigurationen täglich. Wöchentl. Planung: Wählen Sie aus der Dropdownliste einen Wochentag, um die Systemkonfigurationen zu sichern. Monatl. Planung: Wählen Sie aus der Dropdownliste einen Monatstag, um die Systemkonfigurationen zu sichern.
-
Seite 40: Videokomprimierung Nach Dem Zeitplan
2.10 Videokomprimierung nach dem Zeitplan Die Videokomprimierungsfunktion hilft Ihnen Speicherplatz zu sparen, indem ein Auszug aus den Basisbildern von den Aufnahmedateien erstellt wird. Nach dem Auszug bestehen die Aufnahmedateien nur noch aus Baisbildern. Dies kann die Dateigröße wesentlich reduzieren. Die Videokomprimierungsfunktion wurde zu den Optionen des Zeitplan Center hinzugefügt. Die Videokomprimierungsaktion wird in einem spezifischen wöchentlichen Zeitplan aktiviert. - Seite 41 Hauptsystem 2. Klicken Sie auf Add schedule (Planung hinzufügen). Das folgende Dialogfenster wird geöffnet. Abbildung 2-23 3. Klicken Sie einzeln die gewünschte Kamera an. Sie können ebenfalls auf Kamera klicken, um alle Kameras in der Kameraliste anzuhaken. 4. Wählen Sie Komprimierungs- Zeitplan aktivieren. 5.
- Seite 42 "Nie überschreiben" Ereignisse einfügen: Diese Option ermöglicht die Komprimierung der Videodateien, die als "nie überschreiben" gekennzeichnet wurden. 7. Klicken Sie auf Verlassen. Nach dem Abschluss der Einstellung wird das GVService-Symbol wie unten abgebildet in der Windows-Symbolleiste angezeigt. Das Programm GVService erlaubt die Videokomprimierung automatisch auszuführen, ohne das GV-System zu starten.
-
Seite 43: Anzeigen Der Komprimierten Videodateien
Hauptsystem 2.10.2 Anzeigen der komprimierten Videodateien Nach der Videokomprimierung ersetzen die komprimierten Dateien die Originaldateien. Diese werden die Videoereignisse sein, die Sie auf ViewLog sehen. Nachdem Sie eine Kamera und das Datum für die Videokomprimierung gewählt haben, werden Symbole von drei Typen in der Videoereignisliste angezeigt. -
Seite 44: Doppelkennwort Für Den Zugriff Auf Viewlog
2.11 Doppelkennwort für den Zugriff auf ViewLog Jetzt können Sie die Option Für den ViewLog-Zugang sind zwei Passwörter erforderlich wählen, damit zwei Aufsichtsperson-Kennwörter beim Zugriff auf ViewLog verlangt werden. 1. Klicken Sie auf das Configure (Konfiguration)-Symbol, wählen General Setting (Programm Einstellungen), wählen Kennwort einstellen und klicken dann auf Local Account Edit (Lokales Konto bearbeiten). -
Seite 45: Verbesserte Video-Attribute
Hauptsystem 2.12 Verbesserte Video-Attribute Jetzt sind zwei Sets Standard-Videoattribute verfügbar, wenn Sie GV-Kombi-A-Karten (GV-1008/GV-1016/GV-1120A/1240A/1480A), GV-600A, GV-650A und GV-800A verwenden. Die Option Vivid (Lebendig) ergibt farbenfreudige Videobilder mit höherer Farbsättigung, während die Option Standard hellere Videobilder mit niedrigerer Farbsättigung erzeugt. So wählen Sie die Standard-Attribute: Klicken Sie auf das Configure (Konfigurieren)-Symbol, zeigen auf A/V Setting (A/V Einstellung), wählen Video Attributes (Video-Attribute) und klicken dann auf Default Value (Vorgabewert). -
Seite 46: Audioaufnahme Rund-Um-Die-Uhr
2.13 Audioaufnahme rund-um-die-Uhr Früher wurde die Aufnahme gestoppt, wenn innerhalb von 30 Sekunden kein Ton erkannt wurde. Jetzt können Sie die Rund-um-die-Uhr-Audioaufnahme aktivieren, um Töne kontinuierlich aufzunehmen. Die Audioaufnahme wird alle 5 Minuten gespeichert. So aktivieren Sie die Funktion: Klicken Sie auf das Configure (Konfigurieren)-Symbol, zeigen auf General Setting (Programm Einstellungen), wählen Kamera / Audio Installation und klicken dann auf Kamera / Audio Installation. -
Seite 47: Manipulationsalarm-Ereignisse Im Systemlogbuch
Hauptsystem 2.14 Manipulationsalarm-Ereignisse im Systemlogbuch Wenn der Manipulationsalarm an der verbundenen GV-IPCAM H.264, GV-Fisheye Camera (GV-Fischaugenkamera) oder am GV-Video Server ausgelöst wurde, werden die Ereignisse nun in das Systemlogbuch eingetragen. Um das Systemlogbuch anzuzeigen, klicken Sie bitte auf das ViewLog-Symbol und wählen anschließend System Log (Systemlogbuch). -
Seite 48: Verbesserte Unterstützung Für Die Gv-Ip Speed Dome
2.15 Verbesserte Unterstützung für die GV-IP Speed Dome Jetzt unterstützt die GV-IP Speed Dome auch die Funktionen Object Tracking (Objektverfolgung) und Zoom in Object (Objekt heranzoomen). Anweisungen zum Einstellen der Funktionen "Objektverfolgung" und "Objekt heranzoomen" finden Sie im Abschnitt Objektverfolgung und -vergrößerung in Kapitel 3 der DVR-Bedienungsanleitung auf der Surveillance System Software-DVD. -
Seite 49: Bestand- Und Inventur-Kontrolle Auf Pos-Geräten
Hauptsystem 2.17 Bestand- und Inventur-Kontrolle auf POS-Geräten Früher wurden zwei identische Elemente als ein Eintrag aufgezeichnet, wenn eine Quittung keine Quittungsnummer und keinen Titel hatte. Jetzt können Sie entscheiden, ob solche Elemente als separate Einträge aufgezeichnet werden sollen, indem Sie Stock and inventory control wählen. -
Seite 50: Schwenk- Und Neige-Steuerung Mit Beliebigem Winkel
2.18 Schwenk- und Neige-Steuerung mit beliebigem Winkel Früher hat das GV-System die Steuerung von PTZ-Kameras nur in vier Richtungen unterstützt, nämlich nach oben, nach unten, nach links oder nach rechts. Jetzt erlaubt Ihnen das GV-System die PTZ-Kameras bis zu einem beliebigen Winkel zu schwenken oder zu neigen, um eine beliebige Stelle innerhalb des sichtbaren Bereichs zu betrachten. - Seite 51 COP (15-CD55TW) Pelco D √ COP (15-CD55W) Pelco D √ Dynahawk (Zh701) √ Dynacolor Dome √ D-max Dome √ GeoVision (GV-IP Speed Dome) √ JVC (S655 / TK-C686E / TK-S576B) √ Lilin (PIH-7625) √ Lilin PIH √ Lilin (PIH-820) √...
-
Seite 52: Unterstützung Für 256 Kameraadressen Und Voreingestellte Ptz-Punkte
2.19 Unterstützung für 256 Kameraadressen und voreingestellte PTZ-Punkte Jetzt unterstützt das GV-System bis zu 256 PTZ-Kameraadressen (von 0 bis 255) und voreingestellte PTZ-Punkte (von 1 bis 256), während die ältere Version nur 64 Adressen und voreingestellte PTZ-Punkte unterstützt. Abbildung 2-32 Hinweis: Die unterstützte Anzahl von Kameraadressen und voreingestellten PTZ-Punkten unterliegt der Kapazität einer PTZ-Kamera. -
Seite 53: Viewlog
ViewLog 3. ViewLog Dieses Kapitel beschreibt die neuen Funktionen und Verbesserungen des ViewLog. 3.1 Fischaugen-Ansichtsmodus Sie können nun die mit Fischaugenkameras aufgezeichneten Ereignisse im Fischaugen-Ansichtsmodus betrachten. Klicken Sie bitte auf die Schaltfläche View Mode (Ansichtsmodus) und wählen Single View (Ein-Bild-Ansicht), um in den Fischaugen-Ansichtsmodus zu wechseln. Klicken Sie auf Geo Fisheye (Geo Fischaugen), um einen der Fischaugen-Ansichtsmodi auszuwählen: Fisheye (Fischaugen): Quad view (Vier-Bilder-Ansicht): Aus vier PTZ-Ansichten... -
Seite 54: Mit Lesezeichen Vorgemerkte Bilder
3.2 Mit Lesezeichen vorgemerkte Bilder Jetzt können Sie auch ein Lesezeichen für ein Videobild anlegen. Dann können Sie schnell auf das vorgemerkte Bild zugreifen bzw. die Videowiedergabe ab dem vorgemerkten Bild fortsetzen. 3.2.1 Anlegen eines Lesezeichens Klicken Sie auf die Schaltfläche Pause, wenn das Bild, für das Sie ein Lesezeichen anlegen möchten, angezeigt wird. -
Seite 55: Anzeigen Eines Lesezeichen
ViewLog 3.2.2 Anzeigen eines Lesezeichen Klicken Sie auf die Schaltfläche Advanced (Erweitert) und wählen Vormerken. Das Lesezeichenfenster wird angezeigt. Abbildung 3-2 Wählen Sie aus der Kamera-Dropdownliste eine gewünschte Kamera aus, um die zugehörigen Lesezeichen anzuzeigen. Sie können ebenfalls All (Alle) wählen, um alle Lesezeichen anzuzeigen. -
Seite 56: Anzeigen Von Gps-Koordinaten Auf Dem Video
3.3 Anzeigen von GPS-Koordinaten auf dem Video Jetzt können Sie GPS-Koordinaten auf den Bildern anzeigen lassen, wenn Sie die Videoereignisse, die mit GPS-Wegestrecken aufgezeichnet wurden, wiedergeben. Klicken Sie auf die Schaltfläche Setting (Einstellungen), wählen den Registerreiter Anzeige, wählen GPS Positionen anzeigen und klicken anschließend auf OK. Abbildung 3-3 Geben Sie ein Videoereignis mit GPS-Wegestrecken wieder. -
Seite 57: Codec-Optionen Für Das Exportieren Von Videos
Abbildung 3-5 Es gibt zwei Codec-Optionen: GV-Mpeg4: Dieser Codec wird von GeoVision erstellt. Er bietet im Vergleich zu anderen Codecs eine bessere Bildqualität, höhere Bildraten und eine kleinere Dateigröße an. Wenn Sie diesen Codec wählen, können die exportierten Dateien nur auf einem Computer, auf dem das GV-System bzw. -
Seite 58: Zugriff Auf Die Entnebelungs- Und Stabilisierungseffekte
3.5 Zugriff auf die Entnebelungs- und Stabilisierungseffekte Jetzt können Sie die Entnebelungs- und Stabilisierungseffekte bei jeder Kameraaufzeichnung aktivieren, wenn Sie den AVP-Dongle an das GV-System angeschlossen haben. Früher konnten Sie nur dann die zwei Effekte anwenden, wenn diese Effekte vor dem Aufzeichnen des Videos aktiviert wurden. -
Seite 59: Erweiterte Ereignissuche
ViewLog 3.6 Erweiterte Ereignissuche Die Ereignissuchmethode wurde erweitert, damit Sie Videos auch nach Ereignistypen oder POS-Elementen suchen können. Ferner können Sie bestimmen, welche Informationen in Videoereignisliste angezeigt werden oder ob die Daten eines POS-Gerätes überhaupt angezeigt werden. Früher muss ten Sie auf das Advanced (Erweitert) -Symbol klicken und die Option Timeline Search (Timeline-Suche) wählen, um Ereignisse mit Hilfe der Zeitleiste zu suchen. - Seite 60 Abbildung 3-9 • Ereignis-Zeit: Nur die Videoereignisse werden aufgelistet. • Event + Total Frame (Ereignis + Gesamtbildanzahl): Die Videoereignisse und ihre Gesamtbildanzahl werden aufgelistet. • Event + Total Time (Ereignis + Gesamtzeitlänge): Die Videoereignisse und ihre Gesamtzeitlänge werden aufgelistet. • Event + Total Size (Ereignis + Gesamtgröße): Die Videoereignisse und ihre Gesamtdateigröße werden aufgelistet.
- Seite 61 ViewLog • Audio Informationen anzeigen: Die Audioinformationen jeder Kamera werden unter der Zeitleiste angezeigt. • Display MDB Information: Klicken Sie auf den Pfeil auf der rechten Seite, um Überwachungstabelle oder POS Tabelle auszuwählen. Die Überwachungstabelle zeigt die Videoereignisse der im MDB-Filter ausgewählten Typen, während die Kassentabelle die im MDB-Filter angegebenen POS-Elemente anzeigt.
-
Seite 62: Center V2
4. Center V2 Dieses Kapitel beschreibt die neuen Funktionen und Verbesserungen von Center V2. 4.1 QView für die Kanalanzeige auf einem anderen Monitor Die Funktion QView wurde dem Center V2 hinzugefügt, um einen ausgewählten Kanal auf einem anderen Monitor anzuzeigen. Stellen Sie bitte vor dem Starten dieser Funktion sicher, dass der Center V2-Computer richtig mit mehreren Monitoren verbunden und entsprechend eingestellt wurde. -
Seite 63: Empfang Von Kartennummern Vom Dvr
Center V2 4.2 Empfang von Kartennummern vom DVR Die Zugriffsteuerungsapplikation vom GV-Wiegand-Aufnahmegerät ist nun weiter in das Center V2 integriert. Das Center V2 kann nicht nur die Live-Bilder von Karteninhabern beim Zugriff auf einen Kartenleser anzeigen, sondern auch die Kartennummern vom GV-System empfangen. - Seite 64 Wählen Sie die Option CenterV2 benachrichtigen wenn Wiegang Ereignisse auftreten. Klicken Sie auf OK. Die Zugriffsteuerungsapplikation vom GV-Weigand-Aufnahmegerät sendet über das GV-System die Kartennummern an das Center V2, wenn Karteninhaber auf den Kartenleser zugegriffen haben. Abbildung 4-5...
-
Seite 65: Ereignisdiagramm
Center V2 4.3 Ereignisdiagramm Jetzt kann das Center V2 Tages-, Wochen- und Monats-Statistikdiagramme nach unterschiedlichen Kriterien erstellen. Anhand der Statistikdiagramme kann der Verwalter die Auftrittshäufigkeit verschiedener Ereignistypen, Nachrichtentypen und der Ereignisse, die bei unterschiedlichen Mitgliedern aufgetreten sind, analysieren. Sie müssen auf dem Computer die folgende Software installieren, um die Ereignisdiagramme anzuzeigen. - Seite 66 Geben Sie entweder einen Tag, eine Woche oder ein Monat zum Abfragen der Ereignisdaten an. Klicken Sie auf das Next (Weiter) -Symbol. Das folgende Dialogfenster wird geöffnet. Abbildung 4-7 Wählen Sie entweder Benutzername zum Abfragen der Ereignisse anhand der Benutzernamen der Mitglieder, Nachricht zum Abfragen der Ereignisse anhand der Nachrichtentypen oder Art zum Abfragen der Ereignisse anhand der Ereignistypen.
- Seite 67 Center V2 Wählen Sie Alle Daten auflisten, um Ereignisse aller Typen abzufragen. Oder deaktivieren Sie diese Option, um bestimmte Ereignistypen auszuwählen. Als Alternative können Sie auf Ausführen in der unteren linken Ecke des Fensters klicken, um die Einstellungen für einen zukünftigen Gebrauch zu exportieren. Abbildung 4-9 Klicken Sie auf die Schaltfläche Durchsuchen, um das Statistikdiagramm anzuzeigen.
- Seite 68 4.3.2 Ereignisdiagramm Sie können jedes Element auf dem Diagramm anklicken, um weitere Informationen anzuzeigen. Abbildung 4-10 Bedienelemente auf dem Statistikdiagramm-Fenster: Nr. Name Beschreibung Bild speichern Damit speichern Sie das Diagrammbild. Bild kopieren Damit kopieren Sie das Diagrammbild. Vorschau Damit erstellen Sie eine Druckvorschau des Diagrammbildes. Drucken Damit drucken Sie das Diagrammbild aus.
-
Seite 69: Fernwiedergabe
Center V2 4.4 Fernwiedergabe Früher konnten Sie nur die Videoereignisse, die beim Center V2 aufgezeichnet wurden, wiedergeben. Jetzt mit Hilfe der Funktion Remote Playback (Fernwiedergabe) können Sie auch über die Netzwerkverbindung die Ereignisvideos, die bei einem entfernten Mitglied aufgenommen wurden, wiedergeben. Diese Funktion ist sehr praktisch, wenn Sie die Aufnahme beim Center V2 nicht aktivieren aber die Videos für eine Bezugnahme abrufen möchten. -
Seite 70: Neue Alarmkonditionen
Wählen Sie eine Kamera aus. Geben Sie den Benutzernamen, das Kennwort und die IP-Adresse des verbundenen Mitglieds ein. Belassen Sie den Standardwert 5552, oder ändern Sie ihn entsprechend dem verwandten Port bei dem Mitglied. Wählen Sie DST Rollback (Sommerzeit-Rückstellung), wenn Sie die Ereignisvideos, die während der Sommerzeit aufgezeichnet wurden, wiedergeben möchten. -
Seite 71: Erweiterte E-Mail-Benachrichtigungen
Center V2 4.6 Erweiterte E-Mail-Benachrichtigungen Früher konnte der Center V2-Verwalter nur eine E-Mail-Adresse für jedes Mitglied für E-Mail-Benachrichtigungen einrichten. Jetzt können bis zu zwei E-Mail-Adressen für jedes Mitglied eingerichtet werden. Abbildung 4-15 Einzelheiten zu den Konditionen zum Senden von E-Mail-Benachrichtigungen finden Sie unter Benachrichtigungseinstellungen, Kapitel 1, CMS-Bedienungsanleitung auf der Surveillance System Software-DVD. -
Seite 72: Vsm (Vital Sign Monitor)
5. VSM (Vital Sign Monitor) Dieses Kapitel beschreibt die neuen Funktionen und Verbesserungen des VSM. 5.1 Verbinden mit mehreren VM-Centern Früher konnte das GV-System nur mit einem VSM-Center verbunden werden. Jetzt kann das GV-System gleichzeitig mit bis zu 5 VSM-Centern zur Zentralüberwachung verbunden werden. - Seite 73 Um die Verbindung mit dem zweiten VSM herzustellen, klicken Sie bitte auf die Schaltfläche Wenn Sie die Anmeldedaten für den eingerichteten VSM ändern möchten, klicken Sie bitte auf den gewünschten VSM auf dem Dialogfenster und klicken anschließend auf die Schaltfläche Wenn Sie den eingerichteten VSM löschen möchten, klicken Sie bitte auf den gewünschten VSM auf dem Dialogfenster und klicken anschließend auf die Schaltfläche Klicken Sie auf die Schaltfläche Connect (Verbinden), um die Verbindung mit...
-
Seite 74: Empfang Von Kartennummern Vom Dvr
5.2 Empfang von Kartennummern vom DVR Die Zugriffsteuerungsapplikation vom GV-Wiegand-Aufnahmegerät ist nun in den VSM integriert. Auf dem VSM können Sie Kartennummern vom GV-System empfangen, wenn Karteninhaber auf den Kartenleser zugegriffen haben. Kartenleser Wiegand-Eingang Kartennummern GV-Wiegand-Aufnahme GV-System Wiegand-Ausgang Zugriffsteuerung Abbildung 5-3 Klicken Sie auf das Network (Netzwerk)-Symbol auf dem Hauptfenster und wählen Connect to VSM (Verbinden mit VSM). -
Seite 75: Erweiterte E-Mail-Benachrichtigungen
Die Zugriffsteuerungsapplikation vom GV-Wiegand-Aufnahmegerät sendet über das GV-System die Kartennummern an den VSM, wenn Karteninhaber auf den Kartenleser zugegriffen haben. Abbildung 5-5 5.3 Erweiterte E-Mail-Benachrichtigungen Früher konnte der VSM-Verwalter nur eine E-Mail-Adresse für jedes Mitglied für E-Mail-Benachrichtigungen ein richten. Jetzt können bis zu zwei E-Mail-Adressen für jedes itglied eingerichtet werden. -
Seite 76: Ereignisdiagramm
5.4 Ereignisdiagramm Jetzt kann der VSM Tages-, Wochen- und Monats-Statistikdiagramme nach unterschiedlichen Kriterien erstellen. Diese Funktion ist ähnlich wie die beim Center V2. Siehe 4.3 Ereignisdiagramm in dieser Anleitung. Um das Ereignisdiagramm zu öffnen, klicken Sie bitte auf das Tools (Extras)-Symbol in der Menüleiste und wählen Event Chart (Ereignisdigarmm). - Seite 77 Geben Sie die IP address (IP-Adresse), den ID und das Password der GV-I/O Box ein. Sie können die IP-Adresse der GV-I/O Box über das GV IP Device Utility (GV IP-Geräte-Hilfsprogramm) nachschlagen. Klicken Sie auf OK. Einstellen der Ereignistypen: Klicken Sie auf Configure (Einstellung) und wählen Notification (Benachrichtigung). Das folgende Dialogfenster wird geöffnet.
-
Seite 78: Control Center
6. Control Center Dieses Kapitel beschreibt die neuen Funktionen und Verbesserungen von Control Center. 6.1 Audio-Broadcast Früher konnte der Bediener des Control Center jeweils nur mit einem Host sprechen, indem er das Microphone (Mikrofon)-Symbol auf dem Liveansichtsfenster anklickte. Jetzt kann der Bediener die Funktion Audio Broadcast verwenden, um gleichzeitig über das LAN oder sogar über das Internet mit mehreren Hosts zu sprechen. -
Seite 79: Das Audio-Broadcast-Fenster
Control Center 6.1.2 Das Audio-Broadcast-Fenster Abbildung 6-2 Bedienelemente auf dem Audio-Broadcast-Fenster: Nr. Name Beschreibung Hostname Hier wird der Hostname angezeigt. Hier wird die Host-IP-Adresse angezeigt. Status Hier wird der Verbindungsstatus des Hosts angezeigt. Damit minimieren oder vergrößern Sie das Stil ändern Audio-Broadcast-Fenster. -
Seite 80: Dual-Monitor-Unterstützung Für Das Vmd-System
6.2 Dual-Monitor-Unterstützung für das VMD-System Früher konnten Sie nur einen Monitor zum Anzeigen des VMD (Video Motion Detection; Videobewegungserkennung)-Fensters für Popup-Benachrichtigungen im Fall einer Bewegungs- bzw. Ereigniserkennung einrichten. Jetzt können Sie bis zu zwei Monitore für diese Anwendung einrichten. Hinweis: Die VMD-Funktion unterstützt keine IP-Kameras von anderen Anbietern. So konfigurieren Sie zwei Monitore, um die VMD-Fenster anzuzeigen: Klicken Sie auf die Schaltfläche Edit (Bearbeiten) und dann auf die Schaltfläche Configure (Einstellung). - Seite 81 Control Center Um die Bildschirmunterteilung für den Monitor 1 und Monitor 2 einzustellen, klicken Sie bitte die Schaltfläche Select Quad (Quad auswählen) auf dem VMD-Fenster an und wählen eine gewünschte Bildschirmunterteilung aus. Abbildung 6-4 Wenn der erste Monitor mit Popup-Kameraansichten voll belegt ist, wird die nächste Popup-Kameraansicht auf dem zweiten Monitor angezeigt.
- Seite 82 When the option is enabled (Wenn die Option aktiviert ist): Die Kamerareihenfolge in der VMD-Gruppe entscheidet die Positionen der Popup-Anzeigen auf den VMD-Fenstern. Beispiel: In der VMD-Gruppe wird die Kamera A als die dritte und die Kamera B als die fünfte gelistet.
-
Seite 83: Rtsp-Kompatibilität
Control Center 6.3 RTSP-Kompatibilität Jetzt ist das Control Center kompatibel mit allen anderen IP-Videogeräten, die den RTSP-Standard verwenden. Das RTSP (Real Time Streaming Protocol) ist ein globales Protokoll, das sicherstellt, dass Netzwerk-Videoprodukte von unterschiedlichen Herstellern miteinander kompatibel sind. So stellen Sie die Verbindung mit einer IP-Kamera, die das RTSP-Protokoll verwendet, her: Rechtsklicken Sie auf die IP Camera List (IP-Kamera-Liste) in der Hostliste und wählen anschließend Add IP Camera (IP-Kamera hinzufügen). - Seite 84 Wählen Sie das von Ihrer IP-Kamera unterstützte Protokoll aus der Dropdown-Liste "Gerät" aus. GV_HTTP_SDK_RTSP:Wählen Sie diese Option, wenn Sie GeoVision SDK verwenden. Das Protokoll RTSP verwendet einen HTTP-Port für die kontinuierliche Videonübertragung von der IP-Kamera. RTSP over HTTP: Das Protokoll RTSP verwendet einen HTTP-Port für die kontinuierliche Videoübertragung von der IP-Kamera.
-
Seite 85: Host-Suchfelder
Control Center 6.4 Host-Suchfelder Es wurden Host-Suchfelder zu der Hostliste und Gruppenliste hinzugefügt. Sie müssen bloß einige Buchstaben oder Wörter eines Hostnamens in das Suchfeld eingeben, dann werden die ersten Entsprechenden in dem Feld angezeigt. Wählen Sie den gewünschten Hostnamen und klicken anschließend auf Enter (Eingabe), um den Host in der Hostliste oder Gruppenliste zu öffnen. -
Seite 86: Dispatch Server
7. Dispatch Server Dieses Kapitel beschreibt die neuen Funktionen und Verbesserungen von Dispatch Server. 7.1 Ereignisdiagramm Der Dispatch Server kann Logbuchdaten in Form eines Linien-, Balken- oder Kreisdiagramms anzeigen. Sie müssen auf dem Computer die folgende Software installieren, um die Ereignisdiagramme anzuzeigen. - Seite 87 Dispatch Server 4. Klicken Sie auf OK, um die Daten in einem Diagramm darzustellen. Abbildung 7-2 Diese Funktion ist ähnlich wie die beim Center V2. Weitere Informationen zu den Bedienelementen auf dem Diagrammfenster finden Sie unter 4.3 Ereignisdiagramm in dieser Anleitung.
-
Seite 88: Android Mobilapplikation
8. Android Mobilapplikation Jetzt können Sie die Android Version 2.2 verwenden, um auf das GV-System und GV-IP-Geräte zuzugreifen. Laden Sie GV-AView von dem Android Market herunter. Nachdem Sie die Applikation installiert haben, folgen Sie bitte den nachstehenden Schritten, um auf ein GV-System oder GV-IP-Gerät zuzugreifen. Abbildung 8-1 Systemanforderungen für die Android Mobilapplikation: Handheld-Ansicht... -
Seite 89: Zugriff Auf Gv-Ip-Geräte
Android Mobilapplikation 8.1 Zugriff auf GV-IP-Geräte 1. Tippen Sie doppelt auf das GV-AView-Symbol auf der Hauptseite. Abbildung 8-2 2. Drücken Sie die Menütaste am Mobiltelefon und tippen anschließend auf das Add (Hinzufgügen)-Symbol . Die Anmeldeseite wird angezeigt. Abbildung 8-3 3. Geben Sie den Namen, die IP-Adresse, die Port-Nummer, den Benutzernamen und das Kennwort des GV-IP-Gerätes ein. - Seite 90 6. Tippen Sie auf das Connection (Verbindungs)-Symbol , um die Verbindung mit dem IP-Gerät herzustellen. Die Liveansicht wird angezeigt. Abbildung 8-4 7. Die folgenden Funktionsschaltflächen werden unten auf dem Bildschirm angezeigt. Snapshot (Schnappschuss) : Damit speichern Sie das vorliegende Bild in das Mobilgerät.
-
Seite 91: Zugriff Auf Das Gv-System
Android Mobilapplikation 8.2 Zugriff auf das GV-System Um über GV-AView auf das GV-System zuzugreifen, müssen Sie zuerst die JPG-Einstellung auf dem GV-System aktivieren und dann von dem Mobiltefefon aus die Verbindung mit dem GV-System herstellen. So ermöglichen Sie den Fernzugriff auf das GV-System: 1. - Seite 92 5. Tippen Sie auf das Connect (Verbindungs)-Symbol , um die Verbindung mit dem GV-System herzustellen. Es können bis zu 6 Kamera-Liveansichten auf einer Seite angezeigt werden. Um andere Kanäle anzuzeigen, verwenden Sie bitte die Bildlaufleiste unten auf dem Bildschirm. 6. Drücken Sie die Menütaste am Mobiltelefon, um die folgenden Optionen anzuzeigen:: Abbildung 8-6 Next page (Nächste Seite): Damit zeigen Sie die Kanäle auf der nächsten Seite an.
- Seite 93 Android Mobilapplikation 7. Tippen Sie doppelt auf die Live-Anzeige, um sie in der Ein-Bild-Ansicht anzuzeigen. Wenn die Kamera die PTZ-Funktionen unterstützt, dann tippen Sie bitte auf die Schaltfläche PTZ und verwenden den Touchscreen, um die Kamera zu steuern. Sie können die Richtungsschaltflächen und die Zoom/Blende-Schaltflächen verwenden, um die Kamera zu steuern.
-
Seite 94: Gv-Gis
9. GV-GIS Dieses Kapitel beschreibt die neuen Funktionen und Verbesserungen von GV-GIS. 9.1 Remote ViewLog Die Remote ViewLog-Funktion ist nun anwendbar bei mobilen Hosts. Sie können nach Belieben aufgezeichnete Videos auf den mobilen Hosts wiedergeben. Um den Fernzugriff zu ermöglichen, stellen Sie bitte sicher, dass die Funktion Remote ViewLog auf dem mobilen Host aktiviert ist. - Seite 95 GV-GIS Wählen Sie die gewünschte Kamera und das wiederzugebende Videoereignis. Abbildung 9-2 Hinweis: Falls der Player nicht erscheint, dann klicken Sie bitte auf Configure (Einstellung) in der Menüleiste, wählen System Configuration (Systemeinstellungen), klicken auf Remote ViewLog und geben den Pfad des installierten Programms Remote ViewLog an.
-
Seite 96: Mitgliedereinstellungen (Subscriber Settings)
9.2 Mitgliedereinstellungen (Subscriber Settings) Um die Liveansicht oder die Remote ViewLog-Funktion eines mobilen Hosts (auf dem GV-GIS-System oder auf der Web-Schnittstelle) zu aktivieren, brauchen Sie bei jedem Zugriff auf diese Funktionen den Benutzernamen und das Kennwort. Sie können die Mitgliedereinstellungen entsprechend konfigurieren, um sich die Arbeit zu sparen, bei jedem Aktivieren dieser Funktion den Benutzernamen und das Kennwort einzugeben. -
Seite 97: Öffnen Einer Live-Anzeige Im Fall Einer Eingabeerkennung
GV-GIS 9.3 Öffnen einer Live-Anzeige im Fall einer Eingabeerkennung Sie können das GV-GIS-System so einstellen, dass die Live-Anzeige eines mobilen Hosts automatisch geöffnet wird, sobald eine Eingabe bei dem mobilen Host ausgelöst wird. Es können gleichzeitig bis zu 4 eingabe-ausgelöstete Live-Anzeigen geöffnet werden. Klicken Sie das Account (Konto)-Symbol in der Menüleiste auf dem GV-GIS-Hauptfenster an, wählen den mobilen Host und klicken anschließend auf das...
