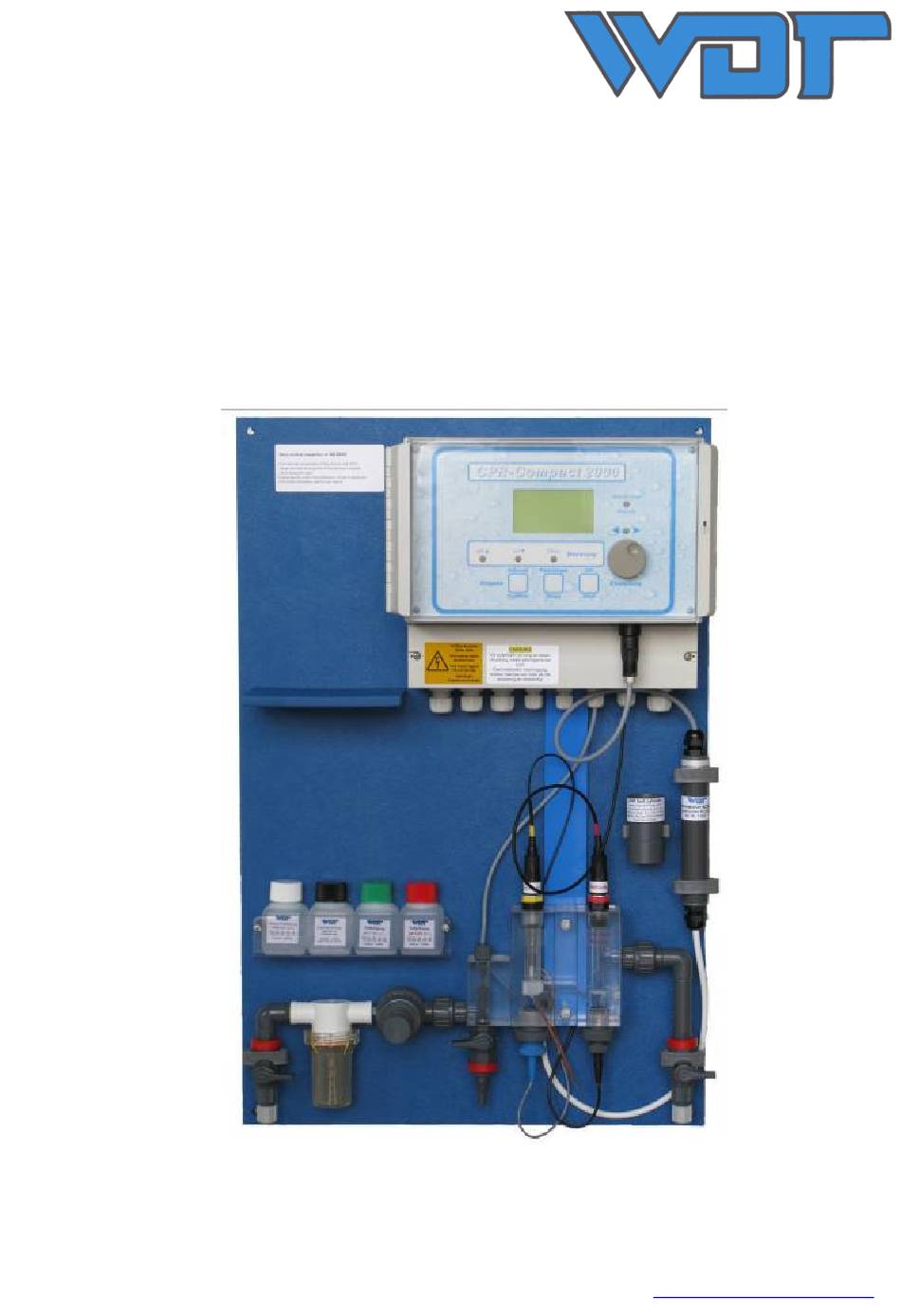

WDT PSI Rack 33U Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
WERNER Dosiertechnik
_____________________________________________________________________________________________________________________________________________________________________________
Mess-, und Regeltechnik
für öffentliche und private Pools
Mess- und Regeltechnik für freies Chlor, pH-Wert & Redoxspannung
______________________________________________________________________________________
Hettlinger Strasse 17
D 86637 Wertingen- Geratshofen
C3G.AC2000
Tel. +49 (0) 8272/ 98697-0
Fax +49 (0) 8272/ 98697-19
Technische Änderungen vorbehalten
www.werner-dosiertechnik.de
info@werner-dosiertechnik.de
Inhaltsverzeichnis
Verwandte Anleitungen für WDT PSI Rack 33U
Inhaltszusammenfassung für WDT PSI Rack 33U
- Seite 1 WERNER Dosiertechnik _____________________________________________________________________________________________________________________________________________________________________________ Mess-, und Regeltechnik für öffentliche und private Pools C3G.AC2000 Mess- und Regeltechnik für freies Chlor, pH-Wert & Redoxspannung Technische Änderungen vorbehalten ______________________________________________________________________________________ Hettlinger Strasse 17 Tel. +49 (0) 8272/ 98697-0 www.werner-dosiertechnik.de D 86637 Wertingen- Geratshofen Fax +49 (0) 8272/ 98697-19 info@werner-dosiertechnik.de...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 2 von 20 Inhaltsverzeichnis Seite Gerätebeschreibung Die Messwasserarmatur Messwasser – Durchflussregelung Messzellenblock Messtechnik Freies Chlor pH – Wert Redoxspannung Prüf- und Reinigungschemikalien Der PID- Regler AC- 2000 Allgemeine Bedienregeln Parameter einstellen 3.2.1 pH- Regelung 3.2.2 Chlor- Regelung 3.2.3... -
Seite 3: Gerätebeschreibung
Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 3 von 20 Gerätebeschreibung Mit der Darstellung der Hygienehilfsparameter freies Chlor, pH-Wert und Redoxspannung wird ein sicheres Bild vom Hygienezustand des Schwimmbadwassers gegeben. Mit dem Schwimmbad – Mess- und Regelgerät CPR-Compact Typ C3G.AC2000 werden entsprechend der DIN 19643 die Wasserhygieneparameter gemessen, sowie Dosiergeräte für Chlor und Korrekturchemikalien für den pH-Wert angesteuert. -
Seite 4: Die Messwasserarmatur
Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 4 von 20 Die Messwasserarmatur Die Messwasserarmatur besteht aus Messwasseranschluss mit Kugelhahn DN 6 (1) Probeentnahmehahn (2) Feinfilter (3) Durchflussregelung (5) Messzellenblock (11) Messwasser – Durchflussregelung Die Chlormessung ist abhängig vom Messwasserdurchfluss, der deshalb sehr konstant gehalten werden muss. -
Seite 5: Ph-Wert
Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 5 von 20 Die Arbeitselektrode (8) besteht aus einer großflächigen Goldronde (8a), die von unten in die Messzelle (11) eingeschraubt wird, Glaskügelchen, die durch das einströmende Messwasser auf der Elektrodenoberfläche bewegt werden, halten diese sauber. Die Gegenelektrode (9) aus Edelstahl wird von vorn in die Messzelle eingeschraubt. -
Seite 6: Der Pid-Regler Ac2000
Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 6 von 20 Der PID-Regler AC2000 3.1 Allgemeine Bedienregeln Das Gerät wird mit den drei Tastern für „Eingabe“ und dem Drehknopf für „Einstellung“ bedient. Taster „Abbruch / Funktion“: Wechseln der Betriebsart von „Messen und Regeln“ auf „Einstellen der Parameter“... -
Seite 7: Parameter Einstellen
Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 7 von 20 3.2 Parameter einstellen (beschriebene Werte sind Werkseinstellung) Zum Einstellen der Parameter für die Regelung wechselt man durch Drücken der Taste „Funktion“. Im Display wird jetzt eine Übersicht der einstellbaren Funktionen mit einem Markierungsbalken angezeigt. Kalibrierungen... -
Seite 8: Ph-Regelung
Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 8 von 20 Der eingestellte Parameter erscheint nun im Display und Sie können den Wert mit dem Drehknopf verändern. Durch Drücken der OK/ Start – Taste wird der geänderte Wert gespeichert. Durch erneutes Drücken der Funktion – Taste gelangen Sie wieder in die Betriebsart Messen / Regeln und die Istwerte werden angezeigt. -
Seite 9: Chlor- Regelung
Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 9 von 20 Je nach gewählter Ausgangskonfiguration werden die max. Hubfrequenz bei „Freq“ oder die Periodendauer bei „Puls“, die Dosierzeitbegrenzung bei „Freq“ , „Puls“ und „2P“ sowie min. max. Dosierung in % abgefragt. Dosierzeitbegrenzung Die Zeitlimit Dosierung ist die Zeit, in der der Sollwert erreicht sein muss! Diese kann von 0-250 Minuten eingestellt werden. -
Seite 10: Redoxspannung
Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 10 von 20 Je nach gewählter Ausgangskonfiguration werden die max. Hubfrequenz bei „Freq“, die Periodendauer bei „Puls“ oder die maximale Öffnung für ein „3P-Ventil“, die Dosierzeitbegrenzung bei „Freq“, „Puls“ und „3P- Ventil“ sowie die min. und max. Dosierleistung in % abgefragt. Die geregelte Ansteuerung eines motorbetriebenen Chlorgasventiles mit Auf- und Zu-Funktion kann nur funktionieren, wenn das Chlorgasventil über einen Rückmeldekontakt verfügt. -
Seite 11: Uhrzeit
Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 11 von 20 3.2.4 Uhrzeit Die integrierte Uhr des Reglers wird unter dem Menüpunkt Uhrzeit eingestellt. Nach dem Auswählen mit dem Rollbalken und der OK / Start – Taste werden nacheinander die Minuten und dann die Stunden eingestellt. -
Seite 12: Kalibrierungen
Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 12 von 20 Kalibrierungen Unter dem Menüpunkt Kalibrierungen befindet sich mehrere Kalibrierungen: Untermenü zur Kalibrierung bzw. zum Test von Messketten und pH justieren Motorventilen (falls vorhanden). pH Meßkette Cl-Meßzelle Die Gewünschte Kalibrierung wird wieder mit dem Rollbalken Redox-Test und der OK / Start –... -
Seite 13: Kalibrierung Der Chlormessung
Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 13 von 20 3.3.2 Kalibrierung der Chlormessung Beim Kalibrieren der Chlormessung ist zu beachten: Möglichst nur morgens vor Betriebsbeginn kalibrieren Nur bei Abweichungen ≥ 0,1-0,2 mg/l kalibrieren (Anzeige zu DPD1 Messung) Bei niedrigen Chlorkonzentrationen können mit DPD Fehler bis 0,1auftreten. Bei gemessenen 0,2 mg/l ist 0,05 ein Fehler von 25%! Steigt die Chlorkonzentration wieder auf 0,6 dann kann der richtige Wert zwischen 0,45 und 0,75 liegen! Entnehmen Sie eine Wasserprobe möglichst am Messwasserkugelhahn der Messzelle und messen Sie das... -
Seite 14: Alarmspeicher
Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 14 von 20 Alarmspeicher Alle aufgetretenen Alarme werden im Alarmspeicher registriert und bleiben dort gespeichert bis sie vom Benutzer gelöscht werden. Wählen Sie den Menüpunkt Alarmspeicher an und drücken die OK / Start – Taste. Der Alarmspeicher besteht aus mehreren Seiten, die man mit dem Einstellknopf durchblättern kann. -
Seite 15: Optionen Nicht In Allen Geräten Verfügbar
Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 15 von 20 4. OPTIONEN: nicht in allen Geräten verfügbar! 4.1 Temperaturregelung Sollwert und Hysterese Der Temperatursollwert liegt in der Mitte zwischen der Ein- und der Ausschalttemperatur. Die Temperatur- differenz zwischen Ein- und Ausschaltpunkt der Heizung, die sog. Hysterese wird mit dem Parameter Hysterese eingestellt. -
Seite 16: Chlorsimulator Und Ph/Redoxtester
Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 16 von 20 4.6 Chlorsimulator und pH/Redoxtester Zur Unterstützung bei einer Fehlersuche und Überprüfung der Gerätefunktionen wurden die beiden Testgeräte Chlorsimulator und pH/ Redoxtester entwickelt. Diese sind als Zubehör erhältlich. - Seite 17 Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 17 von 20 Klemmenplan Sicherungen Si 1 bis Si 3 max. 2 Ampere...
-
Seite 18: Ersatzteilliste
Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 18 von 20 Ersatzteilliste Typ C3G.AC 2000- Gesamtbild Seite 3 Die Bezeichnung Pos. gibt die Seite und Positionsnummer des Ersatzteils an. Pos. Bezeichnung Artikel-Nr. Messwasserzulauf C3G.D/AC 6x1 mit Kugelhahn & Winkel ¼“a 12204 Filter E 300µ ¼“ komplett 12548 Filtereinsatz E300 10482... - Seite 19 Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 19 von 20 Inbetriebnahmeprotokoll CPR Compact AC 2000 Bitte beachten Sie, dass bei einem „System Reset“ alle Parameter auf die Werkseinstellung zurückgesetzt werden. Daher empfehlen wir Ihnen Ihre beckenspezifischen Parameter in diese Liste einzutragen. Nach einen „System Reset“ müssen alle Parameter dem Becken angepasst werden.
- Seite 20 Bedienungsanleitung C3G.AC2000 ab V3.3 (02/10) Seite 20 von 20 Alarmwert Cl 0.75 P-Bereich Cl 0.10 I-Zeit Tn Cl D-Zeit Tv Cl Ausgang Cl Freq Untermenü Freq max. Dosierfrequenz 6000/h min. Dosierung Zeitlimit Dosierung 90 Min Untermenü Puls IL-Zykluslänge 10 s min.
