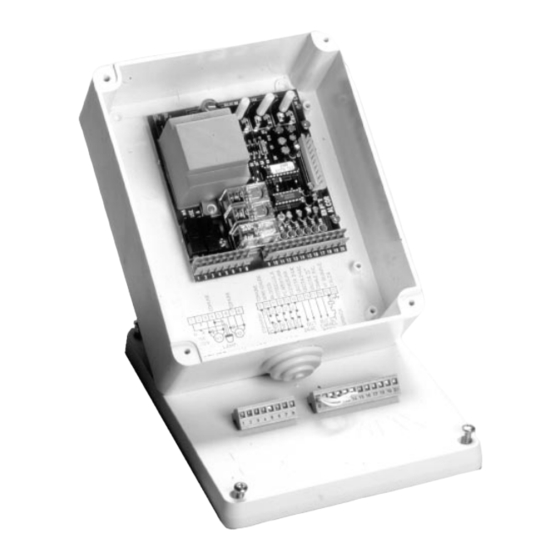

BFT Alcor Montageanleitung Und Bedienungsanleitung

BFT Alcor Montageanleitung Und Bedienungsanleitung

Motorsteuerung
Vorschau ausblenden Andere Handbücher für Alcor:

Werbung

I
F
BFT - MOTORSTEUERUNG
D
E
MONTAGE- und
BEDIENUNGSANLEITUNG
D811028 ver.01 20-06-01
ALCOR

Werbung

loading

Inhaltszusammenfassung für BFT Alcor

  • Seite 1 D811028 ver.01 20-06-01 BFT - MOTORSTEUERUNG ALCOR MONTAGE- und BEDIENUNGSANLEITUNG...
  • Seite 2: Technische Daten

    In Abb. 7 ist ein allgemeiner Schaltplan zum Anschluß abgebildet. einer Stromunterbrechung das Öffnen des Tores bewirkt! 4) LED (Abb. 3) Die Steuerung ALCOR verfügt über eine Reihe von LED's zur Selbstdiagnose, welche die Kontrolle aller Funktionen ermöglichen. Die Leuchtdioden haben folgende Funktionen: LD1 Stop - leuchtet immer - erlischt bei Stopbefehl - Not-Aus gedrückt...
