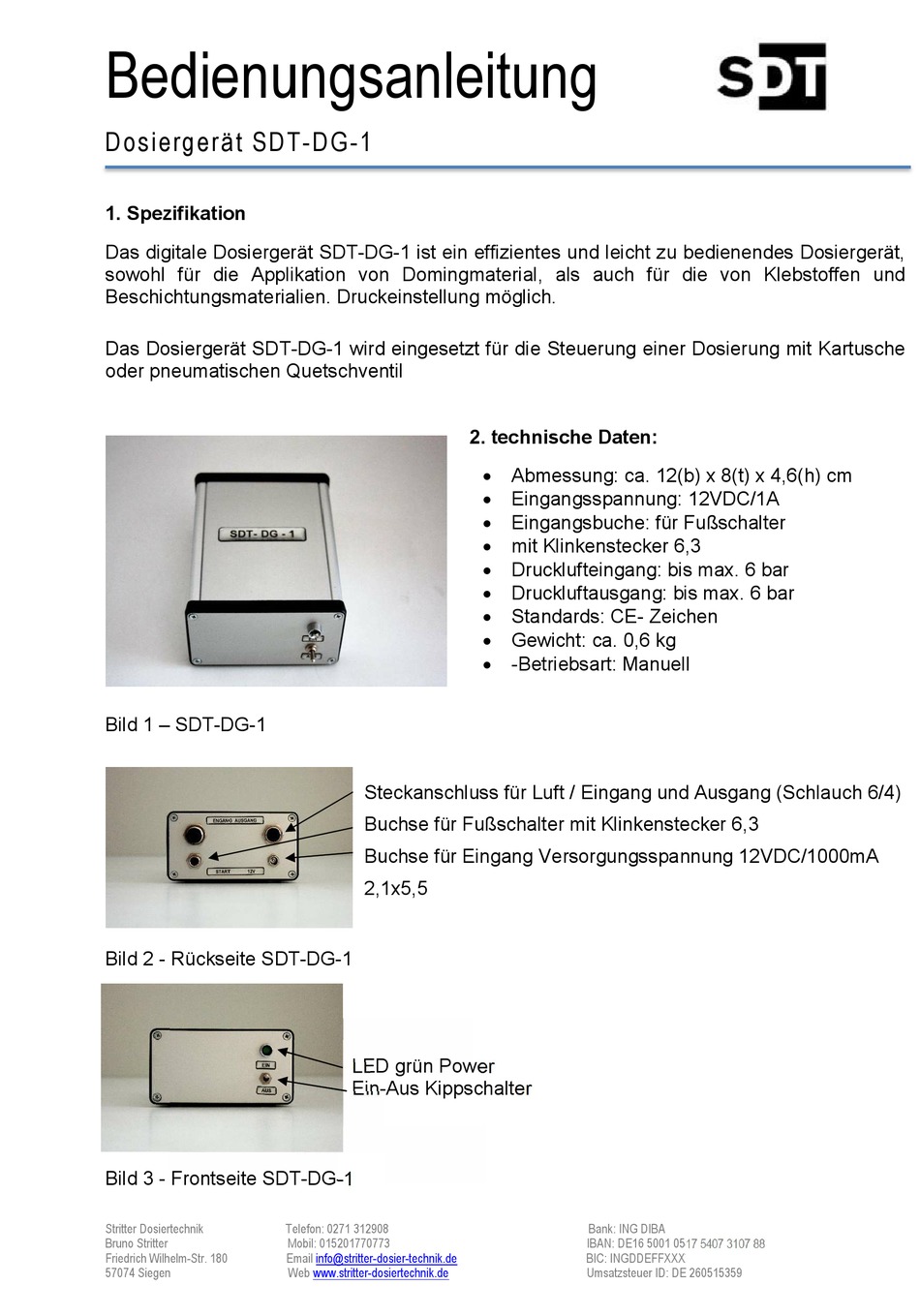

Bedienungsanleitung
Dosiergerät SDT-DG-1
1. Spezifikation
Das digitale Dosiergerät SDT-DG-1 ist ein effizientes und leicht zu bedienendes Dosiergerät,
sowohl für die Applikation von Domingmaterial, als auch für die von Klebstoffen und
Beschichtungsmaterialien. Druckeinstellung möglich.
Das Dosiergerät SDT-DG-1 wird eingesetzt für die Steuerung einer Dosierung mit Kartusche
oder pneumatischen Quetschventil
Bild 1 – SDT-DG-1
Bild 2 - Rückseite SDT-DG-1
Bild 3 - Frontseite SDT-DG-1
Stritter Dosiertechnik
Bruno Stritter
Friedrich Wilhelm-Str. 180
57074 Siegen
Steckanschluss für Luft / Eingang und Ausgang (Schlauch 6/4)
Buchse für Fußschalter mit Klinkenstecker 6,3
Buchse für Eingang Versorgungsspannung 12VDC/1000mA
2,1x5,5
LED grün Power
Ein-Aus Kippschalter
Telefon: 0271 312908
Mobil: 015201770773
Email
info@stritter-dosier-technik.de
Web
www.stritter-dosiertechnik.de
2. technische Daten:
Abmessung: ca. 12(b) x 8(t) x 4,6(h) cm
Eingangsspannung: 12VDC/1A
Eingangsbuche: für Fußschalter
mit Klinkenstecker 6,3
Drucklufteingang: bis max. 6 bar
Druckluftausgang: bis max. 6 bar
Standards: CE- Zeichen
Gewicht: ca. 0,6 kg
-Betriebsart: Manuell
Bank: ING DIBA
IBAN: DE16 5001 0517 5407 3107 88
BIC: INGDDEFFXXX
Umsatzsteuer ID: DE 260515359
Werbung
Inhaltszusammenfassung für SDT DG-1
- Seite 1 Bedienungsanleitung Dosiergerät SDT-DG-1 1. Spezifikation Das digitale Dosiergerät SDT-DG-1 ist ein effizientes und leicht zu bedienendes Dosiergerät, sowohl für die Applikation von Domingmaterial, als auch für die von Klebstoffen und Beschichtungsmaterialien. Druckeinstellung möglich. Das Dosiergerät SDT-DG-1 wird eingesetzt für die Steuerung einer Dosierung mit Kartusche oder pneumatischen Quetschventil 2.
- Seite 2 Bedienungsanleitung Dosiergerät SDT-DG-1 3. Zubehör: 1. Fußschalter 2. Netzadapter 12VDC 1A 3. Kartusche 55cc 4. Kartuschenadapter 55cc mit Schlauchklemme 3-10mm Quetsch-Fix 5. Verschluss Kartusche 6. Verschluss Luer-Lock Kartusche 7. Kolben 8. Dosiernadeln: 1,8-oliv, 1,2-grau, und 0,84-grün 9. Halterung Kartusche 55cc.
- Seite 3 Regulierung der Druckluftzufuhr in Abhängigkeit der Viskosität des Dosiermediums über den Kompressor Regulierventil. Ein-Aus-Kippschalter an der Front des Dosiergerätes SDT-DG-1 (Bild 3) auf „Ein“ stellen Durch Betätigung des Fußschalters wird der Druckluftstrom freigegeben Nach Beendigung der Dosierarbeiten ist die Druckluftzufuhr abzustellen ...
- Seite 4 Bedienungsanleitung Dosiergerät SDT-DG-1 Ein-Aus-Kippschalter an der Front des Dosiergerätes SDT-DG-1 (Bild 3) auf „Ein“ stellen. Durch Betätigung des Fußschalters wird der Druckluftstrom freigegeben Nach Beendigung der Dosierarbeiten ist die Druckluftzufuhr abzustellen. Ein-Aus-Kippschalter auf „Aus“ stellen 6. Garantieerklärung Vom Verkaufstag an wird auf das Dosiergerät SDT-DG-1 eine Bring-Inn-Garantie von 12...
