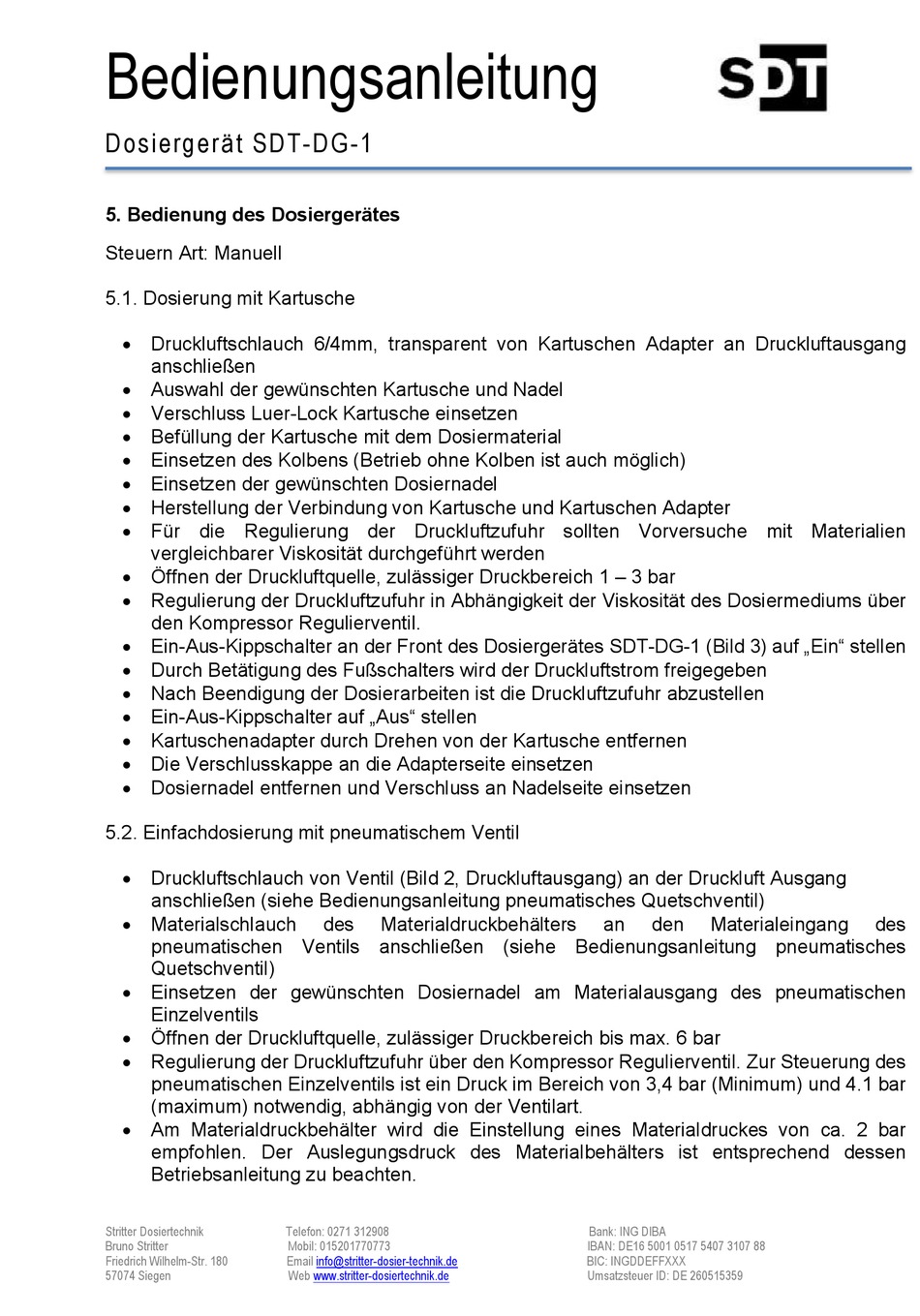

Bedienungsanleitung
Dosiergerät SDT-DG-1
5. Bedienung des Dosiergerätes
Steuern Art: Manuell
5.1. Dosierung mit Kartusche
Druckluftschlauch 6/4mm, transparent von Kartuschen Adapter an Druckluftausgang
anschließen
Auswahl der gewünschten Kartusche und Nadel
Verschluss Luer-Lock Kartusche einsetzen
Befüllung der Kartusche mit dem Dosiermaterial
Einsetzen des Kolbens (Betrieb ohne Kolben ist auch möglich)
Einsetzen der gewünschten Dosiernadel
Herstellung der Verbindung von Kartusche und Kartuschen Adapter
Für die Regulierung der Druckluftzufuhr sollten Vorversuche mit Materialien
vergleichbarer Viskosität durchgeführt werden
Öffnen der Druckluftquelle, zulässiger Druckbereich 1 – 3 bar
Regulierung der Druckluftzufuhr in Abhängigkeit der Viskosität des Dosiermediums über
den Kompressor Regulierventil.
Ein-Aus-Kippschalter an der Front des Dosiergerätes SDT-DG-1 (Bild 3) auf „Ein" stellen
Durch Betätigung des Fußschalters wird der Druckluftstrom freigegeben
Nach Beendigung der Dosierarbeiten ist die Druckluftzufuhr abzustellen
Ein-Aus-Kippschalter auf „Aus" stellen
Kartuschenadapter durch Drehen von der Kartusche entfernen
Die Verschlusskappe an die Adapterseite einsetzen
Dosiernadel entfernen und Verschluss an Nadelseite einsetzen
5.2. Einfachdosierung mit pneumatischem Ventil
Druckluftschlauch von Ventil (Bild 2, Druckluftausgang) an der Druckluft Ausgang
anschließen (siehe Bedienungsanleitung pneumatisches Quetschventil)
Materialschlauch
pneumatischen Ventils anschließen (siehe Bedienungsanleitung pneumatisches
Quetschventil)
Einsetzen der gewünschten Dosiernadel am Materialausgang des pneumatischen
Einzelventils
Öffnen der Druckluftquelle, zulässiger Druckbereich bis max. 6 bar
Regulierung der Druckluftzufuhr über den Kompressor Regulierventil. Zur Steuerung des
pneumatischen Einzelventils ist ein Druck im Bereich von 3,4 bar (Minimum) und 4.1 bar
(maximum) notwendig, abhängig von der Ventilart.
Am Materialdruckbehälter wird die Einstellung eines Materialdruckes von ca. 2 bar
empfohlen. Der Auslegungsdruck des Materialbehälters ist entsprechend dessen
Betriebsanleitung zu beachten.
Stritter Dosiertechnik
Bruno Stritter
Friedrich Wilhelm-Str. 180
57074 Siegen
des
Materialdruckbehälters
Telefon: 0271 312908
Mobil: 015201770773
Email
info@stritter-dosier-technik.de
Web
www.stritter-dosiertechnik.de
an
den
Materialeingang
