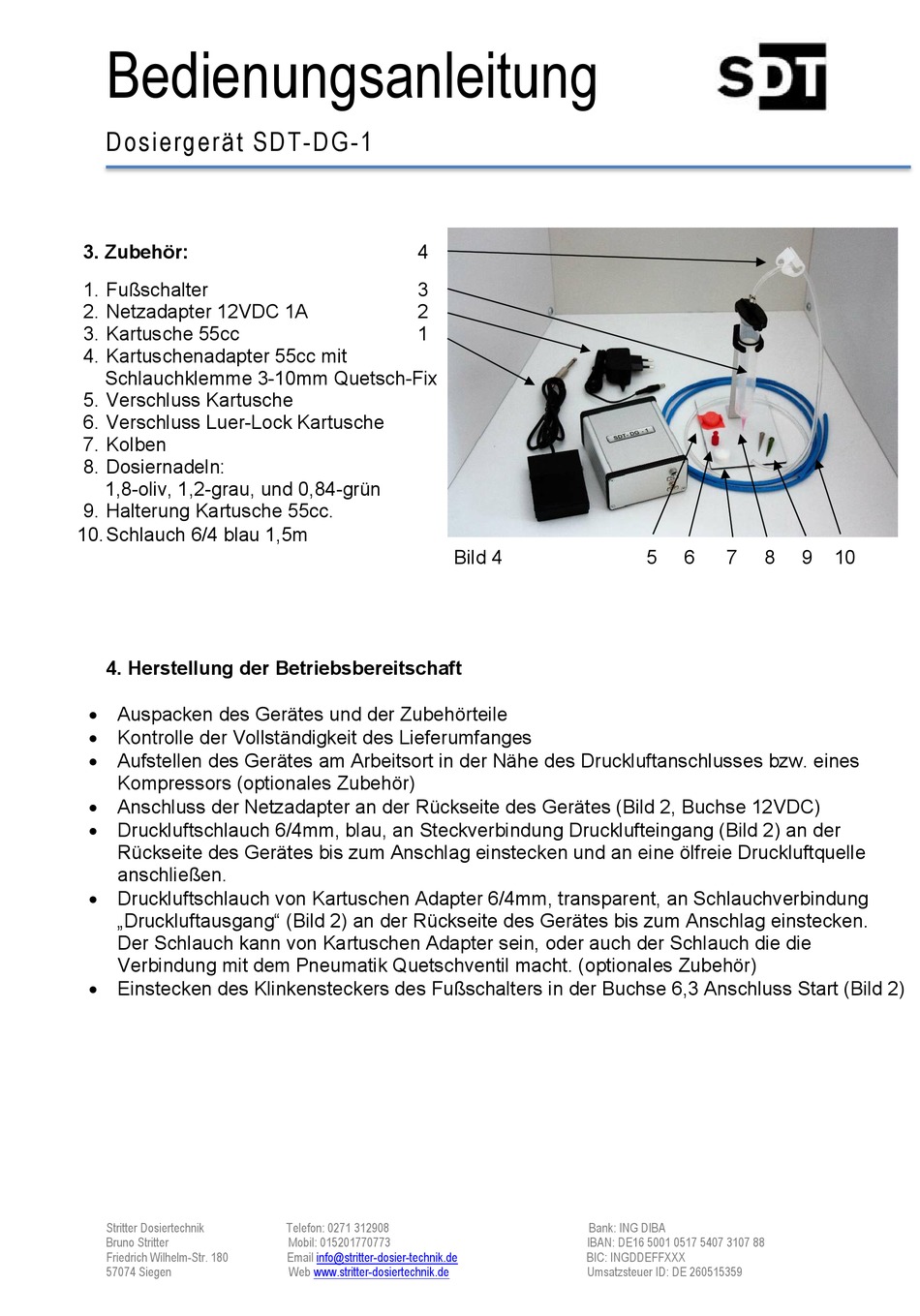

Bedienungsanleitung
Dosiergerät SDT-DG-1
3. Zubehör:
1. Fußschalter
2. Netzadapter 12VDC 1A
3. Kartusche 55cc
4. Kartuschenadapter 55cc mit
Schlauchklemme 3-10mm Quetsch-Fix
5. Verschluss Kartusche
6. Verschluss Luer-Lock Kartusche
7. Kolben
8. Dosiernadeln:
1,8-oliv, 1,2-grau, und 0,84-grün
9. Halterung Kartusche 55cc.
10. Schlauch 6/4 blau 1,5m
4. Herstellung der Betriebsbereitschaft
Auspacken des Gerätes und der Zubehörteile
Kontrolle der Vollständigkeit des Lieferumfanges
Aufstellen des Gerätes am Arbeitsort in der Nähe des Druckluftanschlusses bzw. eines
Kompressors (optionales Zubehör)
Anschluss der Netzadapter an der Rückseite des Gerätes (Bild 2, Buchse 12VDC)
Druckluftschlauch 6/4mm, blau, an Steckverbindung Drucklufteingang (Bild 2) an der
Rückseite des Gerätes bis zum Anschlag einstecken und an eine ölfreie Druckluftquelle
anschließen.
Druckluftschlauch von Kartuschen Adapter 6/4mm, transparent, an Schlauchverbindung
„Druckluftausgang" (Bild 2) an der Rückseite des Gerätes bis zum Anschlag einstecken.
Der Schlauch kann von Kartuschen Adapter sein, oder auch der Schlauch die die
Verbindung mit dem Pneumatik Quetschventil macht. (optionales Zubehör)
Einstecken des Klinkensteckers des Fußschalters in der Buchse 6,3 Anschluss Start (Bild 2)
