Bedienungsanleitung
Dosiergerät SDT-DG-7
1. Spezifikation
Das digitale Dosiergerät SDT-DG-7 ist ein effizientes und leicht zu bedienendes
Dosiergerät, sowohl für die Applikation von Domingmaterial als auch für die von
Klebstoffen und Beschichtungsmaterialien.

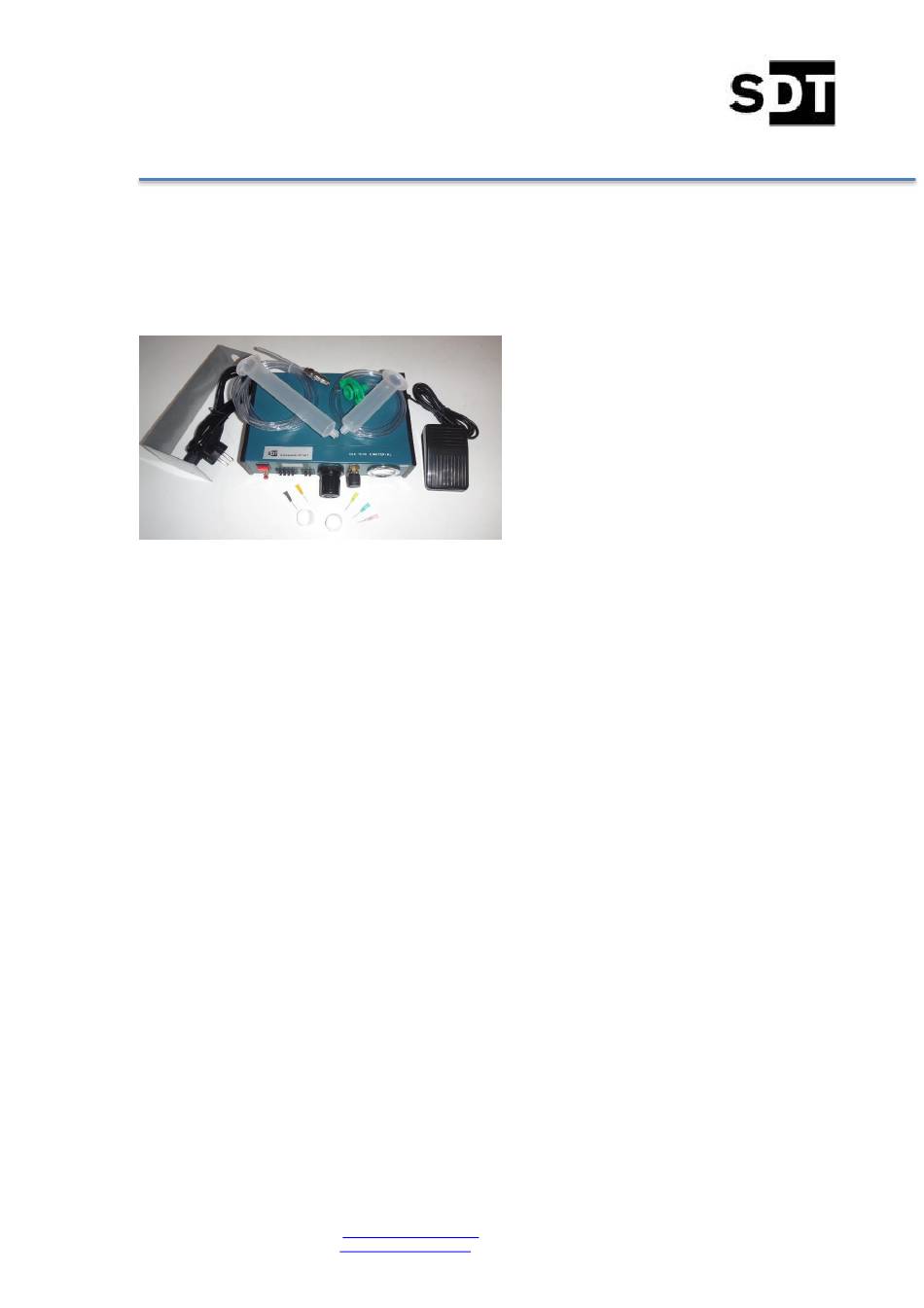

Bild 1: SDT-DG-7
Das Dosiergerät SDT-DG-7 wird eingesetzt für die Steuerung einer Dosierung mit:
A. eine Kartusche.
B. einem pneumatischen Quetschventil.
An der Geräterückseite kann man mit den DIP-Schalter auf verschiedene Betriebsarten
wechseln.
2. Technische Daten:
Abmessung: ca. 24 (b) x 18 (l) x 6 (h) cm
• Zeiteinstellung: Zeitbereich von 00,01 s bis 99,99 s
• Einfache Zeiteinstellung durch Auf und Ab Tasten
• Eingangspannung: 230 V
• Drucklufteingang: 2,5 bis 7 bar
• Druckluftausgang: 0,1 bis 5,5 bar
• Druckregelung und Manometer
• Standards: CE- Zeichen, RoHS-konform
• Gewicht: ca. 2,2 kg
• Betriebsarten: Automatik, Automatik+, Manuell
Stritter Dosiertechnik
Telefon: 0271 312908
Bruno Stritter
Friedrich Wilhelm-Str. 180
Email
57074 Siegen
Mobil: 015201770773
info@stritter-dosier-technik.de
Web
www.stritter-dosiertechnik.de
Bank: ING DIBA
IBAN: DE16 5001 0517 5407 3107 88
BIC: INGDDEFFXXX
Umsatzsteuer ID: DE 260515359
Werbung
Inhaltszusammenfassung für SDT DG-7
- Seite 1 Bedienungsanleitung Dosiergerät SDT-DG-7 1. Spezifikation Das digitale Dosiergerät SDT-DG-7 ist ein effizientes und leicht zu bedienendes Dosiergerät, sowohl für die Applikation von Domingmaterial als auch für die von Klebstoffen und Beschichtungsmaterialien. Bild 1: SDT-DG-7 Das Dosiergerät SDT-DG-7 wird eingesetzt für die Steuerung einer Dosierung mit: A.
- Seite 2 Bedienungsanleitung Dosiergerät SDT-DG-7 3. Lieferumfang: 1 Dosiergerät SDT-DG-7 1 Fußschalter mit Kabel 1 Bedienungsanleitung 1 Druckluftschlauch 6/4 1 Kartusche Transparent 55cc 1 Kartusche Transparent 30cc 1 Kartuschenadapter 30/55cc 5 Dosiernadel 2 Kolben, weiss-PE 30/55 cm³ 1 Kartuschenständer 1 Gerätekabel 4. Herstellung der Betriebsbereitschaft -Auspacken des Gerätes und der Zubehörteile...
- Seite 3 Ein-Aus Schalter Starttaster Druckluft Ausgang Zeiteinstellung T1 Pause T2 Druckregler Bild 3 Dosiergerät SDT DG 7 5.1. Betriebsart Einfachdosierung 5.1.1. Einfachdosierung mit Kartusche • Druckluftschlauch 6/4 mm von Kartuschenadapter an Druckluftausgang (Bild 2) anschließen • Auswahl der gewünschten Kartusche und Nadel •...
- Seite 4 Dosiergerät SDT-DG-7 • Ein-Aus Schalter an der Front des Dosiergerätes SDT-DG-5 drucken • Gewünschte Dosierzeit mit Auf und Ab Tasten (Bild 3, SDT-DG-7 Timer) einstellen. • Mit DIP Schalter auf Rückseite kann man verschiedene Funktionen auswählen. • Auf Bodenseite ist eine Tabelle mit den wichtigen Funktionen. Die Tabelle mit allen Funktionen auf, an Ende der Bedienungsanleitung.
- Seite 5 Drehen solange eingestellt werden, bis das Nachtropfen nicht mehr zu beobachten ist. 8. Garantieerklärung Vom Verkaufstag an wird auf das Dosiergerät SDT-DG-7 eine Bring-Inn-Garantie von 12 Monaten gewährt. Die Garantie umfasst: - Mängel am Gerät bezüglich des Materials und der Verarbeitung;...
- Seite 6 Bedienungsanleitung Dosiergerät SDT-DG-7 - Forderungen nach Materialersatz, Folgeschäden oder Produktionsausfall; Ein festgestellter Transportschaden ist sofort der Lieferfirma anzuzeigen. Unvollständiger Lieferumfang oder ein Transportschaden ist dem Lieferanten schriftlich unmittelbar nach der Anlieferung anzuzeigen. Vor Rücksendung des Gerätes ist der festgestellte Schaden beim Verkäufer anzeigen.
- Seite 7 Bedienungsanleitung Dosiergerät SDT-DG-7 Funktionen DIP Schalter Manuel T1+T2 Stop mit Fußschalter T1+T2 so lange wie Fußschalter betätigt ist T1+T2 Start POWER Ein Stop POWER Aus T1 Automatic Start Fußschalter 2x T2 3x T2 4x T2 5x T2 F 10 On...
