TruVision DR-RWM-AD Installationsanweisungen Seite 4

Adapterplatte

Werbung

Montagehalterung TVD-BB3
Abgewinkelte Montagehalterung TVD-BB3A

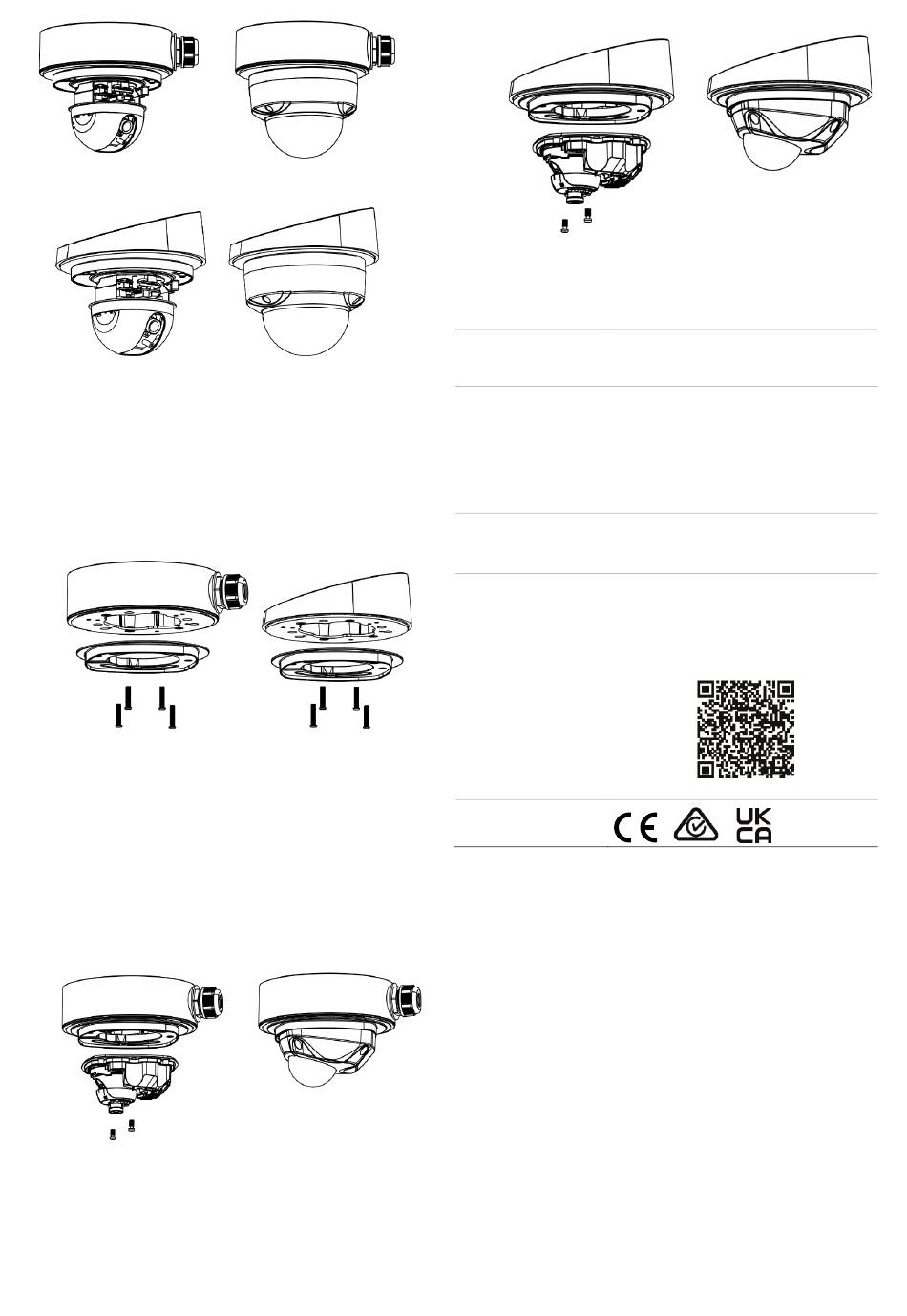

So montieren Sie eine Keilform-Kamera an einer
Adapterplatte DR-RWM-AD:
1.
Montieren Sie den (im Lieferumfang der Keilform-Kamera
enthaltenen) Keilform-Adapter an der Adapterplatte DR-
RWM-AD, indem Sie vier Schrauben B durch die
Bohrungen 1 drehen (die Position der Bohrungen
entnehmen Sie der Abbildung „Abmessungen").
Montagehalterung TVD-
BB3
2.
Entfernen Sie die Kuppelabdeckung, stellen Sie die
richtigen Anschlüsse zum Kamera-Kabelbaum her und
verstauen Sie die Kabel. Montieren Sie die Keilform-
Kamera an der Adapterplatte, indem Sie die mit der
Keilform-Kamera gelieferten 2 Schrauben verwenden.
2.
Stellen Sie das Objektiv auf den korrekten
Überwachungswinkel ein. Befestigen Sie die
Kuppelabdeckung wieder an der Kamera.
Montagehalterung TVD-BB3
4 / 4
Abgewinkelte
Montagehalterung TVD-
BB3A
Abgewinkelte Montagehalterung TVD-BB3A
Rechtliche Hinweise
Copyright
© 2022 Carrier. Alle Rechte vorbehalten.
Technische Daten können ohne vorherige
Ankündigung geändert werden.
Marken und Patente
Namen und Logos von TruVision sind eine
Produktmarke von Aritech, einem Teil von
Carrier.
Andere in diesem Dokument verwendete
Handelsnamen können Marken oder
eingetragene Marken der Hersteller oder
Anbieter der betreffenden Produkte sein.
Kontaktinformationen
EMEA: https://firesecurityproducts.com
Australien/Neuseeland:
https://firesecurityproducts.com.au/
Produktdokumentation
Über den folgenden Weblink können Sie die
elektronische Version der
Produktdokumentation abrufen. Die
Handbücher sind in mehreren Sprachen
verfügbar.
Zertifizierung
P/N 107289-DE • REV D • ISS 24MAY22
