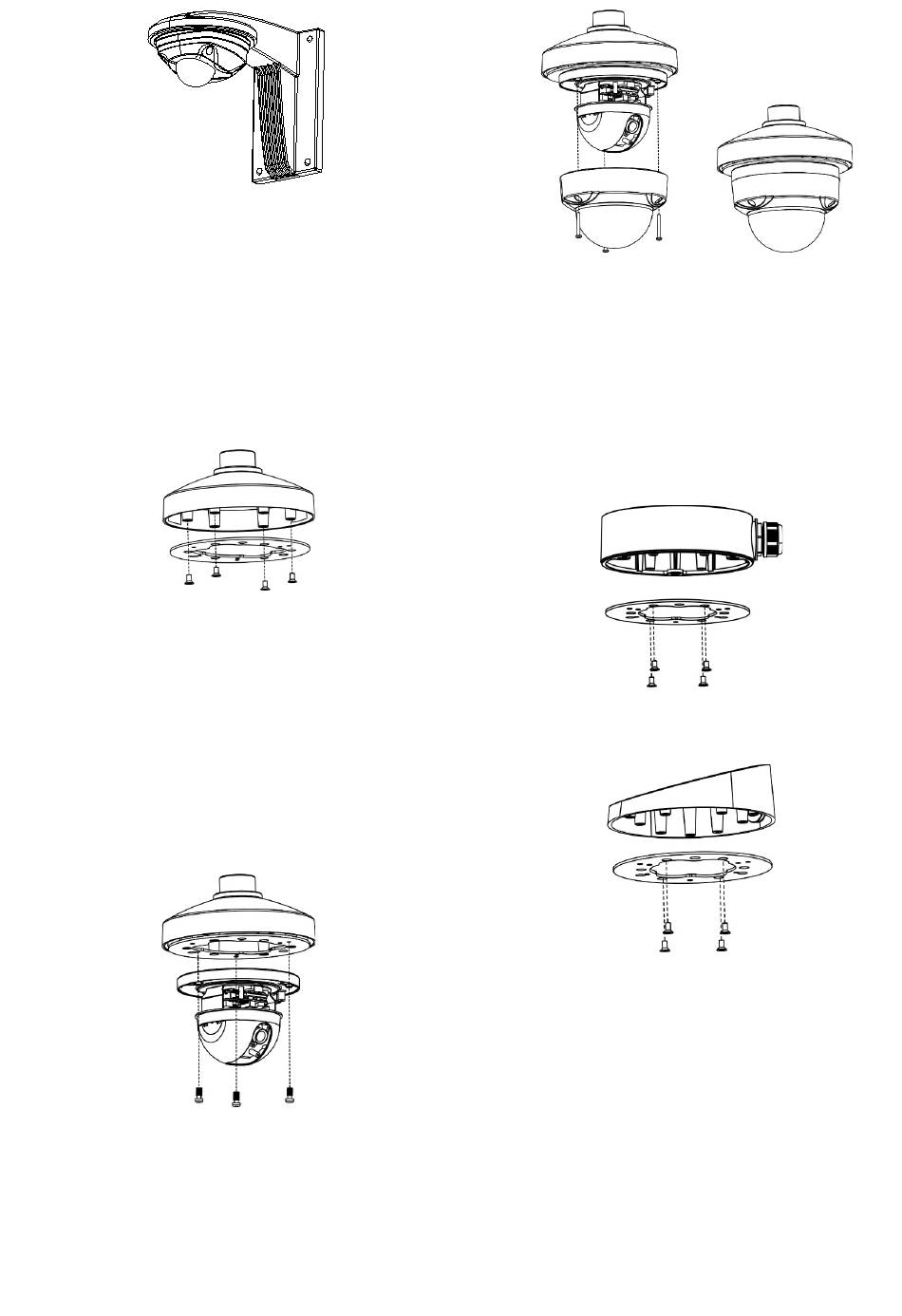

Installation mit Glockenbasis
So montieren Sie eine Adapterplatte DR-RWM-AD an einer
Glockenbasis TVD-CB3:
1.
Montieren Sie die Adapterplatte DR-RWM-AD an der
Glockenbasis TVD-CB3, indem Sie vier Schrauben A
durch die Bohrungen B drehen (die Position der
Bohrungen entnehmen Sie der Abbildung
„Abmessungen").
2.
Montieren Sie eine Kamera an der Adapterplatte DR-
RWM-AD, indem Sie drei Schrauben B durch die
Bohrungen 1 oder 2 drehen (die Position der Bohrungen
entnehmen Sie der Abbildung Abmessungen).
So montieren Sie eine Dome-Kamera mit geregeltem
Objektiv an einer Adapterplatte DR-RWM-AD:
1.
Entfernen Sie die Kuppelabdeckung, stellen Sie die
richtigen Anschlüsse zum Kamera-Kabelbaum her und
verstauen Sie die Kabel. Montieren Sie die Dome-Kamera
an der Adapterplatte, indem Sie drei Schrauben B durch
die Bohrungen 2 drehen (die Position der Bohrungen
entnehmen Sie der Abbildung Abmessungen).
2.
Stellen Sie das Objektiv auf den korrekten
Überwachungswinkel ein. Befestigen Sie die
Kuppelabdeckung wieder an der Kamera.
P/N 107289-DE • REV D • ISS 24MAY22
Installation mit Montagehalterung TVD-BB3
oder TVD-BB3A
So montieren Sie eine Adapterplatte DR-RWM-AD an einer
Montagehalterung TVD-BB3 oder TVD-BB3A:
1.
Montieren Sie die Adapterplatte DR-RWM-AD an der
Montagehalterung TVD-BB3 oder TVD-BB3A, indem Sie
vier Schrauben A durch die Bohrungen B drehen (die
Position der Bohrungen entnehmen Sie der Abbildung
Abmessungen).
Montagehalterung TVD-BB3
Abgewinkelte Montagehalterung TVD-BB3A
So montieren Sie eine Dome-Kamera mit geregeltem
Objektiv an einer Adapterplatte DR-RWM-AD:
1.
Entfernen Sie die Kuppelabdeckung, stellen Sie die
richtigen Anschlüsse zum Kamera-Kabelbaum her und
verstauen Sie die Kabel. Montieren Sie die Dome-Kamera
an der Adapterplatte, indem Sie drei Schrauben B durch
die Bohrungen 2 drehen (die Position der Bohrungen
entnehmen Sie der Abbildung Abmessungen).
2.
Stellen Sie das Objektiv auf den korrekten
Überwachungswinkel ein. Befestigen Sie die
Kuppelabdeckung wieder an der Kamera.
