DR-RWM-AD Adapterplatte –
Installationsanweisungen
Die Adapterplatte DR-RWM-AD wird verwendet, wenn eine
Dome-Kamera mit geregeltem Objektiv oder eine Keilform-
Kamera an einer Wandhalterung DR-RWM oder TVD-M2-WM
oder an einer Glockenbasis TVB-CB3 oder Montagehalterung
TVD-BB3 oder TVD-BB3A befestigt wird. Die Adapterplatte
DR-RWM-AD ist nicht im Lieferumfang der Kameras enthalten.
Diese kann separat bestellt werden.
Ziehen Sie die Installationsanleitung für die jeweilige zu
installierende Kamera zurate, diese enthält Einzelheiten zum
Kameragehäuse (Montage/Demontage) und zu den
Kabelverbindungen.
Beschreibung

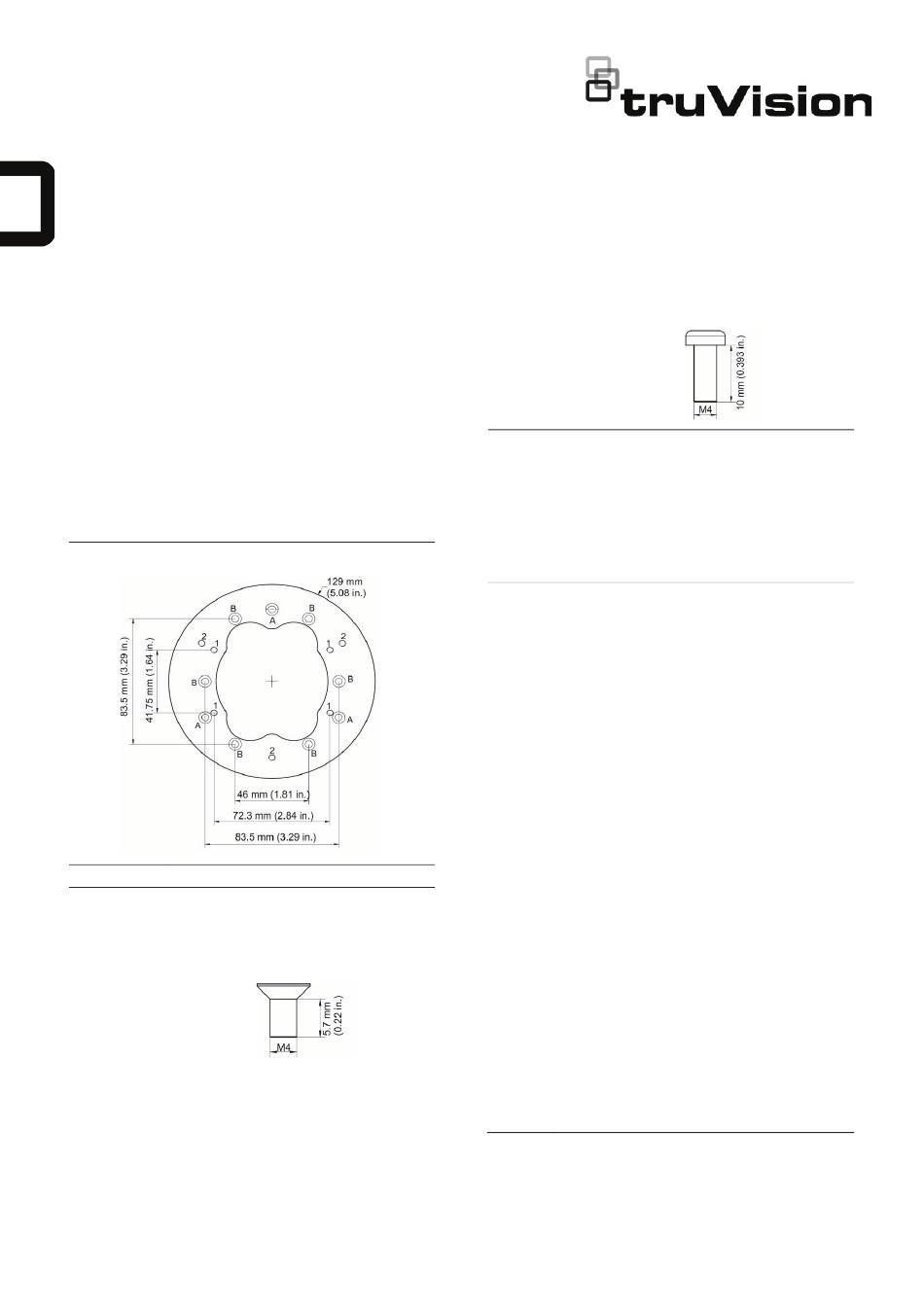

Abmessungen:
129 × 3 mm
Gewicht:
127,6 g
Zubehör:
Schraube A 4 St.
(zur Befestigung der Adapterplatte an
Wandhalterungen, Glockenbasis oder
Montagehalterungen)
P/N 107289-DE • REV D • ISS 24MAY22
Schraube B 4 St. (dient zum Befestigen Sie einer Kamera
oder Keilform-Adapterplatte an der
Adapterplatte)
Unterstützte Geräte:
Bohrung
DR-RWM: DR-Serie Wandhalterung
A
Bohrung
TVD-M2-WM: TruVision Wandhalterung
B
TVD-CB3: TruVision Dome 3-Zoll-Glockenbasis
TVD-BB3: TruVision Dome Montagehalterung
TVD-BB3A: TruVision Dome abgewinkelte
Montagehalterung
Unterstützte Kameras:
Bohrung
TruVision IP-Keilform-Kameras mit Adapter:
1
NTSC: TVD-N210W-4-N, TVD-M1210W-2-N,TVD-
M1210W-2W-N, TVD-M2210W-4-N, TVW-3101,
TVW-3102, TVW-3107, TVW-3108, TVW-3109,
TVW-3117, TVW-3118, TVW-3119
PAL: TVD-N210W-4-P, TVD-M1210W-2-P, TVD-
M1210W-2W-P, TVD-M2210W-4-P, TVW-1101,
TVW-1102, TVW-1107, TVW-1108,
TVW-1109, TVW-1117, TVW-1118, TVW-1119
Auswählbar: TVW-5301, TVW-5302, TVW-5303,
TVW-5304, TVW-5305
TruVision Wireless-IP-Keilform-Kameras mit
Adapter:
NTSC: TVW-3103, TVW-3104, TVW-3105, TVW-
3106, TVW-3116, TVW-3130
PAL: TVW-1103, TVW-1104, TVW-1105, TVW-1106,
TVW-1116, TVW-1130
Analoge TruVision Keilform-Kameras mit
Adapter:
NTSC: TVW-4101, TVW-4401
PAL: TVW-2101, TVW-2401
Bohrung 2
TruVision IP Kunststoffkuppel mit geregeltem
Objektiv:
NTSC: TVD-3101, TVD-3102, TVD-3105, TVD-3106
PAL: TVD-1101, TVD-1102, TVD-1105, TVD-1106
Auswählbar: TVD-5301 und TVD-5302
TruVision HD-TVI Kunststoffkuppel mit
geregeltem Objektiv:
NTSC: TVD-4401, TVD-4403
PAL: TVD-2401, TVD-2403
1 / 4
