Installation mit Wandhalterung
So montieren Sie eine Adapterplatte DR-RWM-AD an einer
Wandhalterung DR-RWM:
1.
Montieren Sie die Adapterplatte DR-RWM-AD an der
Wandhalterung DR-RWM, indem Sie drei Schrauben
durch die Bohrungen A der Adapterplatte drehen (die
Position der Bohrungen entnehmen Sie der Abbildung
Abmessungen).
2.
Montieren Sie die Kamera an der DR-RWM-AD, indem Sie
die Schrauben B durch die Bohrungen 1 oder 2 drehen
(die Position der Bohrungen entnehmen Sie der Abbildung
Abmessungen).

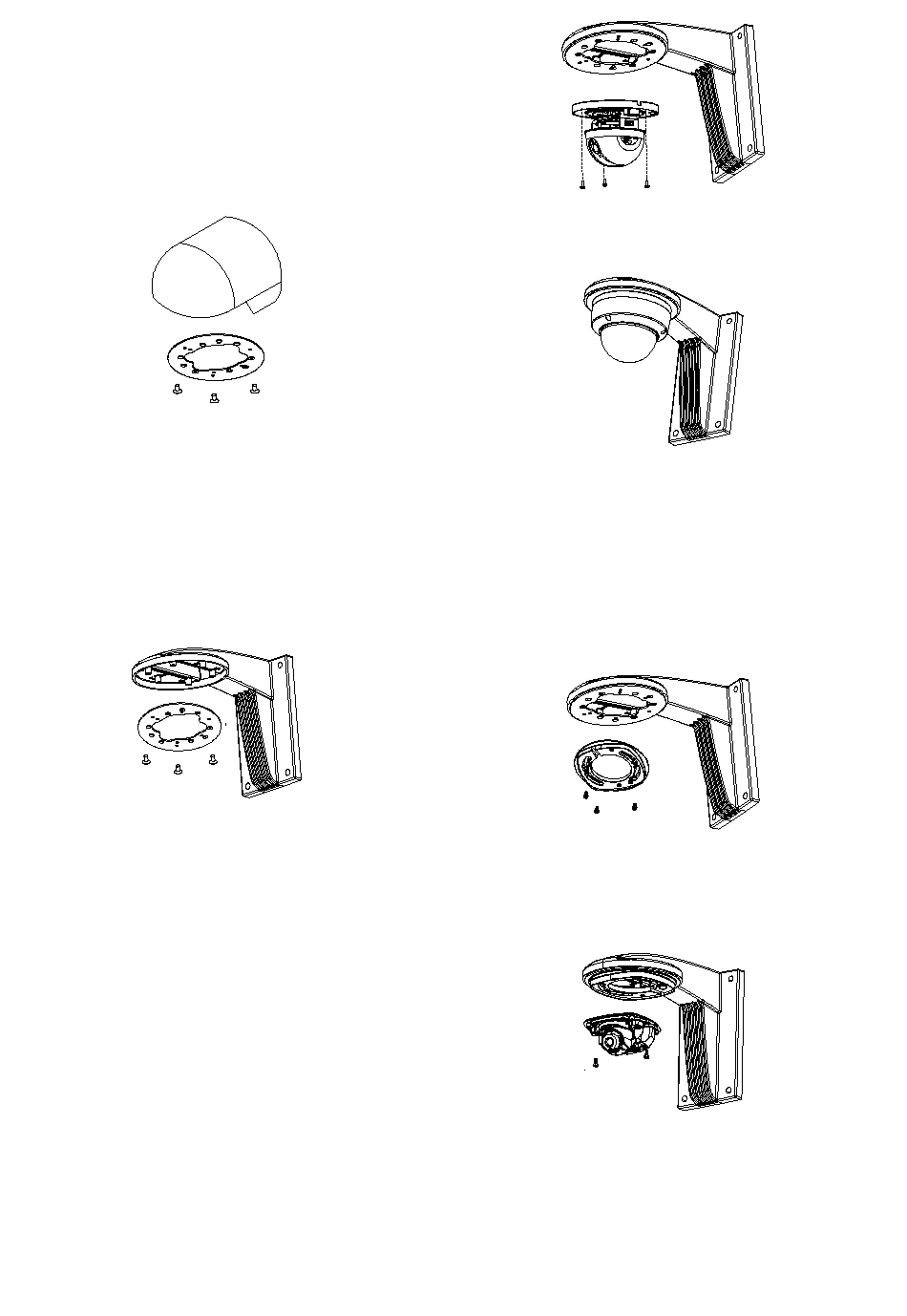

So montieren Sie eine Adapterplatte DR-RWM-AD an einer
Wandhalterung TVD-M2-WM:
1.
Montieren Sie die Adapterplatte DR-RWM-AD an der
Wandhalterung TVD-M2-WM, indem Sie drei Schrauben A
durch die Bohrungen B drehen (die Position der
Bohrungen entnehmen Sie der Abbildung Abmessungen).
2.
Montieren Sie die Kamera an der Adapterplatte DR-RWM-
AD, indem Sie die Schrauben B durch die Bohrungen 1
oder 2 drehen (die Position der Bohrungen entnehmen Sie
der Abbildung Abmessungen).
So montieren Sie eine Dome-Kamera mit geregeltem
Objektiv an einer Adapterplatte DR-RWM-AD:
(Das nachstehende Bild zeigt die Wandhalterung TVD-M2-
WM. Dieselben Anweisungen gelten für die Wandhalterung
DR-RWM)
1.
Entfernen Sie die Kuppelabdeckung, stellen Sie die
richtigen Anschlüsse zum Kamera-Kabelbaum her und
verstauen Sie die Kabel. Montieren Sie die Dome-Kamera
an der Adapterplatte, indem Sie drei Schrauben B durch
die Bohrungen 2 drehen (die Position der Bohrungen
entnehmen Sie der Abbildung Abmessungen).
2 / 4
2.
Stellen Sie das Objektiv auf den korrekten
Überwachungswinkel ein. Befestigen Sie die
Kuppelabdeckung wieder an der Kamera.
So montieren Sie eine Keilform-Kamera an einer
Adapterplatte DR-RWM-AD:
(Das nachstehende Bild zeigt die Wandhalterung TVD-M2-
WM. Dieselben Anweisungen gelten für die Wandhalterung
DR-RWM)
1.
Montieren Sie den (im Lieferumfang der Keilform-Kamera
enthaltenen) Keilform-Adapter an der Adapterplatte DR-
RWM-AD, indem Sie vier Schrauben B durch die
Bohrungen 1 drehen (die Position der Bohrungen
entnehmen Sie der Abbildung Abmessungen).
2.
Entfernen Sie die Kuppelabdeckung, stellen Sie die
richtigen Anschlüsse zum Kamera-Kabelbaum her und
verstauen Sie die Kabel. Montieren Sie die Keilform-
Kamera an der Adapterplatte, indem Sie die mit der
Keilform-Kamera gelieferten 2 Schrauben verwenden.
3.
Stellen Sie das Objektiv auf den korrekten
Überwachungswinkel ein. Befestigen Sie die
Kuppelabdeckung wieder an der Kamera.
P/N 107289-DE • REV D • ISS 24MAY22
