Bedienungsanleitung
Dosiergerät SDT-DG-7
5. Bedienung des Dosiergerätes
Das Gerät hat mehrere steuern Arten: Manuell, Automatik, Automatik +
Die steuern Arten können durch verschiedene Einstellungen von DIP Schalter gewählt
werden.
Ein-Aus Schalter
Starttaster
Zeiteinstellung T1

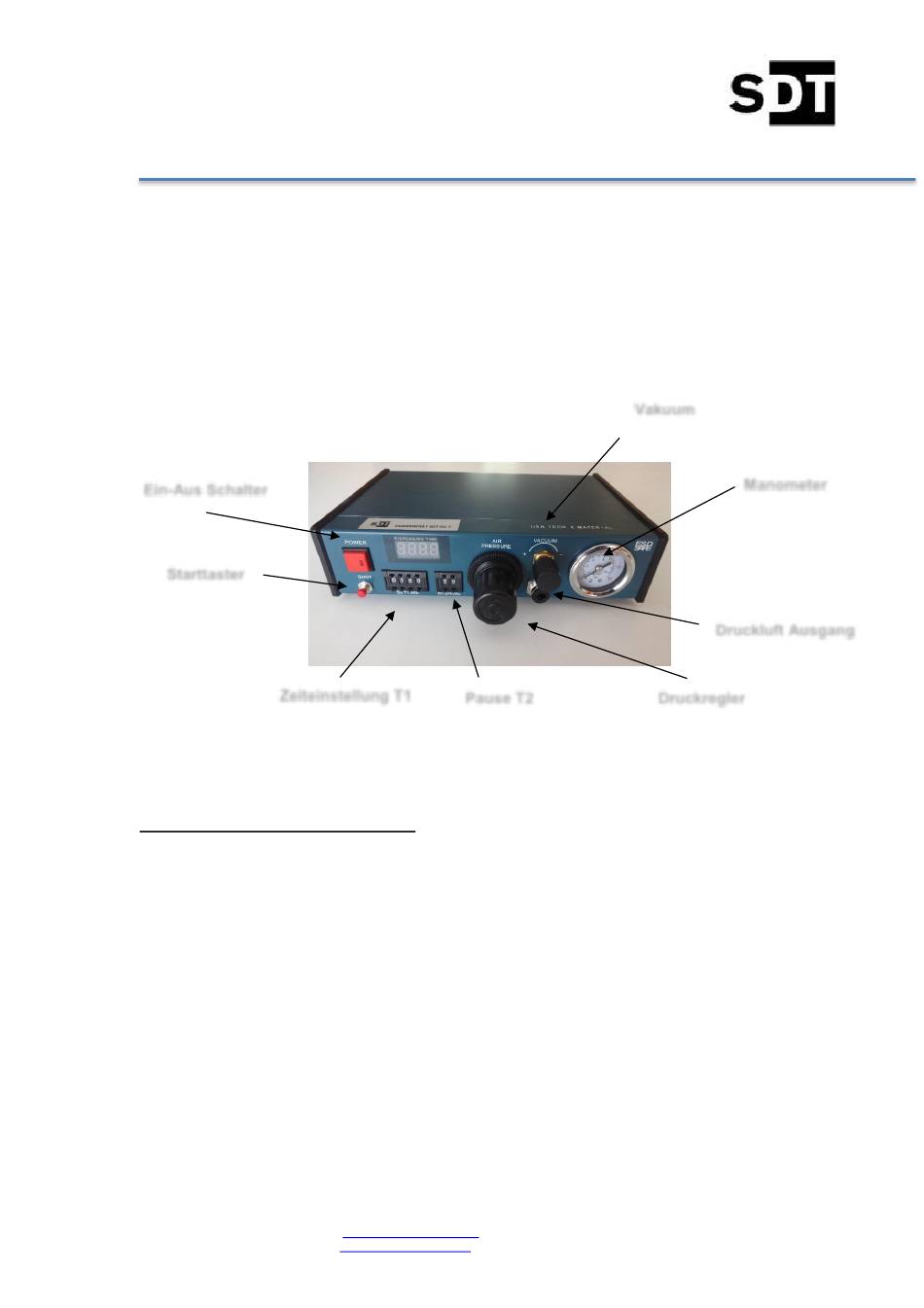

Bild 3 Dosiergerät SDT DG 7
5.1. Betriebsart Einfachdosierung
5.1.1. Einfachdosierung mit Kartusche
• Druckluftschlauch 6/4 mm von Kartuschenadapter an Druckluftausgang (Bild 2)
anschließen
• Auswahl der gewünschten Kartusche und Nadel
• Einsetzen der gewünschten Dosiernadel
• Befüllung der Kartusche mit dem Dosiermaterial
• Einsetzen des Kolbens (Betrieb ohne Kolben ist auch möglich)
• Herstellung der Verbindung von Kartusche und Kartuschenadapter
• Für die Regulierung der Druckluftzufuhr sollten Vorversuche mit Materialien
vergleichbarer Viskosität durchgeführt werden
• Öffnen der Druckluftquelle, zulässiger Druckbereich 1 – 3 bar
• Regulierung der Druckluftzufuhr in Abhängigkeit der Viskosität des Dosiermediums
über den Druckregler einstellen.
Stritter Dosiertechnik
Telefon: 0271 312908
Bruno Stritter
Friedrich Wilhelm-Str. 180
Email
57074 Siegen
Pause T2
Mobil: 015201770773
info@stritter-dosier-technik.de
Web
www.stritter-dosiertechnik.de
Vakuum
Manometer
Druckluft Ausgang
Druckregler
