Dosiergerät SDT-DG-7
3. Lieferumfang:
1 Dosiergerät SDT-DG-7
1 Fußschalter mit Kabel
1 Bedienungsanleitung
1 Druckluftschlauch 6/4
1 Kartusche Transparent 55cc
1 Kartusche Transparent 30cc
1 Kartuschenadapter 30/55cc
5 Dosiernadel
2 Kolben, weiss-PE 30/55 cm³
1 Kartuschenständer
1 Gerätekabel
4. Herstellung der Betriebsbereitschaft
-Auspacken des Gerätes und der Zubehörteile
-Kontrolle der Vollständigkeit des Lieferumfanges
-Aufstellen des Gerätes am Arbeitsort in der Nähe des Druckluftanschlusses bzw. eines
Kompressors (optionales Zubehör)
-Anschluss der Gerätekabel an der Rückseite des Gerätes (Bild 2, Anschluss 220 V)
-Druckluftschlauch an Steckverbindung Drucklufteingang (Bild 2, Drucklufteingang) an
der Rückseite des Gerätes bis zum Anschlag einstecken und an eine ölfreie
Druckluftquelle anschließen.
- Druckluftschlauch an Schlauchverbindung „Druckluftausgang" (Bild 1) an der
Vorderseite des Gerätes bis zum Anschlag einstecken. Der Schlauch kann von
Kartuschenadapter sein, oder der Schlauch der die Verbindung mit dem
Pneumatikquetschventil macht.
- Einstecken des Steckers des Fußschalters in der Buchse 3,5 Foot Switch (Rückseite
des Gerätes Bild 2)
Druckluft
DIP Schalter

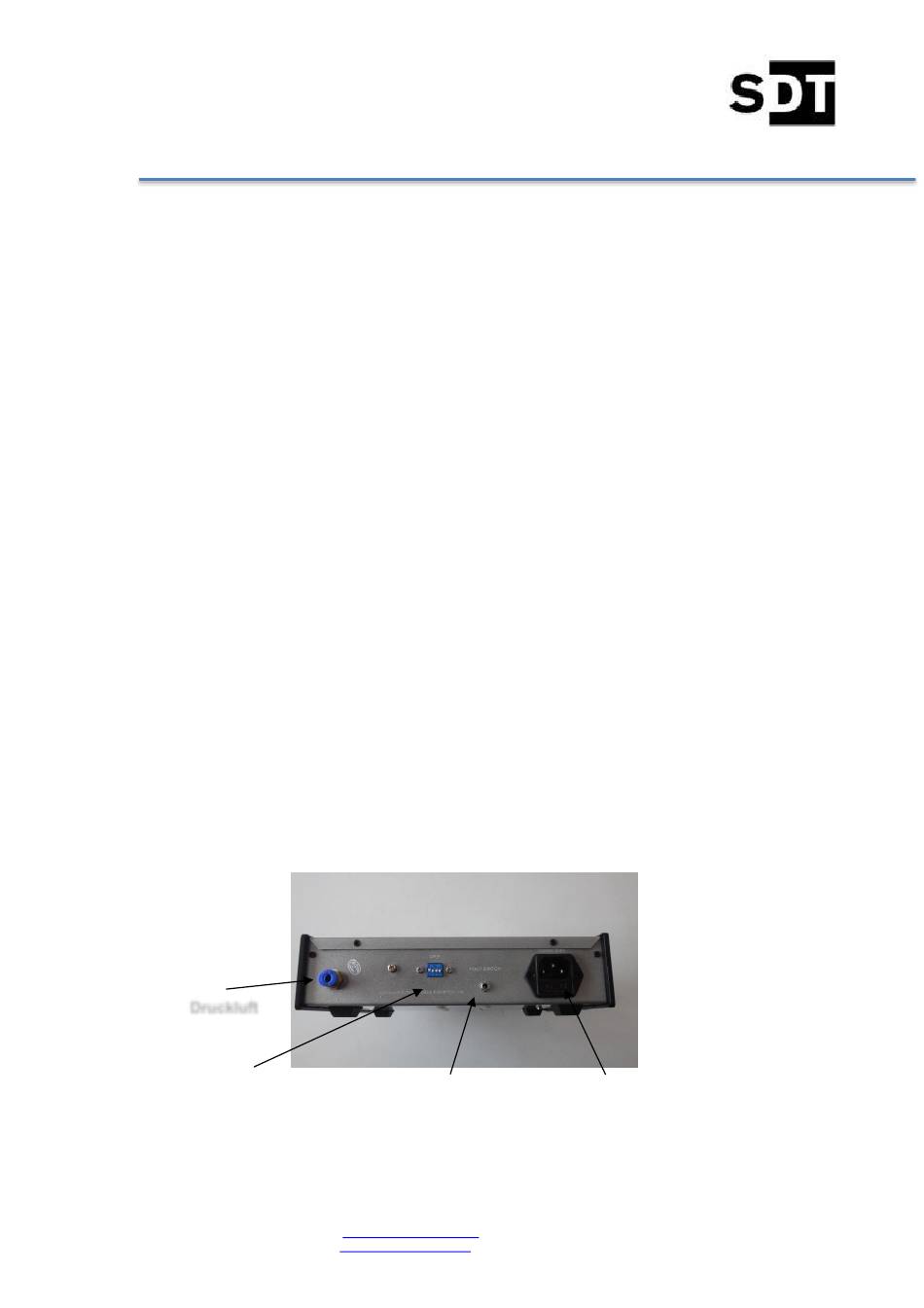

Bild 2: Rückfront SDT-DG-
