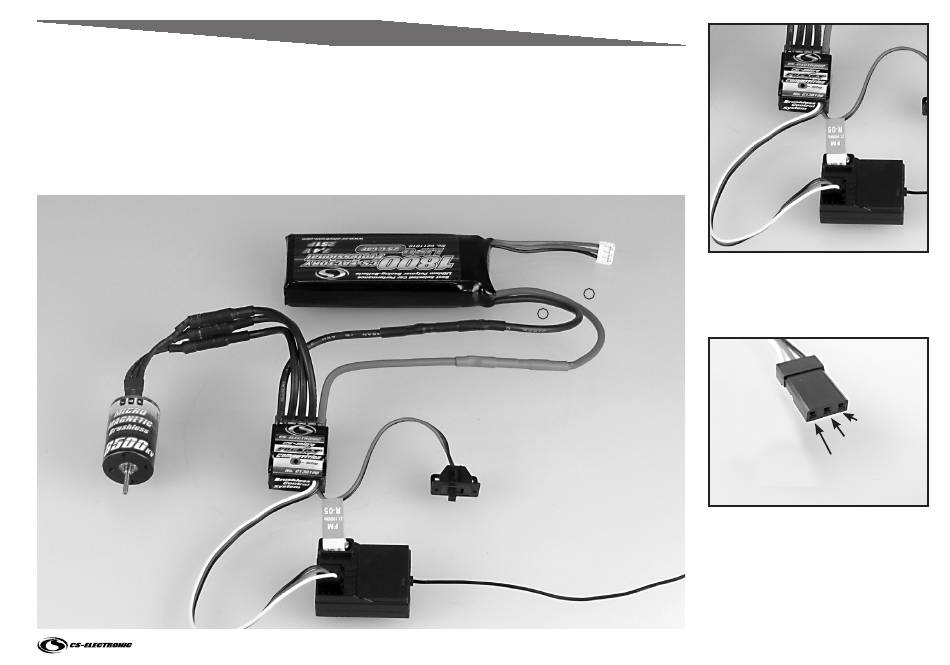

5. Anschluss der Komponenten
Der CS-Micro-Rocket Competition ist werkseitig mit 1,5-mm²-Powerkabeln für den Anschluss an den Akku
ausgerüstet. Verwenden Sie nur geeignete Hochstromverbinder (z.B. C180710 und C180711) und beachten Sie
unbedingt die Polung „+" und „-", da ein Kurzschluss zur sofortigen Zerstörung des Reglers führt.
Für den Anschluss des Motors werden hochflexible 1,5-mm²-Powerkabel verwendet, die mit „A", „B" und „C"
gekennzeichnet sind und werksseitig mit 3,5 mm Goldbuchsen (C180711) ausgerüstet sind. Die 3.5mm Goldkon-
takte sind kompatibel zu den CS-Micro Magnetic Brushless Motoren. Zum Ändern der Drehrichtung des Motors
vertauschen Sie bitte zwei der drei Motorkabel.
Motoranschluss-
kabel
–
Schwarz - Akku „-"
Rot - Akku „+"
Ein-/Aus-Schalter
Empfänger
Anschluss Empfänger:
Der schwarze Empfängerstecker wird
+
mit dem Steckplatz 2 Ihres Empfän-
gers verbunden.
Polarität Empfängeranschluss:
Beachten Sie die Polung wie folgt:
Rot ist Empfänger „+"
Schwarz ist Empfänger „-"
Weiß ist Empfänger „Signal"
Minus
Plus
Signal
3
