Kopfleiste Erweiterung programmierbar
Wichtige sicherheitshinweise
Allgemeine Montagebedingungen
• Lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie
das Gerät anschließen oder in Betrieb nehmen.
• Um der Gefahr von Feuer oder Stromschlag so weit wie möglich vor-
zubeugen, halten Sie das Gerät von Regen oder Feuchtigkeit fern.
• Vergewissern Sie sich vor dem Entfernen des Gehäusedeckels, dass
das Gerät nicht an das Stromnetz angeschlossen ist.
• Halten Sie die Lüftungsöffnungen frei von Gegenständen.
• Lassen Sie ausreichend Platz um das Gerät herum, damit eine vor-
schriftsmäßige Lüftung gewährleistet ist.
• Setzen Sie das Gerät keinem Tropf- oder Spritzwasser aus! Mit Flüs-
sigkeiten gefüllte Gegenstände dürfen nicht auf oder in der Nähe des
Gerätes abgestellt werden.
• Stellen Sie das Gerät nicht in der Nähe von Hitzequellen oder in Um-
gebungen mit hoher Feuchtigkeit auf.
• Verhindern Sie starke Vibrationen oder Erschütterungen.
Sichere handhabung des gerätes
• Die Spannungsversorgung dieses Produktes lautet 196-264 V~
50/60 Hz.
• Sollte irgendeine Flüssigkeit oder Gegenstand in das Gerät ge-
langen, so setzen Sie sich mit dem technischen Kundendienst
in Verbindung.
• Ziehen Sie immer am Stecker, niemals am Kabel.
• Schließen Sie das Gerät erst an das Stromnetz, wenn alle er-
forderlichen Anschlüsse vorschriftsmäßig durchgeführt wurden.
• Die Steckdose, in welche der Stecker des Gerätes gesteckt wird,
sollte sich in der Nähe desselben befinden und leicht zugänglich
sein.
Beschreibung der symbole zur elektrischen sicherheit
• Beugen Sie Stromschlägen vor. Öffnen Sie kei-
nesfalls das Gerät.
• Das Symbol weist darauf hin, dass dieses Gerät
die Sicherheitsvorschriften der Schutzklasse II
einhält.
• Das Symbol bezeugt, dass das Gerät den An-
forderungen des Marktes der CE entspricht.

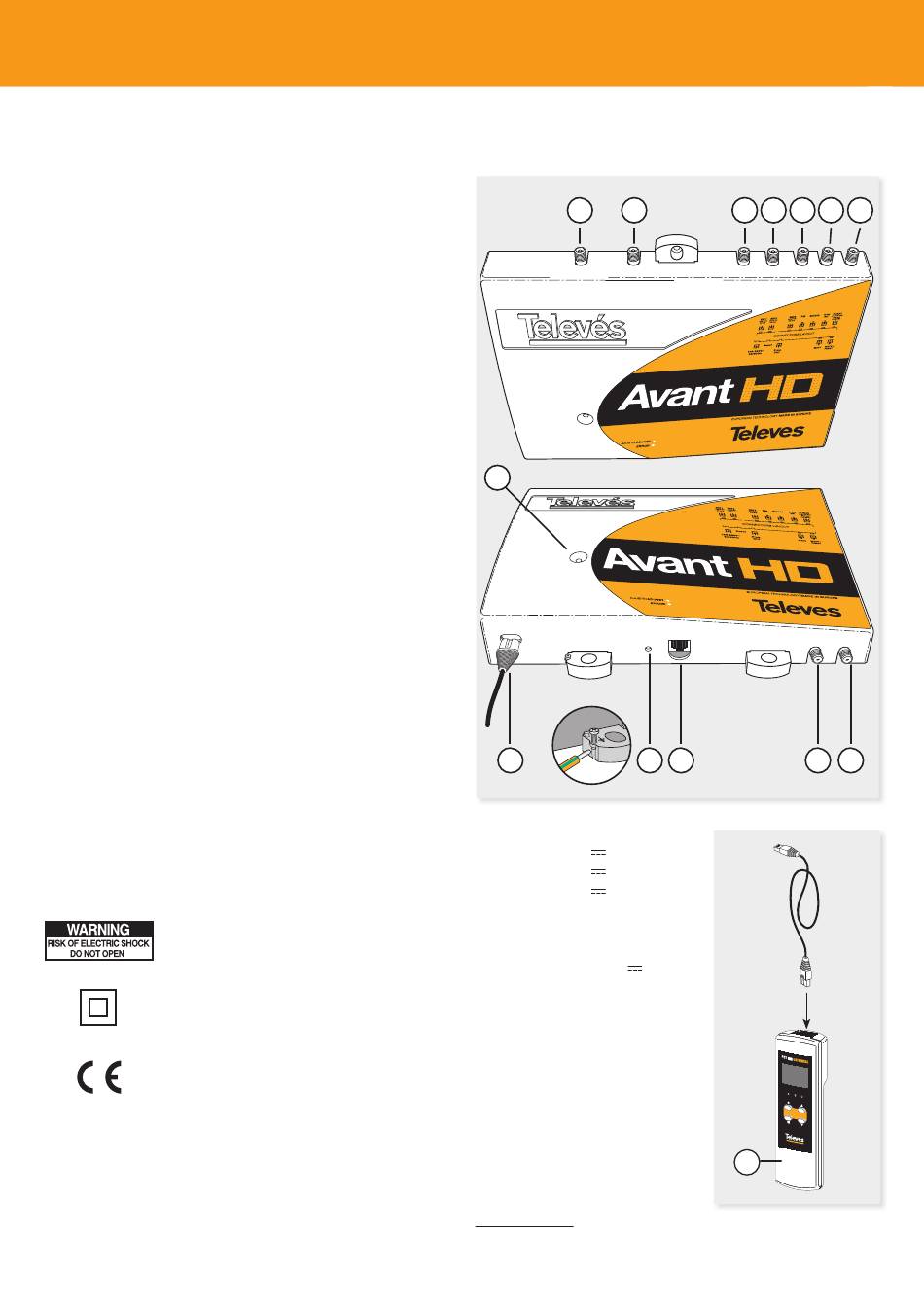

Beschreibung Eingänge/Ausgänge/Anschlüsse
1
2
8
9
10 11
1.- Eingang UHF1 + V
2.- Eingang UHF2 + V
3.- Eingang UHF3 + V
4.- Eingang FM
5.- Eingang BIII / DAB
6.- Eingang 47-862 MHz
7.- Eingang FI / SAT +13/17V
8.- Einschaltledanzeige
9.- Spannungsversorgung 196 - 264 V
10.- Reset
11.- Stecker Programmiergerät
12.- Ausgang MATV
13.- Ausgang MATV + ZF
(1)
14.- Programmiergerät 7234
(1) In Art. Nr. 53291010 nicht verfügbar
3
4
5
(
)
*
12 13
(
)
*
0/22 KHz
(1)
14
4
6
7
