R5 Conveyor User Manual
F03-0247-0AA1 Version:B
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ATOMSTACK R5

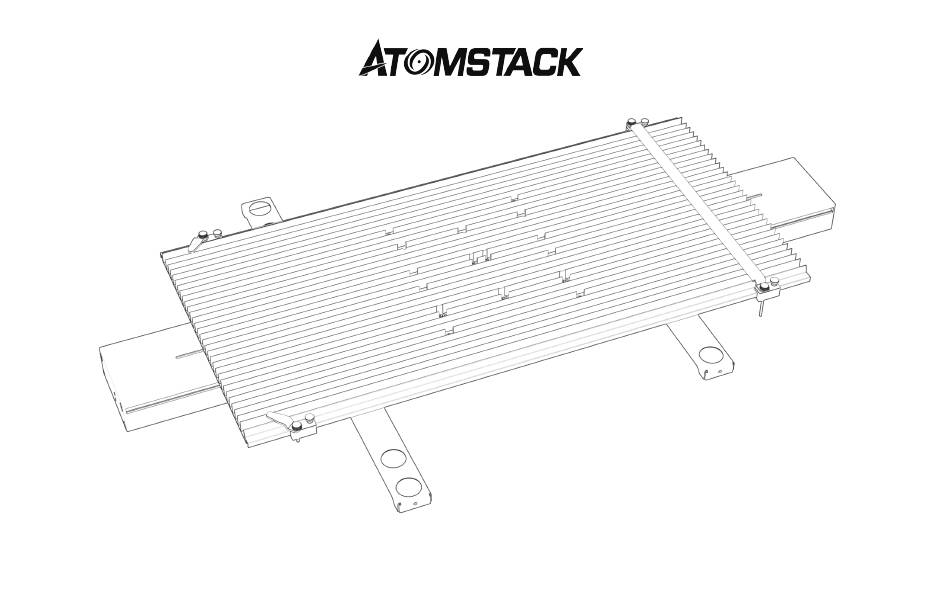

  • Seite 1 R5 Conveyor User Manual F03-0247-0AA1 Version:B...
  • Seite 2: Inhaltsverzeichnis

    Directory / Verzeichnis / Répertoire / Directory / Directorio / 包装清单 English Italia Disclaimer Disconoscimento Statement Affermazione Packing List Bolla di accompagnamento Installation steps Fasi di installazione Use of heightening feet Utilizzo di piedini di rialzo Connect the cable Collegare il cavo LaserGRBL modify Y-axis maximum travel value LaserGRBL modifica il valore massimo della corsa dell'asse Y LightBurn modify Y-axis maximum travel value...
  • Seite 15 R5 Conveyor Benutzerhandbuch F03-0247-0AA1 Version:B...
  • Seite 16: Verzichtserklärung

    Inhalten dieses Dokuments sowie allen relevanten Richtlinien oder Richtlinien zu, die AtomStack festlegen kann. Sie verstehen und erklären sich damit einverstanden, dass AtomStack möglicherweise nicht in der Lage ist, Ihnen die Ursache des Schadens oder Unfalls mitzuteilen und Ihnen den Kundendienst von AtomStack zur Verfügung zu stellen, es sei denn, Sie stellen die Original-Gravur- oder Schneidedateien, die verwendeten Konfigurationsparameter der Gravursoftware, Betriebssysteminformationen, ein Video des Gravur- oder Schneidevorgangs und die Betriebsschritte vor dem Auftreten eines Problems oder Fehlers zur Verfügung.
  • Seite 17: Packliste

    Befestigungskomponente 4 Untere Komponente Bürsten Stück Erhöhte Fußstützbasis (lang) M4*6 (32pcs) Linkes Seitenteil Knurled Head Screw 4pcs Erhöhte Fußstützbasis (kurz) R5 Conveyor Benutzerhandbuch M5*6 (8pcs) Rechte Seitenwände F03-0247-0AA1 Version:A Benutzerhandbuch Verstärkungsplatte 4 Stück H2.5, H3 Sechskantschlüssel Motorkabel in umgekehrter Anschlusskabel Fördermotor Befestigungsstück (lang) 2 Stück...
  • Seite 18: Installationsschritte

    Installationsschritte Schritt :1 Schritt :2 Richten Sie die linke und die rechte Seitenwand aus Befestigen Sie die Verstärkungsplatten unter den Paneelen nacheinander mit 32 Stück M4 * 6 Schrauben 。 (M4*6) (M4*6)...
  • Seite 19 Schritt :3 Montieren Sie die montierte Platte mit 8 Stück M5*10-Schrauben an der unteren Komponente. Schritt :4 Anleitung zum Fixieren von Bauteilen 1)Montieren Sie 4 Befestigungselemente von der Kante der Platte in Richtung wie gezeigt...
  • Seite 20 2)Verwenden Sie die Befestigungskomponenten direkt beim Gravieren von 340-370 mm breiten Objekten...
  • Seite 21 Schritt :5 Richten Sie das Förderband mit den Löchern nach unten aus und drücken Sie es direkt in den Fußhalter.
  • Seite 22: Verwendung Von Erhöhungsfüßen

    Verwendung von Erhöhungsfüßen Methode 1: Methode 2: Wenn der Gravierer reservierte Schraubenlöcher hat, installieren Sie Wenn es sich bei den Gravierfüßen um Stücke wie unten handelt, bitte die 4 Riser wie auf den Fotos gezeigt und verwenden Sie sie mit installieren Sie sie bitte wie auf dem Foto gezeigt und verwenden der Fußbefestigungshalterung.
  • Seite 23: Schließen Sie Das Kabel An

    Schließen Sie das Kabel an Verdrahtungsmethode 1: (Wenn Ihre Graviermaschine über einen Y-Achsen-Schaltanschluss verfügt) 1.Suchen Sie den Schalter in der unteren rechten Ecke des Gravierers und ziehen Sie den Stecker ab. 2.ZZiehen Sie den Förderkabelbaum heraus. Positionsschalter und Y-Achsen-Schaltanschluss zur Verbindung von Förderband und Graviermaschine. 3.Drehen Sie nach dem Einstecken des Kabels den Y-Achsenschalter nach unten.
  • Seite 24 Verdrahtungsmethode 2 : (Wenn Ihre Graviermaschine nicht über einen Y-Achsen-Schaltanschluss verfügt) 1.Ziehen Sie den Förderkabelbaum heraus. 2.Ziehen Sie den Stecker der Verkabelung vor Ort , V erwenden Sie ein Adapterkabel, um bestimmte Modelle anzuschließen (Die Graviermaschine bewirkt, dass das Förderband rückwärts fährt. Es ist notwendig, eine weitere Sequenzumwandlungsleitung an die Motorleitung anzuschließen).
  • Seite 25: Lasergrbl Modifiziert Den Maximalen Verfahrweg Der Y-Achse

    LaserGRBL modifiziert den maximalen Verfahrweg der Y-Achse (1)Führen Sie die LaserGRBL-Software aus, (2)Gehen Sie zur Grbl-Konfigura (3)Suchen Sie $131, und ändern Sie den maximalen stellen Sie eine Verbindung zum Gravierer her tion im Grbl-Menü Verfahrweg der Y-Achse auf 800 (4)Klicken Sie auf Schreiben (5) Schließen Sie das Fenster, nachdem die Änderung abgeschlossen ist (6)Hinweise: Wenn das Förderband nicht verwendet wird, muss der Wert von 131 $ wieder auf den Standardwert zurückgesetzt werden...
  • Seite 26: Lightburn Ändert Den Maximalen Verfahrweg Der Y-Achse

    LightBurn ändert den maximalen Verfahrweg der Y-Achse 1.Führen Sie LightBurn aus, stellen Sie eine Verbindung 2.Gehen Sie zu den Maschinen- 3.Erweitern Sie die Ausgabe, suchen Sie den zum Gravierer her, "Bereit" wird bei 2 angezeigt und zeigt einstellungen unter Edit nenu maximalen Verfahrweg von Y (mm) ($131), ändern an, dass die Verbindung erfolgreich war Sie den Wert in 800, klicken Sie auf Schreiben und...
  • Seite 27: Kundendienst

    Für technischen Support und Service senden Sie bitte eine E-Mail an : support@atomstack.com Hersteller: Lieferant:Shenzhen atomstack Technologies Co., Ltd. Adresse: 17. Etage, Gebäude 3A, Phase II, Intelligent Park, Nr. 76, Baohe Avenue, Baolong Street, Longgang District, Shenzhen, Guangdong, China...
  • Seite 67 R5传送带 用户说明书 F03-0247-0AA1 版本:B...
  • Seite 72 2)如果雕刻宽度过小的材料则拧下固定组件的滚花螺丝并更换成M4*50滚花螺丝且同时安装上固定片。...
  • Seite 77: Lasergrbl修改Y轴行程参数

    LaserGRBL修改Y轴行程参数 (1)打开LaserGRBL软件,并连接到雕刻机。 (2)展开Grbl,选择Grbl配置。 (3)找到项目$131,并修改原始的y轴最大行程值改为800。 (4)单击“写入” (5)当修改完成后,请关闭该窗口...
  • Seite 78: Lightburn修改Y轴行程步骤

    LightBurn修改Y轴行程步骤 1.打开LightBurn,连接串口,【2】处显示Ready即连接成功 2.点击编辑选择机器设置 3.打开output设置并找到Y轴最大行程(mm )($131)并将其改为800,点击Write,最 后点击OK完成设置 (4)注意:当不使用传送带时,需要把Y轴最大行程改未默认值,即$131改为默认值...
