Nähfüße
6. Schraube (3) wieder festschrauben.
Einstellung prüfen
So prüfen Sie die Einstellung:
1. Nähfußhub im Nahtprogramm auf 3 stellen.
2. Taste Service-Stopp drücken.
3. In Nähfuß-Hochstellung mit einem 3 mm-Innensechskant-Schlüssel
4. Falls nötig nachjustieren.
11.3 Nähfuß-Lüftung und Nähfuß-Druck einstellen

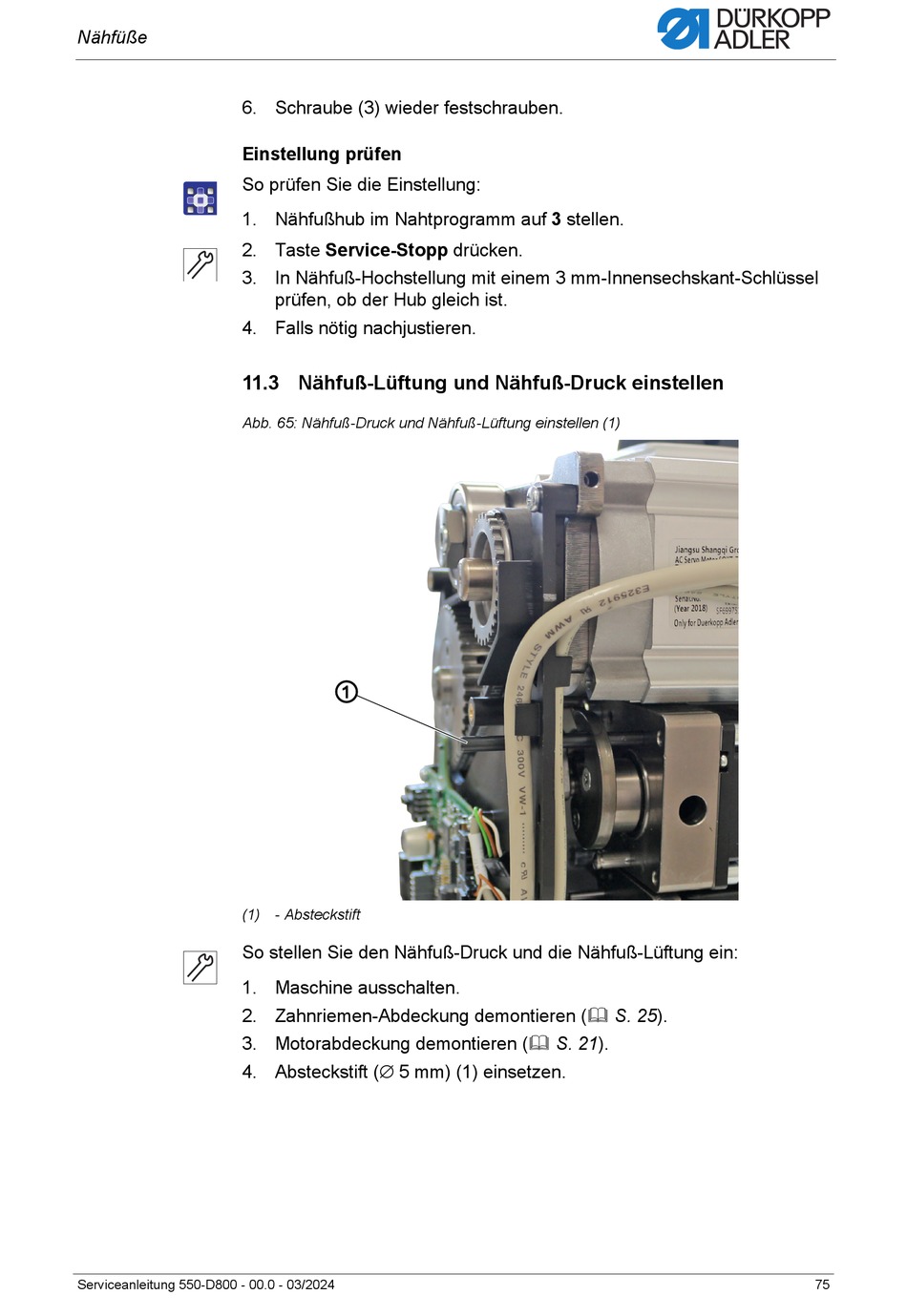

Abb. 65: Nähfuß-Druck und Nähfuß-Lüftung einstellen (1)
(1) - Absteckstift
So stellen Sie den Nähfuß-Druck und die Nähfuß-Lüftung ein:
1. Maschine ausschalten.
2. Zahnriemen-Abdeckung demontieren ( S. 25).
3. Motorabdeckung demontieren ( S. 21).
4. Absteckstift (∅ 5 mm) (1) einsetzen.
Serviceanleitung 550-D800 - 00.0 - 03/2024
prüfen, ob der Hub gleich ist.
①
75
