Arbeitsgrundlagen
3.5.8

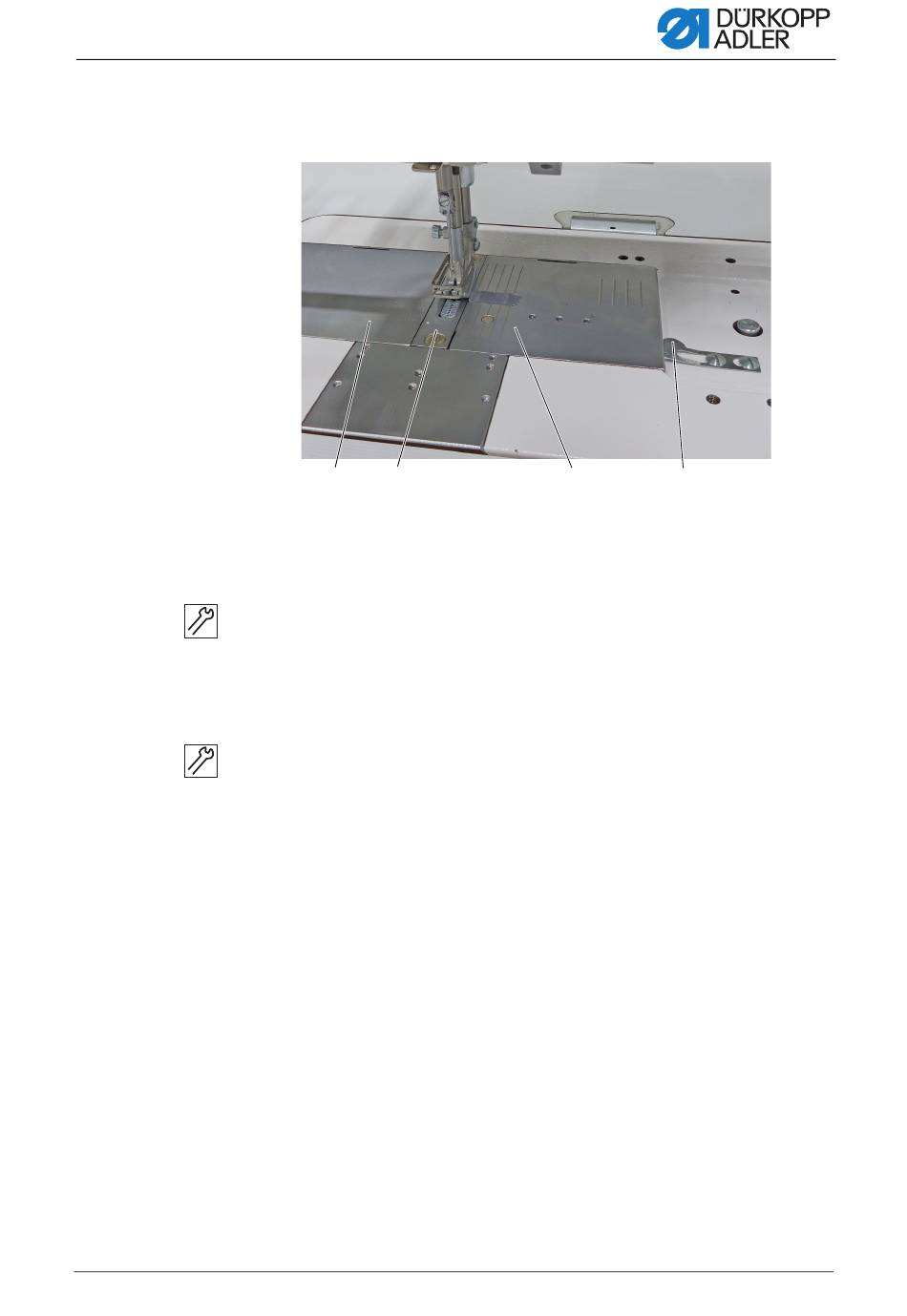

Abb. 17: Stichplattenschieber öffnen und schließen
(1) - Stichplattenschieber
(2) - Stichplatte
Stichplattenschieber öffnen
So öffnen Sie den Stichplattenschieber:
1. Klemmfeder (3) nach unten drücken.
2. Stichplattenschieber (1) auseinanderschieben.
Stichplattenschieber schließen
So schließen Sie den Stichplattenschieber:
1. Stichplattenschieber (1) bis an die Stichplatte (2) heranschieben.
3.6
Bei folgenden Einstellungen muss die Maschine eingeschaltet bleiben, da
die benötigten programmierten Werte beim Ausschalten verloren gehen:
Serviceanleitung 550-D800 - 00.0 - 03/2024
Stichplattenschieber öffnen und schließen
①
②
Serviceroutine aufrufen
• Transporteur ausbauen und einbauen
• Transporteur einstellen
• Transporteur-Vorschubbewegung einstellen
• Nadelstangenkulisse ausrichten
• Schleifenhub-Stellung einstellen
• Nadelstangenhöhe einstellen
• gleichmäßigen Nähfuß-Hub einstellen
• Transportfuß-Hubbewegung einstellen
①
③
(3) - Klemmfeder
31
