5
LED-Anzeigen
LED
Eingänge (IP1-IP4)
Ausgänge (OP1-OP4)
DE-eBM-D400R4 Installationsanleitung.docx
Funktion
Eingangsstatus
Digital-Eingänge
Ausgangsstatus
Relais-Ausgänge
Beschreibung
Jeder Eingang hat eine 3-farbige LED-
Statusanzeige auf der Frontplatte des eBM.

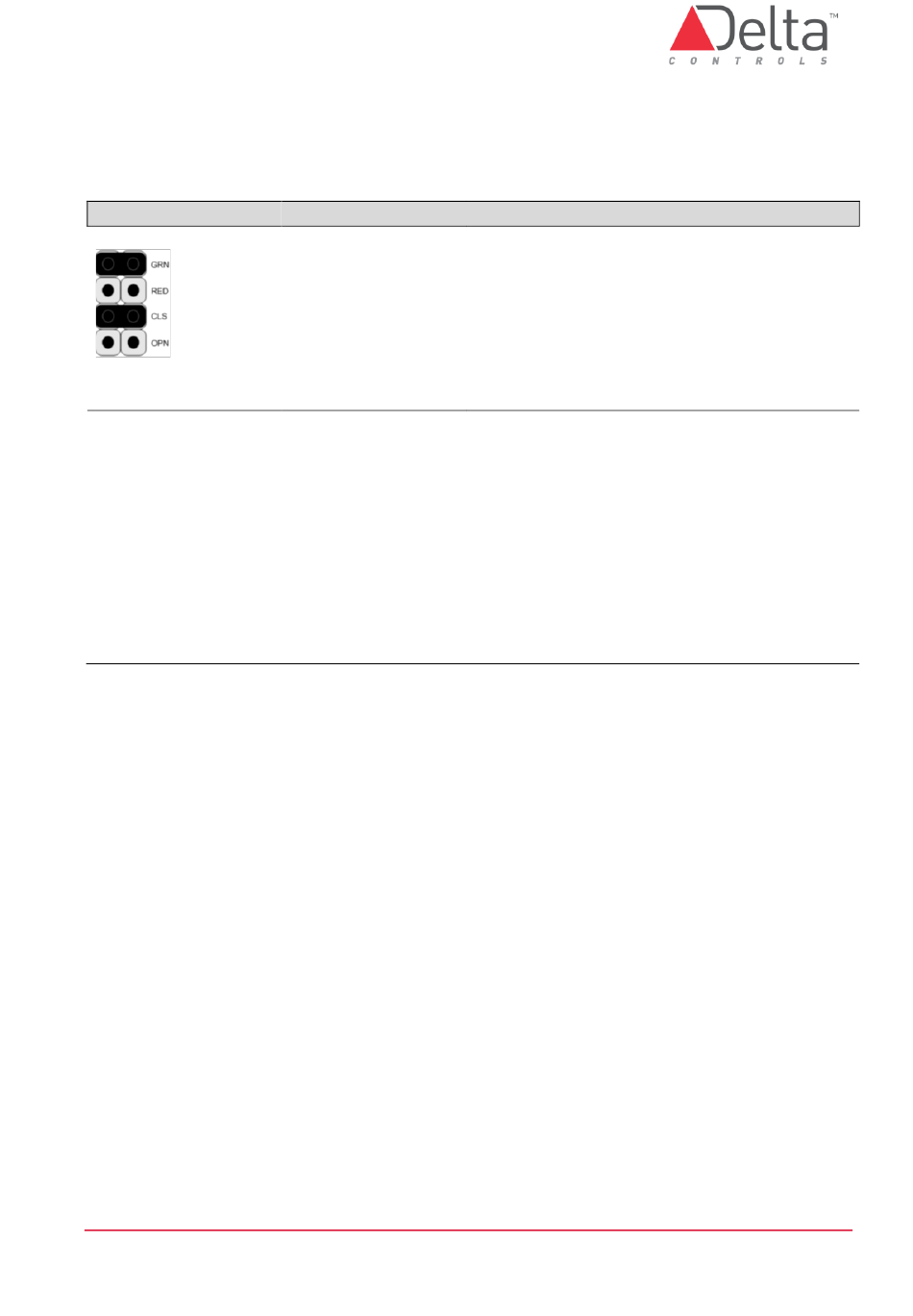

Abhängig von der Jumperkonfiguration verhält
sich die LED verschieden:
GRN* LED Ein, Farbe = grün
RED* LED Ein, Farbe = rot
CLS
LED Ein wenn Kontakt geschlossen
OPN
LED Ein wenn Kontakt geöffnet
Jeder Ausgang hat eine 3-farbige LED-
Statusanzeige auf der Frontplatte des eBM.
Abhängig von der Stellung des Hand-Schalters
(falls vorhanden) leuchtet die LED gelb bei
Handbetrieb (Relais Kontakt geschlossen) und
rot bei ausgeschaltetem Ausgang (Relais
Kontakt geöffnet).
Im
Automatik-Betrieb
geöffnetem Relais Kontakt Aus und bei
geschlossenem Kontakt (Ein) leuchtet diese
Grün.
© Delta Controls Germany 2023
ist
die
LED
bei
Seite 12
