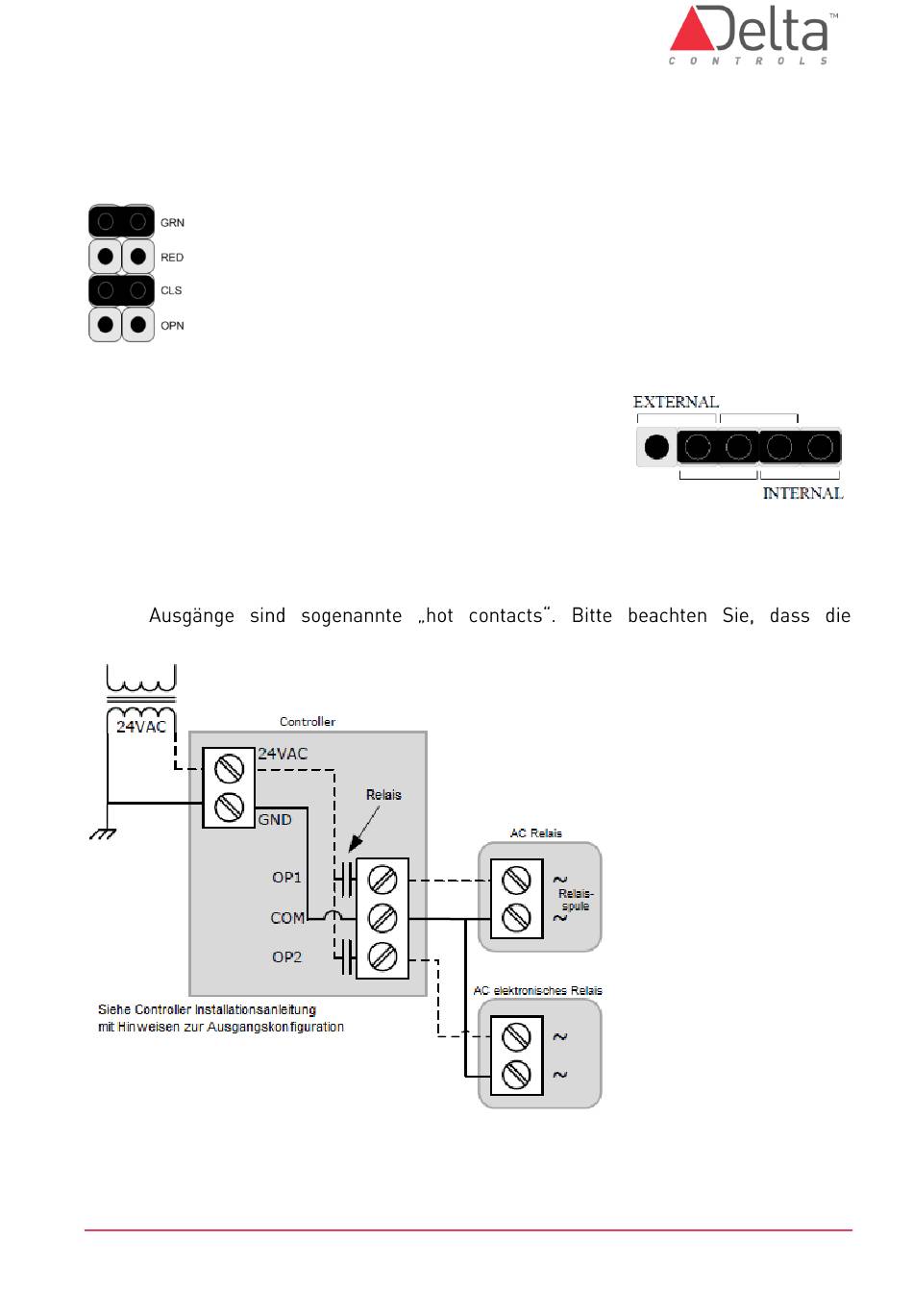

Jeder Eingang kann entsprechend der folgenden Darstellung per Jumper konfiguriert
werden:
GRN* LED Ein, Farbe = grün
RED* LED Ein, Farbe = rot
CLS
OPN
* Wenn beide Optionen gleichzeitig eingestellt sind, ist die Farbe der LED gelb.
4.2
Konfiguration der Relais-Ausgänge
Die binären Relais-Ausgänge können durch das Stecken der
2 Jumper auf interne oder externe Spannungsversorgung
eingestellt werden (s. Grafik rechts).
4.2.1 Interne Spannungsversorgung
Die 24V AC/DC Spannung wird direkt von der Platine auf die Ausgangsklemmen
geschaltet. Es wird kein zusätzlicher Transformator benötigt. Die entsprechenden
Relais-
Energieversorgung auf die zusätzliche Last abgestimmt wird.
DE-eBM-D400R4 Installationsanleitung.docx
LED Ein wenn Kontakt geschlossen
LED Ein wenn Kontakt geöffnet
© Delta Controls Germany 2023
Seite 10
