ORTHOS & NOX
| Scooter
Nox (optional)
Für den Scooter Nox sind die Windschilder optional erhältlich. Mit et-
was Geschick kann die Montage von Ihnen selbst vorgenommen wer-
den. Wenden Sie sich sonst an Ihren Fachhändler oder direkt an die
Bischoff & Bischoff GmbH. Für die Montage ist eine Bohrmaschine/
ein Akkuschrauber mit einem 6 mm und einem 12,5 mm Bohrer nötig.
23

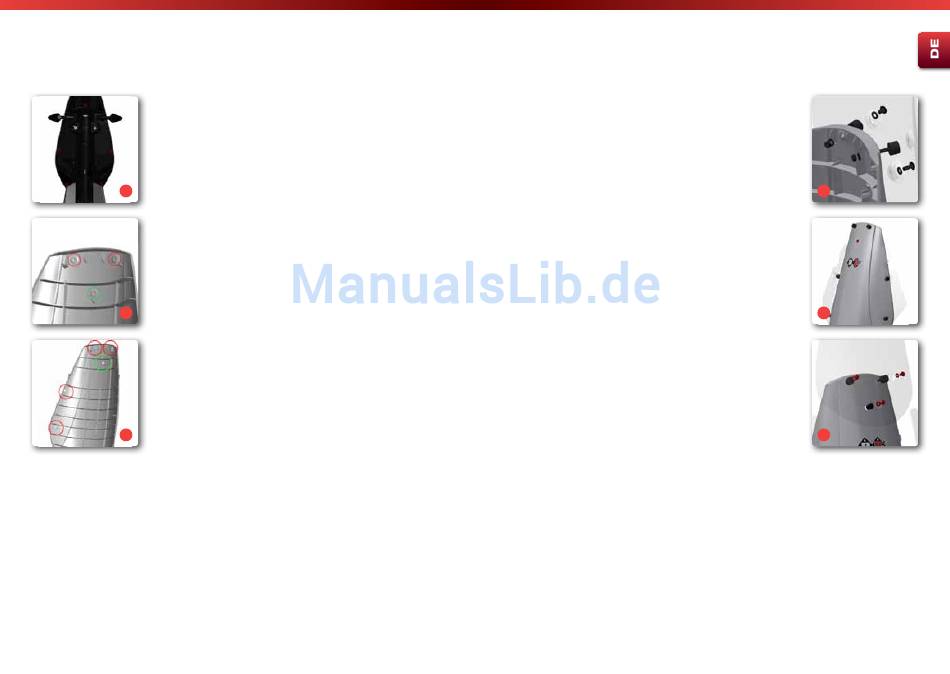

Entfernen Sie zunächst die Frontverkleidung Ihres Scooters. Lösen Sie
hierfür die insgesamt 7 Schrauben (Kreuzschlitz) (Abb. 23).
Als nächstes müssen Sie die sieben Befestigungslöcher bohren. Sechs
mit einem Durchmesser von 6 mm (rote Markierung (Abb. 24 und 25)
und eins mit einem Durchmesser von 12,5 mm (grüne Markierung
(Abb. 24 und 25). Wir empfehlen dabei das große Loch zuvor ebenfalls
mit 6 mm vorzubohren. Die Position der Löcher wird jeweils durch die
24
„Bohrmarken" angezeigt.
25
24
Befestigen Sie jetzt die Gummi-Metall-Puffer mit dem Federring und
der selbstsichernden Mutter in den 6 mm Bohrungen (Abb. 26).
Montieren Sie als nächstes den seitlichen Windschutz. Verwenden Sie
hierfür M6x10 Schrauben mit einem Innensechskant, sowie je eine Un-
terlegscheibe zwischen Schraubenkopf und Windschutz (Abb. 27).
Setzen Sie jetzt den RAWL Nut Dübel in die 12,5 mm Bohrung. An-
schließend kann das Hauptschild montiert werden ebenso wie zuvor
die Seitenschilder montiert werden.
Bischoff & Bischoff GmbH | 10.10.2013
ORTHOS & NOX
Scooter |
26
27
28
25
