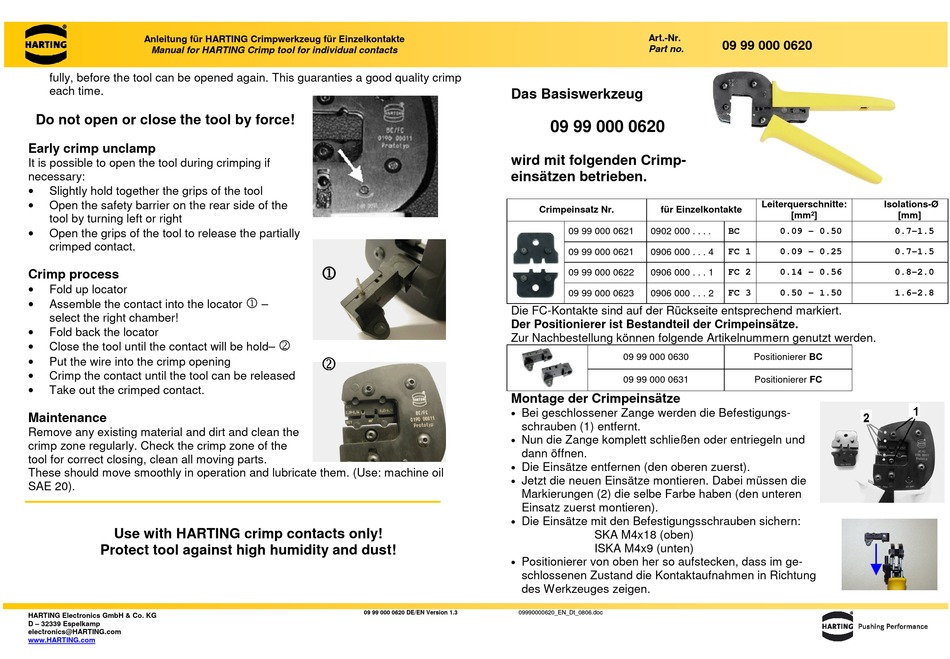

Anleitung für HARTING Crimpwerkzeug für Einzelkontakte
Manual for HARTING Crimp tool for individual contacts
fully, before the tool can be opened again. This guaranties a good quality crimp
each time.
Do not open or close the tool by force!
Early crimp unclamp
It is possible to open the tool during crimping if
necessary:
Slightly hold together the grips of the tool
•
Open the safety barrier on the rear side of the
•
tool by turning left or right
Open the grips of the tool to release the partially
•
crimped contact.
Crimp process
Fold up locator
•
Assemble the contact into the locator
•
select the right chamber!
Fold back the locator
•
Close the tool until the contact will be hold–
•
Put the wire into the crimp opening
•
Crimp the contact until the tool can be released
•
Take out the crimped contact.
•
Maintenance
Remove any existing material and dirt and clean the
crimp zone regularly. Check the crimp zone of the
tool for correct closing, clean all moving parts.
These should move smoothly in operation and lubricate them. (Use: machine oil
SAE 20).
Use with HARTING crimp contacts only!
Protect tool against high humidity and dust!
HARTING Electronics GmbH & Co. KG
D – 32339 Espelkamp
electronics@HARTING.com
www.HARTING.com
1 1 1 1
–
1
2
2 2 2 2
09 99 000 0620 DE/EN Version 1.3
Art.-Nr.
Part no.
Das Basiswerkzeug
09 99 000 0620
wird mit folgenden Crimp-
einsätzen betrieben.
Crimpeinsatz Nr.
für Einzelkontakte
09 99 000 0621
0902 000 . . . .
09 99 000 0621
0906 000 . . . 4
09 99 000 0622
0906 000 . . . 1
09 99 000 0623
0906 000 . . . 2
Die FC-Kontakte sind auf der Rückseite entsprechend markiert.
Der Positionierer ist Bestandteil der Crimpeinsätze.
Zur Nachbestellung können folgende Artikelnummern genutzt werden.
09 99 000 0630
09 99 000 0631
Montage der Crimpeinsätze
Bei geschlossener Zange werden die Befestigungs-
•
schrauben (1) entfernt.
Nun die Zange komplett schließen oder entriegeln und
•
dann öffnen.
Die Einsätze entfernen (den oberen zuerst).
•
Jetzt die neuen Einsätze montieren. Dabei müssen die
•
Markierungen (2) die selbe Farbe haben (den unteren
Einsatz zuerst montieren).
Die Einsätze mit den Befestigungsschrauben sichern:
•
SKA M4x18 (oben)
ISKA M4x9 (unten)
Positionierer von oben her so aufstecken, dass im ge-
•
schlossenen Zustand die Kontaktaufnahmen in Richtung
des Werkzeuges zeigen.
09990000620_EN_Dt_0806.doc
09 99 000 0620
Leiterquerschnitte:
Isolations-Ø
[mm²]
[mm]
BC
0.09 – 0.50
0.7-1.5
FC 1
0.09 – 0.25
0.7-1.5
FC 2
0.14 – 0.56
0.8-2.0
FC 3
0.50 – 1.50
1.6-2.8
Positionierer BC
Positionierer FC
