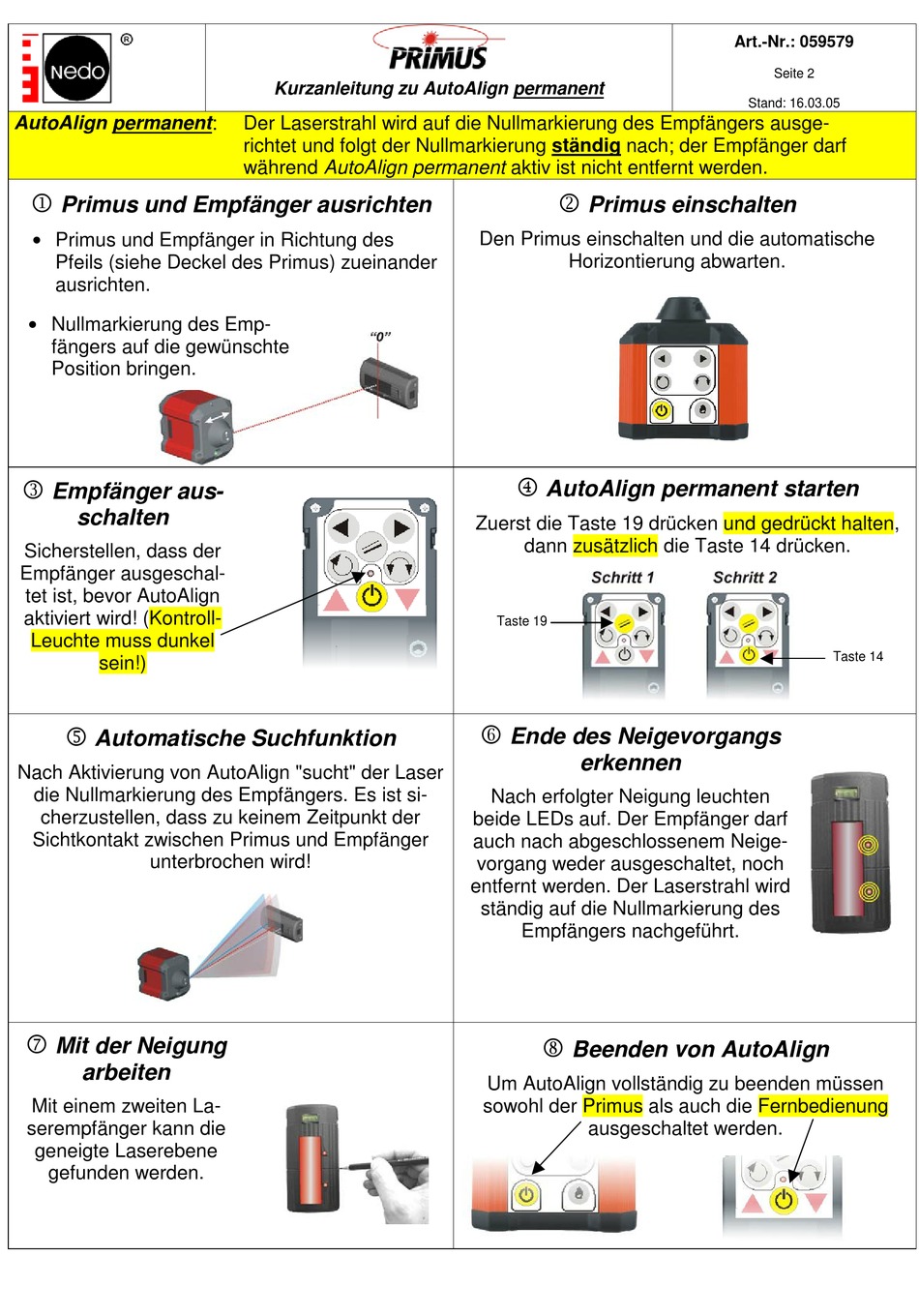

Nedo PRIMUS 059579 Kurzanleitung Seite 2

AutoAlign permanent:
1
Primus und Empfänger ausrichten
• Primus und Empfänger in Richtung des
Pfeils (siehe Deckel des Primus) zueinander
ausrichten.
• Nullmarkierung des Emp-
fängers auf die gewünschte
Position bringen.
3
Empfänger aus-
schalten
Sicherstellen, dass der
Empfänger ausgeschal-
tet ist, bevor AutoAlign
aktiviert wird! (Kontroll-
Leuchte muss dunkel
sein!)
5
Automatische Suchfunktion
Nach Aktivierung von AutoAlign "sucht" der Laser
die Nullmarkierung des Empfängers. Es ist si-
cherzustellen, dass zu keinem Zeitpunkt der
Sichtkontakt zwischen Primus und Empfänger
unterbrochen wird!
7
Mit der Neigung
arbeiten
Mit einem zweiten La-
serempfänger kann die
geneigte Laserebene
gefunden werden.
Kurzanleitung zu AutoAlign permanent
Der Laserstrahl wird auf die Nullmarkierung des Empfängers ausge-
richtet und folgt der Nullmarkierung ständig nach; der Empfänger darf
während AutoAlign permanent aktiv ist nicht entfernt werden.
2
Primus einschalten
Den Primus einschalten und die automatische
Horizontierung abwarten.
4
AutoAlign permanent starten
Zuerst die Taste 19 drücken und gedrückt halten,
dann zusätzlich die Taste 14 drücken.
Taste 19
6
Ende des Neigevorgangs
erkennen
Nach erfolgter Neigung leuchten
beide LEDs auf. Der Empfänger darf
auch nach abgeschlossenem Neige-
vorgang weder ausgeschaltet, noch
entfernt werden. Der Laserstrahl wird
ständig auf die Nullmarkierung des
Empfängers nachgeführt.
8
Beenden von AutoAlign
Um AutoAlign vollständig zu beenden müssen
sowohl der Primus als auch die Fernbedienung
ausgeschaltet werden.
Art.-Nr.: 059579
Seite 2
Stand: 16.03.05
Taste 14
