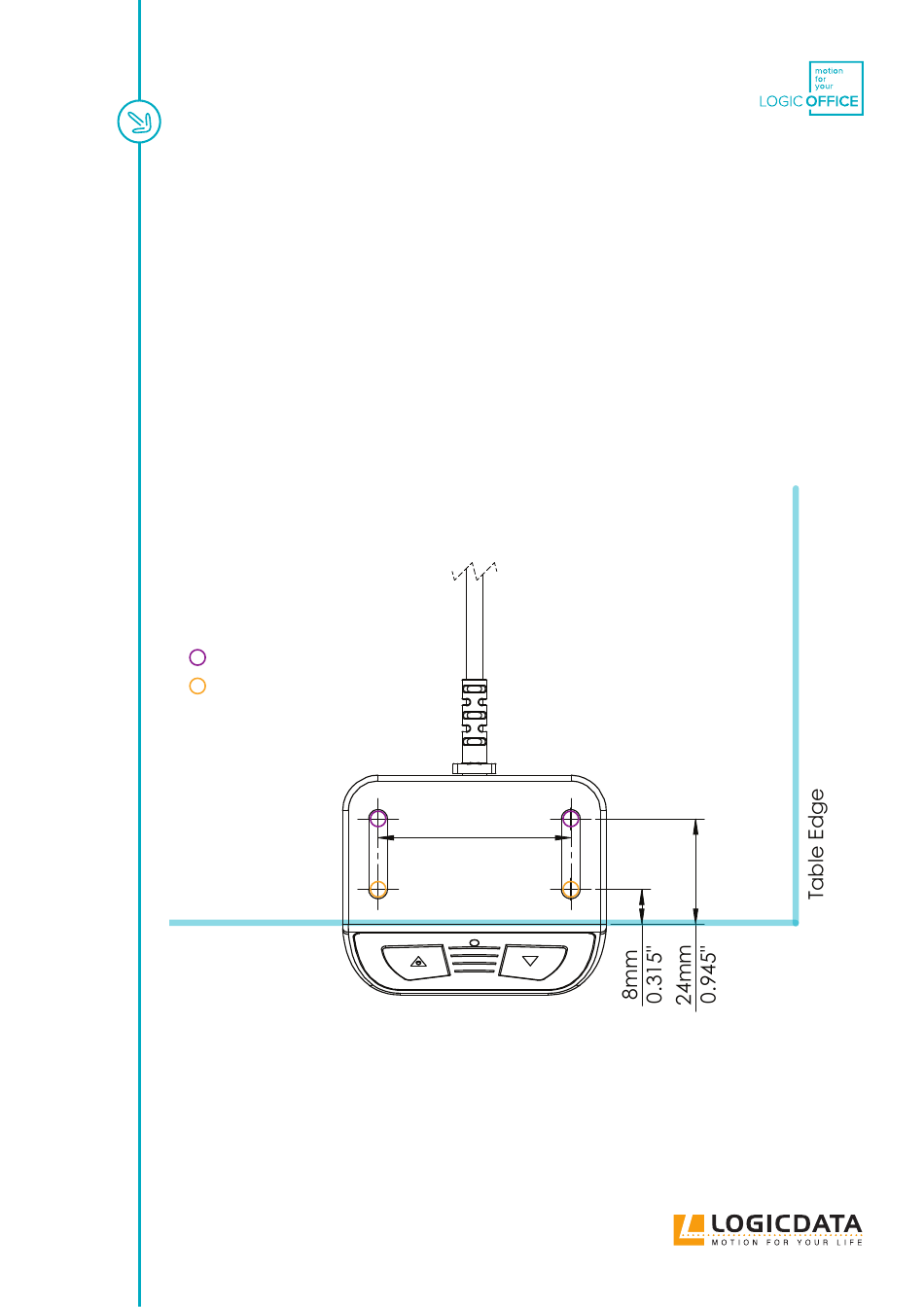

5.3 BOHRSCHABLONE
Es gibt 2 Montagevarianten. In der Standardposition müssen die Bohrungen 8 mm von der Vorderkante der
Tischplatte und 43.8 mm voneinander entfernt sein.
Alternativ können die Bohrungen auf den Transportposten, 24 mm vom vorderen Rand der Tischplatte und
43.8 mm auseinander eingestellt werden. Die Transportposition ermöglicht es, den DMUI-HSM unter die
Tischplatte zu schieben.
Die Seitenkante des DMUI-HSM muss nicht bündig mit der Seitenkante des Tisches sein. Lassen Sie mind-
estens 20 mm Abstand zwischen der äußeren Bohrung und der Seitenkante, um sicherzustellen, dass das
DMUI-HSM nicht über die Seite hinausragt.
Transportation Position
Standard Position
Table Edge
DMUI-HSM - HANDBUCH / SEITE 11
43.8mm
1.724"
