Beamz DMX192S Controller Gebrauchsanleitung
Vorschau ausblenden
Andere Handbücher für DMX192S Controller:
- Gebrauchsanleitung (11 Seiten) ,
- Gebrauchsanleitung (28 Seiten)
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Beamz DMX192S Controller
Inhaltszusammenfassung für Beamz DMX192S Controller

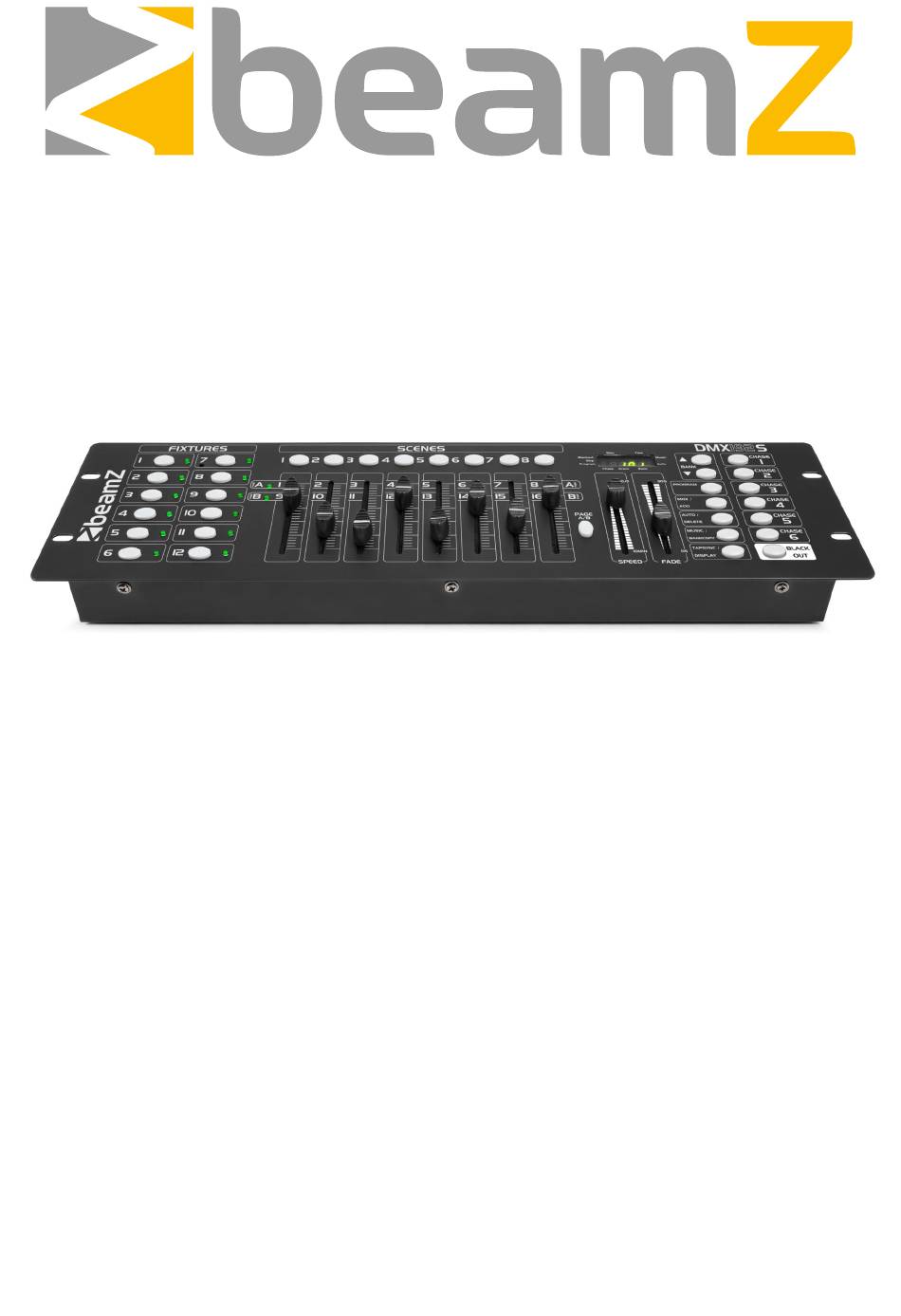

- Seite 1 DMX192S Controller Ref. nr.: 154.060 GEBRAUCHSANLEITUNG V2.2...
- Seite 2 DEUTSCH Vielen Dank für den Kauf dieses Beamz gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können. Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt.
-
Seite 3: Auspackhinweise
AUSPACKHINWEISE VORSICHT! Packen Sie das Produkt sofort nach Erhalt des Kartons vorsichtig aus und überprüfen Sie den Inhalt, um sicherzustellen, dass alle Teile vorhanden sind und in gutem Zustand geliefert wurden. Benachrichtigen Sie sofort den Verkäufer und bewahren Sie das Verpackungsmaterial zur Überprüfung auf, wenn Teile durch den Transport beschädigt sind oder die Verpackung selbst Anzeichen von unsachgemäßer Handhabung aufweist. -
Seite 4: Überblick
ÜBERBLICK 1. Gerätetasten (1 - 12) Dient zur Auswahl des zu steuernden Geräts. 9. Musik/Bank-Kopie Dient zum Aktivieren des Musikmodus oder zum Erstellen 2. Szenentasten (1-8) von Szenen und Lauflichtprogramme zu erstellen. Drücken Sie die Szenentasten, um Ihre Szenen zu laden oder zu speichern. -
Seite 5: Programm Aktivieren
1.0 BETRIEBSANLEITUNG ALLGEMEINES Dieses Gerät ermöglicht die Programmierung von 12 Geräten mit 16 DMX-Kanälen, 30 Bänken mit 8 programmierbaren Szenen, 6 Chases mit 240 programmierten Szenen mit 8 Fadern und anderen Funktionstasten. Um Ihre pezialeffektbeleuchtung anzupassen, können Sie mit diesem Gerät die DMX-Kanäle zuweisen oder umkehren. Darüber hinaus können zwei oder mehr Geräte miteinander kommunizieren, so dass sie Dateidumps senden oder empfangen können. - Seite 6 6. Tippen Sie auf die Taste Bank Up/Down, um die Bank auszuwählen, in der Sie Ihre Szene speichern möchten. Es gibt insgesamt 30 Bänke zur Auswahl, Sie können bis zu 8 Szenen in jeder Bank speichern. 7. Tippen Sie auf die Taste Scene, um Ihre Szene zu speichern; alle LEDs und die Segmentanzeige blinken dreimal kurz auf, um diesen Vorgang anzuzeigen, dann zeigt die Segmentanzeige die Bank und die Szene an.
- Seite 7 1.3SCENE EDITING 1. Programm freigeben. 2. Tippen Sie auf die Schaltfläche Bank auf/ab Taste, um die Bank Auszuwählen die die Szene enthält die Sie bearbeiten möchten.. 3. Wählen Sie die Szene, die Sie die Sie bearbeiten möchten, indem Sie auf die Schaltfläche "Szene"...
-
Seite 8: Szene Kopieren
1.5 SZENE KOPIEREN 1. Programm freigeben. 5. Tippen Sie auf den Knopf (Add) HINZUFÜGEN. 2. Tippen Sie auf die Taste Bank auf/ab um die Bank auszuwählen, die die Szene enthält, die Sie kopieren möchten. 3. Wählen Sie die Szene, die Sie 6. -
Seite 9: Programmierung Von Chases
1.8 BANK COPY 1. Programm freigeben. 2. Tippen Sie auf die Taste Bank Up/Down, um die Bank auszuwählen, die Sie kopieren möchten. 3. Tippen Sie auf die Schaltfläche ADD. 4. Tippen Sie auf die Schaltfläche Bank auf/ab, um die Bank auszuwählen, in die Sie kopieren möchten. -
Seite 10: Programmieren Sie Eine Reihe Von Szenen In Einem Lauflicht
2.1 PROGRAMMIEREN SIE EINE REIHE VON SZENEN IN EINEM LAUFLICHT 1. Programm freigeben. 2. Wählen Sie den Lauflichtmodus mit den Lauflichttasten 1-6. 3. Wählen Sie mit den Tasten Bank Up/Down die Bank aus, die die Szenen enthält, die Sie kopieren möchten. 4. - Seite 11 2.3 DELETE A STEP 1. Programm freigeben. 2. Wählen Sie den Ablauf, der den Schritt enthält, den Sie löschen möchten. 3. Tippen Sie auf die Schaltfläche "Tap Sync/Display", damit die Segmentanzeige die Schritte anzeigt. 4. Tippen Sie auf die Schaltfläche Bank Up/Down, um dem Schritt zu blättern, den Sie löschen möchten.
-
Seite 12: Auto-Modus
3.2 AUTO MODUS Mit dieser Funktion können Sie eine Reihe von programmierten Szenen in einer sequentiellen Schleife ablaufen lassen.. 1. Tippen Sie auf die Taste Auto/Del, um den Auto-Modus zu aktivieren. Die Auto-LED leuchtet und zeigt an, dass der Auto-Modus aktiv ist. 2. -
Seite 13: Music Mode
3.3 MUSIC MODE 1. Tippen Sie auf die Taste Musik/BankCopy, um den Musikmodus zu aktivieren. Die Musik- LED leuchtet auf und zeigt an dass der Musikmodus aktiv ist. 2. Verwenden Sie die Taste Bank Up/Down, um die Bank mit den Szenen auszuwählen, die Sie abspielen möchten. -
Seite 14: Auto Mode
4.0 ENDLOSSCHLEIFE Sie müssen Szenen programmieren, bevor Sie Endlosschleifen spielen können. 4.1 MANUELLER MODUS 1. Wenn das Gerät eingeschaltet wird, schaltet es automatisch in den manuellen Modus. 2. Wählen Sie das gewünschte Lauflicht, indem Sie eine der sechs Lauflichttasten antippen. Ein zweites Antippen dieser Taste wird diese Funktion deaktiviert. -
Seite 15: Durchführung
5.1 DURCHFÜHRUNG Dieses Gerät empfängt Note On-Signale, die es ermöglichen, 15 Szenenbänke (01-15) und 6 Szenenchaser zu betreiben. Unter Außerdem kann die Blackout-Funktion durch ein MIDI-Signal aktiviert werden. Bank Nummer der Notiz Funktion Bank 1 00 bis 07 Ein- oder Ausschalten der Szenen 1 - 8 von Bank 1 Bank 2 08 bis 15 Ein- oder Ausschalten der Szenen 1 - 8 von Bank 2... - Seite 16 TECHNICAL SPECIFICATION / TECNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA : DC 9 – 12V, 300mA min. Nennspannung DMX-Anschluss : 3-Pin XLR Funktion : DMX Abmessungen pro Einheit : 482 x 132 x 75mm Gewicht (pro Einheit) : 2.6 kg Design und Produktspezifikationen können ohne vorherige Ankündigung geändert werden.
