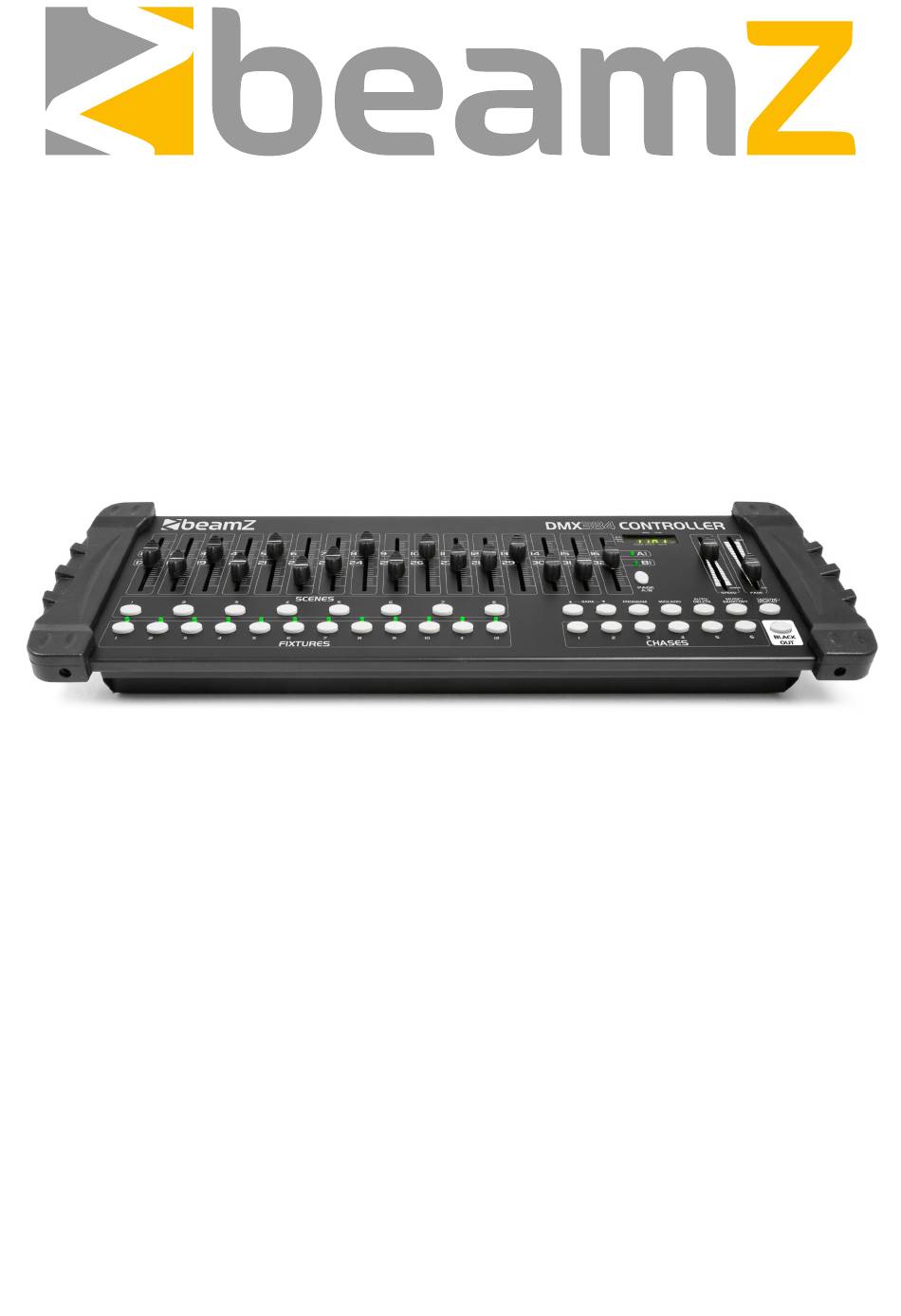

- Seite 1 DMX384 Controller Ref. nr.: 154.048 INSTRUCTION MANUAL MANUAL DE INSTRUCCIONES MANUEL D'INSTRUCTIONS GEBRUIKSAANWIJZING BEDIENUNGSANLEITUN INSTRUKCJA OBSŁUGI V2.0...
- Seite 38 DEUTSCH Vielen Dank für den Kauf dieses Beamz gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können. Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch.
-
Seite 39: Auspacken
AUSPACKEN Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. -
Seite 40: Rückansicht
RÜCKANSICHT 1. Midi In 4. DC Eingang Empfängt MIDI-Daten. DC 9 - 12V, 300mA 2. DMX-Ausgang 5. USB Dieser Anschluss gibt Ihren DMX-Wert aus. Zum Anschluss einer USB-Lampe 3. DMX-Ausgang 6. Netzschalter Dieser Anschluss gibt Ihren DMX-Wert aus. ÜBERBLICK 1. Fixtures (1 - 12) benötigt, um von einer Position in eine andere zu Verwenden Sie diese Tasten, um die programmierten wechseln, damit der Dimmer ein- oder ausblendet. -
Seite 41: Schwenk- Und Neigekanäle
Drücken Sie die Auf-/Ab-Tasten, um eine Bank aus 30 Mit diesen Tasten wählen Sie Ihren programmierten Chase Bänken auszuwählen. aus, der aus maximal 240 Szenen besteht. 15. Chases (1-6) 1.0 BETRIEBSANLEITUNG ALLGEMEINES Die ist eine universelle intelligente Beleuchtungssteuerung. Sie ermöglicht die Steuerung von 24 Geräten mit jeweils 16 Kanälen und bis zu 240 programmierbaren Szenen. -
Seite 42: Manueller Betrieb
2) Halten Sie die Tasten BLACKOUT und TAPSYNC 5) Drücken Sie BLACKOUT und TAPSYNC DISPLAY, um DISPLAY gleichzeitig gedrückt. die Einstellungen zu speichern. Alle LEDs blinken zur Bestätigung. 3) Schalten Sie die Steuerung ein. Hinweise: A: ALLE Kanäle 4) Drücken Sie die TAPSYNC DISPLAY-Taste, um P: Nur Pan &... -
Seite 43: Bearbeitung Eines Programms
3) Stellen Sie die PROGRAM-Geschwindigkeit mit dem SPEED-Fader und die Loop-Rate mit dem FADE TIME- Hinweise: Deaktivieren Sie Blackout, wenn die LED Fader ein. leuchtet. Wird auch Tap-Sync genannt. 4) Alternativ können Sie auch die TAPSYNC/DISPLAY- Taste zweimal antippen. Die Zeit zwischen zwei Antippen bestimmt die Zeit zwischen SCENES (bis zu 10 Minuten). - Seite 44 Hinweise: Die Zeit zwischen 2 Antippen bestimmt die Geschwindigkeit des Lauflichtes (bis zu 10 Minuten). 4.3 KONTROLLE EINER VERFOLGUNG 1) Halten Sie die PROGRAM-Taste gedrückt, bis die LED 3) Drücken Sie die TAPSYNC/DISPLAY-Taste, um die aufleuchtet. LED-Anzeige auf die Schritte umzuschalten. 2) Wählen Sie die gewünschte CHASE-Taste.
-
Seite 45: Wiedergabe
3) Alle LEDs blinken. 5.0 SZENENPROGRAMMIERUNG (SCHRITTE) 5.1 EINFÜGEN EINER SZENE 1) Halten Sie die PROGRAM-Taste gedrückt, um in den 6) Verwenden Sie die BANK UP/DOWN-Tasten, um die Programmiermodus zu gelangen. SCENE zu finden. 2) Drücken Sie die gewünschte CHASE-Taste. 7) Drücken Sie die SCENE-Taste, die der einzufügenden Szene entspricht. - Seite 46 3) Wechseln Sie die BANK-Programme mit den BANK UP/DOWN-Tasten. Hinweis: Im Auto-Modus werden die Programme durch die 4) Alternativ können Sie eine einzelne CHASE-Taste (1~6) mit den Fadern eingestellte Fade- und Speed-Zeit der oder mehrere CHASE-Tasten nacheinander drücken und Controller ausgelöst. alle gewählten Chases werden in der gewählten Mehrere ausgewählte Chases laufen in der ursprünglich Reihenfolge geloopt.
