viveroo one Bedienungsanleitung Seite 18

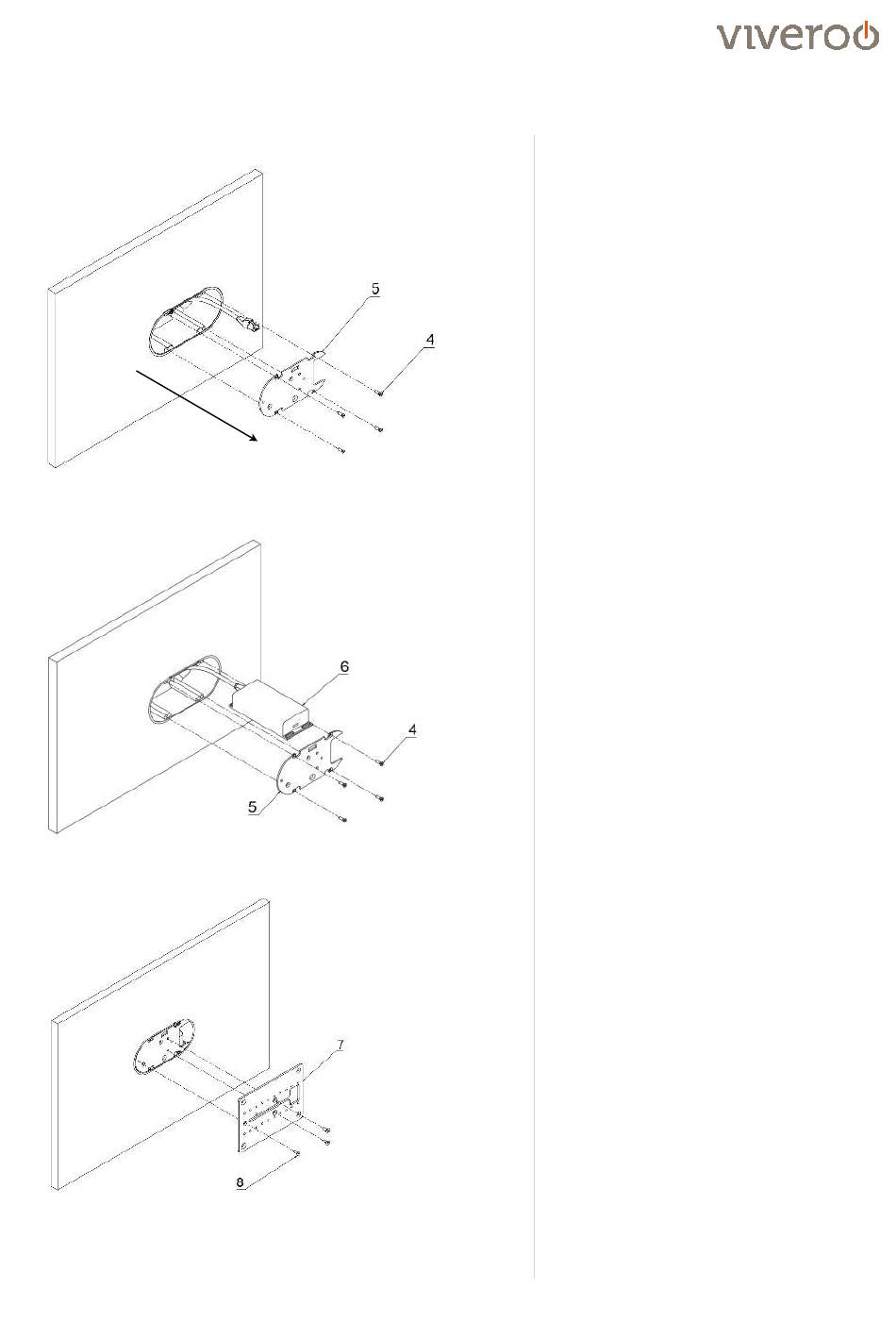

3.4 Montage
one PoE (410XXXPD) auf viveroo MontageSet PoE
Lšsen Sie die vier Schrauben
1
Montagebleches (5)
entnehmen Sie diese.
2 Verbinden Sie unseren PoE-Adapter
Ihrem CAT-Kabel und legen Sie den Adapter
in die UP-Dose, sodas die USB-C ...ffnung
des Adapters nach rechts gerichtet ist.
Anschlie§end schrauben Sie die vier
Schrauben (4) mit dem Montageblech
an der UP-Dose wieder fest.
Befestigen Sie die Montageplatte
3
d e r b e i g e l e g t e n S c h r a u b e n
(Senkschraube 10 mm). Ziehen Sie die
Schrauben zuerst leicht an und nehmen Sie
anschlie§end mit Hilfe einer Wasserwaage
die Feinjustage vor. Nun die Schrauben fest
anziehen.
! ACHTUNG:
Achten Sie beim Einsetzen des
MontageblechÕs der UP-Dose darauf, dass
das Anschlusskabel nicht gequetscht wird
oder unter Zugspannung steht.
PrŸfen Sie abschlie§end den sicheren Sitz
der Unterputz- Hohlwanddose in der Wand.
(4) des
der UP-Dose und
(6) mit
(5)
(9) mittels
( 1 0 )
Seite 18 von 24
