3.3 Montage

Einbau MontageSet PoE (310400)

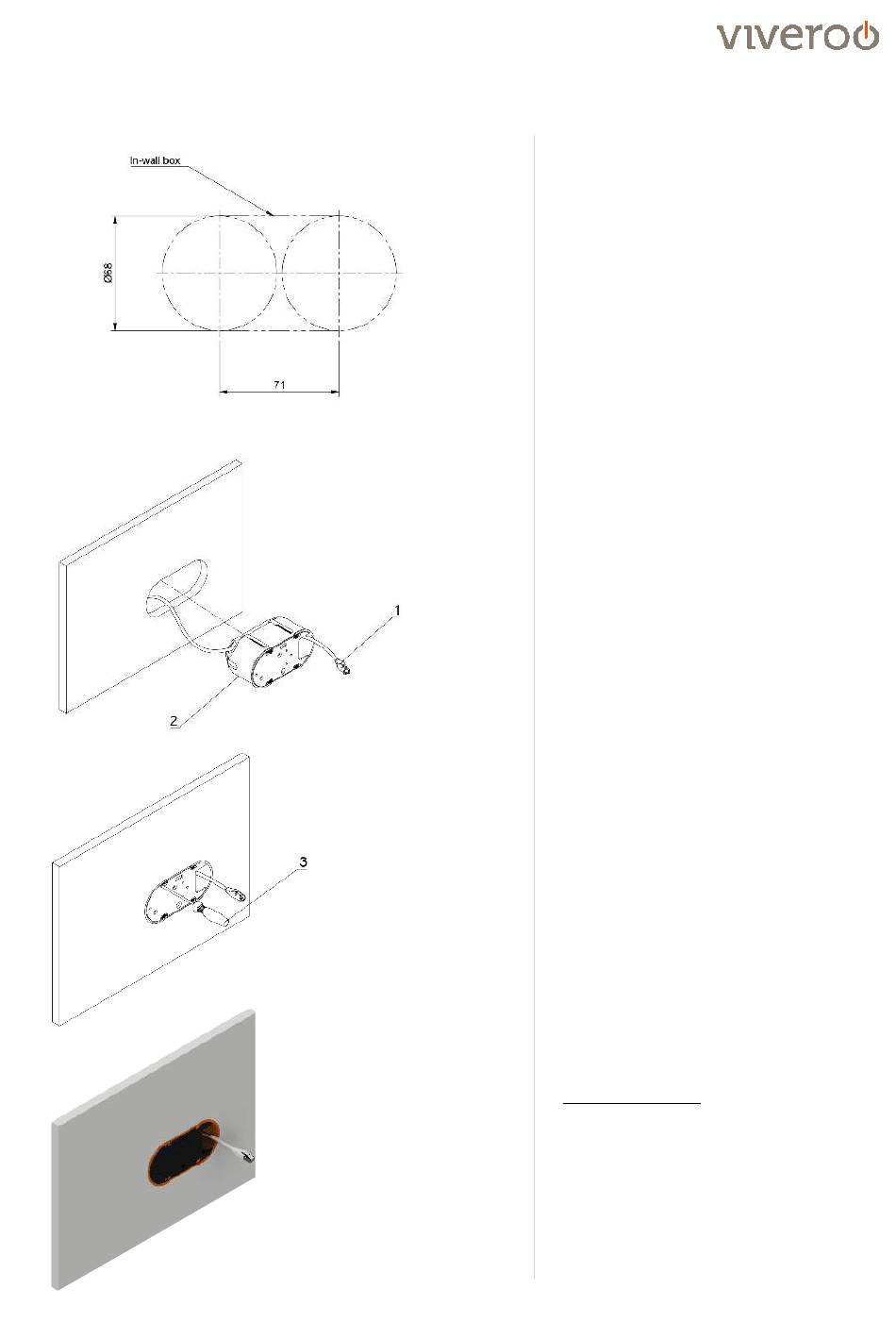

FŸr die Montage im Querformat bringen Sie
1
in die Wand zwei nebeneinander liegende
Lochbohrungen mit einem Mittenabstand
von 71 mm ein. Eine Einbautiefe von 75 mm
ist sicherzustellen.
! Hinweis:
Diese Anleitung zeigt die Montage in einer
Hohlwand (1). Die Unterputz-Hohlwanddose
wird hier exemplarisch im Querformat
montiert. Siehe Bohrbild links. FŸr den
Einbau im Hochformat, UP-Dose um 90¡
drehen.
Schneiden Sie z. B. mit Hilfe eines
2
...ffnungsschneiders ein Kabelloch in die
Unterputz-Hohlwanddose (2). Hierzu dienen
Ihnen die schrŠg gestellten FlŠchen.
Schneiden Sie das Loch von der RŸckseite
der Dose aus.
Passen Sie den Lochdurchmesser dem
Kabel an. Ziehen Sie nun das CAT-Kabel
durch die ...ffnung in der UP-Dose.
3 Befestigen Sie die Unterputz-Hohlwanddose
mittels der vier Kreuz-Zugschrauben
der Wand.
Nun haben Sie alle Schritte im Kapitel 3.3
erfolgreich durchgefŸhrt.
Bei weiteren Fragen steht Ihnen unser
Sales-Team gerne zur VerfŸgung:
sales@viveroo.com
(1)
(3) mit
